Azimute de uma direção é o ângulo formado entre a meridiana de origem que contém os polos, sejam magnéticos ou geográficos, e a direção considerada. É medido a partir do Norte, no sentido horário e varia de 0° a 360°. Rumo é o menor ângulo formado pela meridiana que materializa o alinhamento Norte Sul e a direção considerada. Varia de 0° a 90°, sendo contado do Norte ou do Sul por leste e oeste. Este sistema expressa o ângulo em função do quadrante em que se encontra. Além do valor numérico do ângulo, acrescenta-se uma sigla (NE, SE, SW, NW) cuja primeira letra indica a origem a partir da qual se realiza a contagem e a segunda indica a direção do giro ou quadrante.

Sabendo-se que a conversão de Azimute para Rumo, se efetua de acordo com as seguintes fórmulas: no primeiro quadrante: R1 = Az1; no segundo quadrante: R2 = 180° - Az2; no terceiro quadrante: R3 = Az3 – 180° e no quarto quadrante: R4 = 360° - Az4, se tivermos um Azimute cujo valor é Az = 120° 11', o valor do Rumo é

Texto – Nós, os brasileiros

Uma editora europeia me pede que traduza poemas de autores estrangeiros sobre o Brasil. Como sempre, eles falam da floresta Amazônica, uma floresta muito pouco real, aliás. Um bosque poético, com “mulheres de corpos alvíssimos espreitando entre os troncos das árvores, [...]”. Não faltam flores azuis, rios cristalinos e tigres mágicos.

Traduzo os poemas por dever de ofício, mas com uma secreta – e nunca realizada – vontade de inserir ali um grãozinho de realidade.

Nas minhas idas (nem tantas) ao exterior, onde convivi, sobretudo, com escritores ou professores e estudantes universitários – portanto, gente razoavelmente culta – fui invariavelmente surpreendida com a profunda ignorância a respeito de quem, como e o que somos.

– A senhora é brasileira? Comentaram espantados alunos de uma universidade americana famosa. – Mas a senhora é loira!

Depois de ler, num congresso de escritores em Amsterdã, um trecho de um dos meus romances traduzido em inglês, ouvi de um senhor elegante, dono de um antiquário famoso, que segurou comovido minhas duas mãos:

– Que maravilha! Nunca imaginei que no Brasil houvesse pessoas cultas!

Pior ainda, no Canadá alguém exclamou incrédulo:

– Escritora brasileira? Ué, mas no Brasil existem editoras?

A culminância foi a observação de uma crítica berlinense, num artigo sobre um romance meu editado por lá, acrescentando, a alguns elogios, a grave restrição: “porém não parece um livro brasileiro, pois não fala nem de plantas nem de índios nem de bichos”.

Diante dos três poemas sobre o Brasil, esquisitos para qualquer brasileiro, pensei mais uma vez que esse desconhecimento não se deve apenas à natural (ou inatural) alienação estrangeira quanto ao geograficamente fora de seus interesses, mas também a culpa é nossa. Pois o que mais exportamos de nós é o exótico e o folclórico.

Em uma feira do livro de Frankfurt, no espaço brasileiro, o que se via eram livros (não muito bem arrumados), muita caipirinha na mesa, e televisões mostrando carnaval, futebol, praias e... matos.

E eu, mulher essencialmente urbana, escritora das geografias interiores de meus personagens eróticos, me senti tão deslocada quanto um macaco em uma loja de cristais.

Mesmo que tentasse explicar, ninguém acreditaria que eu era tão brasileira quanto qualquer negra de origem africana vendendo acarajé nas ruas de Salvador. Porque o Brasil é tudo isso.

E nem a cor de meu cabelo e olhos, nem meu sobrenome, nem os livros que li na infância, nem o idioma que falei naquele tempo, além do português, me fazem menos nascida e vivida nesta terra de tão surpreendentes misturas: imensa, desaproveitada, instigante e (por que ter medo da palavra?) maravilhosa.

(Lya Luft. Pensar é transgredir. Rio de Janeiro:

Record, 2009, pág. 49 – 51)

Os sistemas de coordenadas são necessários para expressar a posição de pontos sobre uma superfície, seja ela um elipsoide, esfera ou um plano. É com base em determinados sistemas de coordenadas que descrevemos geometricamente a superfície terrestre nos diferentes tipos de levantamentos topográficos e geodésicos. Utilizando um sistema de coordenadas geográficas é possível a localização de qualquer ponto sobre a superfície terrestre. No que se refere aos elementos que constituem o sistema de coordenadas geográficas, assinale a afirmação verdadeira.

Texto – Nós, os brasileiros

Uma editora europeia me pede que traduza poemas de autores estrangeiros sobre o Brasil. Como sempre, eles falam da floresta Amazônica, uma floresta muito pouco real, aliás. Um bosque poético, com “mulheres de corpos alvíssimos espreitando entre os troncos das árvores, [...]”. Não faltam flores azuis, rios cristalinos e tigres mágicos.

Traduzo os poemas por dever de ofício, mas com uma secreta – e nunca realizada – vontade de inserir ali um grãozinho de realidade.

Nas minhas idas (nem tantas) ao exterior, onde convivi, sobretudo, com escritores ou professores e estudantes universitários – portanto, gente razoavelmente culta – fui invariavelmente surpreendida com a profunda ignorância a respeito de quem, como e o que somos.

– A senhora é brasileira? Comentaram espantados alunos de uma universidade americana famosa. – Mas a senhora é loira!

Depois de ler, num congresso de escritores em Amsterdã, um trecho de um dos meus romances traduzido em inglês, ouvi de um senhor elegante, dono de um antiquário famoso, que segurou comovido minhas duas mãos:

– Que maravilha! Nunca imaginei que no Brasil houvesse pessoas cultas!

Pior ainda, no Canadá alguém exclamou incrédulo:

– Escritora brasileira? Ué, mas no Brasil existem editoras?

A culminância foi a observação de uma crítica berlinense, num artigo sobre um romance meu editado por lá, acrescentando, a alguns elogios, a grave restrição: “porém não parece um livro brasileiro, pois não fala nem de plantas nem de índios nem de bichos”.

Diante dos três poemas sobre o Brasil, esquisitos para qualquer brasileiro, pensei mais uma vez que esse desconhecimento não se deve apenas à natural (ou inatural) alienação estrangeira quanto ao geograficamente fora de seus interesses, mas também a culpa é nossa. Pois o que mais exportamos de nós é o exótico e o folclórico.

Em uma feira do livro de Frankfurt, no espaço brasileiro, o que se via eram livros (não muito bem arrumados), muita caipirinha na mesa, e televisões mostrando carnaval, futebol, praias e... matos.

E eu, mulher essencialmente urbana, escritora das geografias interiores de meus personagens eróticos, me senti tão deslocada quanto um macaco em uma loja de cristais.

Mesmo que tentasse explicar, ninguém acreditaria que eu era tão brasileira quanto qualquer negra de origem africana vendendo acarajé nas ruas de Salvador. Porque o Brasil é tudo isso.

E nem a cor de meu cabelo e olhos, nem meu sobrenome, nem os livros que li na infância, nem o idioma que falei naquele tempo, além do português, me fazem menos nascida e vivida nesta terra de tão surpreendentes misturas: imensa, desaproveitada, instigante e (por que ter medo da palavra?) maravilhosa.

(Lya Luft. Pensar é transgredir. Rio de Janeiro:

Record, 2009, pág. 49 – 51)

A partir dos dados medidos em campo (ângulos e distâncias), da orientação inicial e das coordenadas do ponto de partida, é possível calcular as coordenadas de todos os pontos de uma poligonal. Inicia-se o cálculo a partir do ponto de partida cuja designação é dada pela nomenclatura OPP.

Ao realizar-se uma primeira medição, para a execução de um levantamento com a construção de uma poligonal, encontraram-se os seguintes dados:

Az: Azimute da direção OPP-P1;

d: distância horizontal entre os pontos OPP e P1;

Xo e Yo: Coordenadas do ponto OPP;

X1 e Y1: Coordenadas do ponto P1.

As coordenadas do ponto P1 serão dadas por:

X1 = Xo + ΔX

Y1 = Yo + ΔY

Onde ΔX e ΔY são calculados por:

ΔX = d.sen (Az)

ΔY = d.cos (Az)

Valores Numéricos:

Az = 136°;

d = 80,00 m;

Xo = 2,00 m;

Yo = - 3,00 m;

sen 136° = 0,694;

cos 136° = - 0,719;

Com base nos dados apresentados, pode-se afirmar corretamente que as coordenadas do primeiro ponto da poligonal considerada têm o seguinte valor:

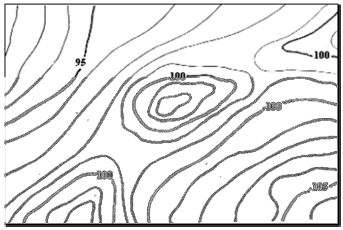

A planimetria possui uma forma de representação gráfica perfeita, que é a planta em projeção horizontal. Por outro lado, a altimetria só conta com a representação gráfica em perfil, também chamada de vista lateral ou vista em elevação. Assim, curvas de nível são linhas que ligam pontos da superfície de um terreno, do qual se deseja fazer uma representação das diferenças de nível de sua realidade topográfica. Atente à figura abaixo, que mostra o trecho de um terreno representado em curvas de nível.

A respeito de curvas de nível, é correto afirmar que

O problema básico das projeções cartográficas é a representação de uma superfície curva em um plano. Em termos práticos, o problema consiste em se representar a Terra em um plano. A forma de nosso planeta é representada, para fins de mapeamento, por um elipsoide ou por uma esfera, conforme seja a aplicação desejada, que é considerada a superfície de referência à qual estão relacionados todos os elementos que desejamos representar. Esses elementos são obtidos através de determinados tipos de levantamentos. A representação cartográfica utilizada na produção das cartas topográficas do Sistema Cartográfico Nacional produzidas pelo IBGE e DSG é a projeção

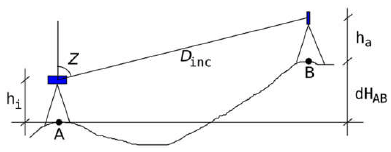

O método do nivelamento trigonométrico representado na figura abaixo, utilizado em lances curtos com visadas de até 150 m para levantamento por caminhamento é amplamente aplicado nos levantamentos topográficos, em função de sua simplicidade e agilidade.
