Foram encontradas 3.243 questões.
Uma tubulação de vapor é isolada no sentido de reduzir a perda de calor para o ambiente, como mostra a figura acima. Com relação aos mecanismos de transferência de calor, julgue os itens abaixo.
O calor trocado entre o escoamento de vapor e o ambiente, depende do coeficiente de transferência de calor h no interior da tubulação.
Provas

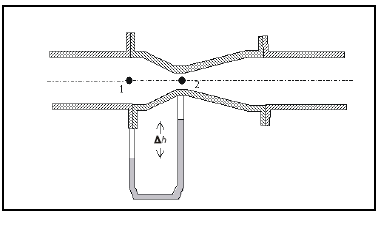

Tubos Venturi são dispositivos geralmente instalados em sistemas de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.
O tubo Venturi, como esquematizado na figura acima, pode ser utilizado para acelerar o fluido e, portanto, movimentá-lo na tubulação.
Provas
Tubos Venturi são dispositivos geralmente instalados em sistemas de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.
A variação de pressão pode ser determinada pela variação da altura da coluna do fluido (mercúrio, água etc.) em um manômetro em forma de U.
Provas
Tubos Venturi são dispositivos geralmente instalados em sistemas de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.
Utilizando a equação da continuidade e de Bernoulli podemos obter a relação entre a vazão e .h.
Provas
Tubos Venturi são dispositivos geralmente instalados em sistemas de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.
O tubo Venturi é um dispositivo para a medição de vazão do fluido de trabalho, a partir da medida da diferença de pressão entre os pontos 1 e 2.
Provas

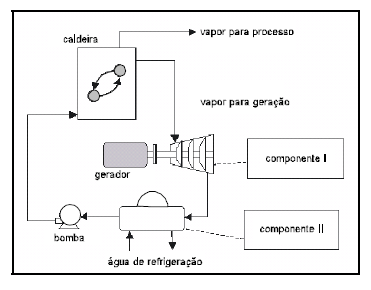

Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.
A pressão da água de refrigeração no condensador deve ser elevada para que a água não se transforme em vapor.
Provas
Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.
A bomba movimenta vapor e água do condensador à caldeira.
Provas
Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.
O trabalho mecânico na turbina pode ser determinado pela variação de entalpia do vapor multiplicada pelo fluxo de massa.
Provas
Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.
Para determinar as propriedades termodinâmicas do vapor basta apenas medir as temperaturas em diferentes posições do ciclo.
Provas
Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.
O componente II é um condensador com a função de repor a água perdida no ciclo.
Provas
