A instalação elétrica de uma nova escola municipal possui um posto de transformação próprio instalado em poste singelo, com potência nominal de 112,5 kVA e tensão secundária de 380/220 V. Durante o processo de comissionamento das instalações, verificou-se que a tensão em regime permanente medida no posto de transformação era de 372/215 V e que a tensão de alimentação em regime permanente medida em um projetor de iluminação instalado no ginásio de esportes da escola era de 202 V. É correto afirmar que a queda de tensão é

Para o sistema da figura a seguir, determine a potência média trifásica e a potência reativa trifásica.

Um motor assíncrono trifásico, 2 polos, 60 Hz, opera com escorregamento nominal de 5% acionando um gerador síncrono trifásico de 16 polos. Uma ferramenta elétrica de alta velocidade, equipada com um motor assíncrono trifásico de 2 polos com escorregamento nominal de 3%, opera alimentada pelo gerador síncrono. Determine a frequência de saída do gerador síncrono e a velocidade nominal do motor da ferramenta elétrica, respectivamente:

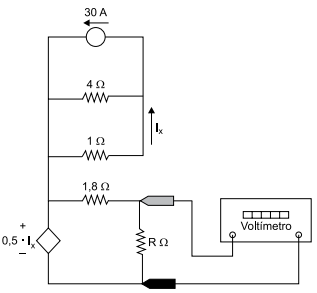

Para o circuito elétrico representado a seguir, determine o valor da resistência R, se a leitura de tensão encontrada no voltímetro for igual a 6 V.

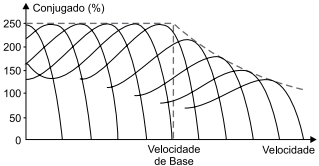

Considere o seguinte gráfico:

Trata-se da representação de curvas de (Conjugado x Velocidade) de uma Máquina de

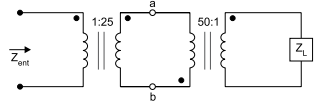

Assinale a alternativa que apresenta o valor da impedância de entrada (Z_ent) do circuito elétrico abaixo constituído por uma impedância de carga Z_L = 40 + j20 Ω e dois transformadores ideais.

Um sistema externo de proteção contra descargas atmosféricas é aquele composto por

Considerando as propriedades de materiais elétricos condutores e isolantes, pode-se afirmar corretamente que

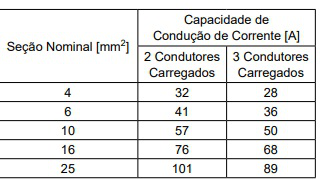

Um determinado equipamento elétrico é alimentado em tensão trifásica de 220 V, 60 Hz e apresenta potência nominal de 13.680 W, com fator de potência igual a 0,90. Ao se dimensionar o dispositivo de proteção contra sobrecarga para esse alimentador, foi utilizada a seguinte tabela de capacidade de condução de corrente para circuitos trifásicos:

Considerando f_A = 1 e f_θ = 0,67, determine a menor seção transversal aplicável a esse alimentador, a máxima corrente nominal do dispositivo de proteção e o máximo valor de corrente convencional de atuação do dispositivo de proteção, respectivamente.

Assinale a alternativa correta

Um transformador monofásico de 10 kVA, 200/50 V é conectado como auto transformador, de modo a operar com entrada em 200 V e saída em 250 V. Qual é o valor da potência aparente do autotransformador obtida nessa configuração?
