Para elaboração de um bom projeto de fundações é necessário um estudo do solo a ser executada a estrutura. O índice de resistência à penetração do SPT, cuja determinação se dá pelo número de golpes de um martelo de 65kg a uma altura de 75cm, correspondente à cravação de 30 cm do amostrador-padrão, após a cravação inicial de 15 cm.

Para um solo argiloso mole o número de golpes N do SPT deve ser de:

Sendo o perfil geotécnico abaixo.

Marque a alternativa que apresente a tensão efetiva na cota de 3,7m.

Sendo uma viga de aço biengastada conforme a figura abaixo.

Sendo o módulo de elasticidade do aço 200 GPa e o momento de inércia da seção transversal de 1.305cm⁴ , calcule a flecha elástica da viga.

Um projetista deseja dimensionar um pilar de seção 25cm x 25cm em concreto armado. Sabe-se que o fck do concreto é de 30 Mpa e a armadura é de aço CA-50. A carga aplicada no pilar é de 550 kN. Calcule a área de aço mínima que o pilar deve ter.

Considerar ϒ_f = 1,4, ϒ_s = 1,15.

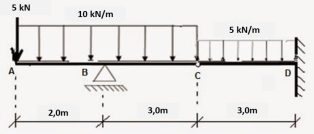

A figura abaixo apresenta uma viga gerber.

Assinale a alternativa que contém os valores em módulo de momento fletor e esforço cortante no ponto D.
