Se, em um flip-flop JK mestre-escravo, as entradas J e K forem curto-circuitadas para ter apenas uma entrada, ele se torna um flip-flop do tipo:

Em circuitos de corrente alternada, a potência reativa é negativa quando suas cargas são:

O SCR é um dispositivo cuja condução é:

A figura 5 mostra diagramas de força e de comando para a partida de um motor trifásico. Admita que a bobina da contatora deve ser acionada com tensão de linha.

Figura 5

No circuito de comando da figura 5, o contato 13/14 de K1 tem o objetivo de:

A figura 5 mostra diagramas de força e de comando para a partida de um motor trifásico. Admita que a bobina da contatora deve ser acionada com tensão de linha.

Figura 5

Esse tipo de partida é denominado:

Se, no circuito da figura 4, o resistor RL for trocado por um resistor de 3,6 k\( Ω \), a potência dissipada pelo Zener será:

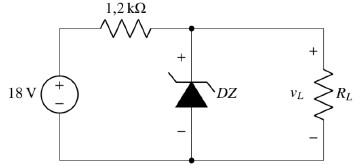

O diodo Zener DZ da figura 4 tem tensão Zener de 9 V.

Figura 4

Se RL = 600 \( Ω \), o valor da tensão vL é:

Uma bateria de 12 V alimenta um dispositivo com 3 A durante 2 horas. Nesse intervalo, a carga e a energia fornecidas pela bateria são, respectivamente:

A figura 3(a) mostra um circuito lógico com duas entradas, A e B, e uma saída S, como pode ser verificado abaixo:

Figura 3

Em relação às expressões da figura 3(b), a saída S pode ser dada por:

Um circuito composto por um resistor e um capacitor, ligados em série, é alimentado por uma fonte de corrente contínua. Após esse circuito estar ligado por um tempo muito grande, o capacitor comporta-se como:
