Leia atentamente a descrição de um tipo de zona de uso na área urbana do Município de São José dos Campos, apresentada na sua Lei Complementar nº 623/2019.

“Constitui-se de áreas de uso misto destinadas a absorver o uso residencial multifamiliar, assim como os comércios e serviços com baixo nível de impacto urbanístico e ambiental e o uso industrial de baixo potencial de incomodidade”

Esse tipo de zona é denominado

De acordo com a lei complementar nº 612/2018 do município de São José dos Campos, o Macrozoneamento Urbano visa a estabelecer o ordenamento territorial, tendo como base a infraestrutura e os serviços urbanos existentes, bem como as características ambientais e locacionais.
Um objetivo da Macrozona de Estruturação é

Toda planta arquitetônica deve ser apresentada em uma folha de desenho que, no canto inferior direito, contenha o carimbo. Assinale a opção que mostra uma informação que nele deve constar.

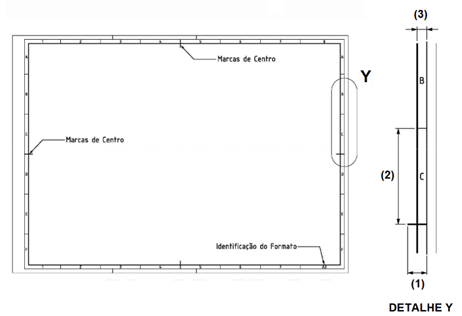

A figura a seguir ilustra uma folha formato A3 com o sistema de referência de malha e marcas de centro.



(Fonte: adaptada da NBR16752:2020)

As dimensões (1), (2) e (3) valem, respectivamente,

A NBR 16752:2020 estabelece que as folhas de desenho técnico são constituídas por formatos da série ISO-A e seus derivados. Desse modo relacione os formatos apresentados na coluna da esquerda às suas respectivas dimensões, em mm, na coluna da direita.

1. A3.1
2. A2
3. A5
4. 2A0

( ) 148x210
( ) 297x841
( ) 420x594
( ) 1189x1682

Assinale a opção que indica a relação correta, na ordem apresentada.

Em um desenho de arquitetura, os tipos de linha e suas espessuras têm significados padronizados. Desse modo, uma aplicação geral de linhas contínuas largas é em

Sobre a cotagem em projetos de arquitetura, analise as afirmativas a seguir:

I. As linhas de cota devem estar, preferencialmente, dentro do desenho.
II. As cifras devem ser apresentadas com altura de fonte, no papel, de 2,5 mm.
III. As linhas de chamada devem parar a 2 mm a 3 mm do objeto dimensionado.

Está correto o que se afirma em

A figura a seguir apresenta parte da planta baixa de uma escada.

(Fonte: adaptado da NBR 6492:2021; cotas em metros)

Sabendo que, nessa escada, todos os espelhos dos degraus têm a mesma altura, essa altura é de

A figura a seguir ilustra um detalhe, em corte, realizado na planta baixa de uma estrutura, que evidencia a presença de vários tipos materiais.

(Fonte: adaptado da NBR 6492:2021)

Nessa figura, os materiais indicados pelos números 1, 2 e 3 são, respectivamente,

A figura a seguir apresenta a planta baixa de um banheiro.

(Fonte: adaptado da NBR 6492:2021)

Nessa planta, a altura do peitoril, a largura e a altura da janela J1 valem, em metros, respectivamente
