Sobre os efeitos dos componentes nas propriedades dos concretos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O aumento da quantidade de cimento produz concretos com maior variação volumétrica.

( ) O aumento do teor de agregado miúdo aumenta o consumo de cimento na mistura.

( ) Quanto mais arredondado for o agregado graúdo maior será a capacidade de aderência.

( ) Quanto maior for a quantidade de cimento maior será a plasticidade do concreto.

Assinale a sequência correta.

A variação da tensão ao redor de um ponto é graficamente representada por meio do Círculo de Mohr. Assinale o gráfico do estado duplo de cisalhamento puro.

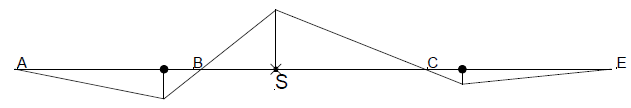

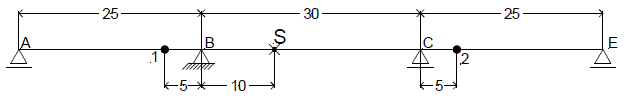

Para a seção S tomada entre os apoios B e C, conforme o esquema abaixo, marque a alternativa que representa a linha de influência do momento fletor.

Considere um pilar monoengastado com 450 centímetros de comprimento, seção transversal quadrada com lado de 40 centímetros, a ser executado de concreto C35. Nesse pilar atua uma força de compressão, Nd igual a 1000 kN com 20 centímetros de excentricidade.

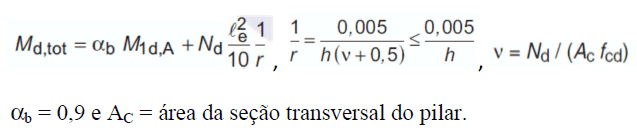

Considere

Assinale o valor mais aproximado de Md,tot dado em kNm.

Geralmente ocorrem fissuras nas estruturas de concreto decorrentes da ação de diferentes agentes. Sobre o tema patologia das estruturas de concreto, marque V para as assertivas verdadeiras e F para as falsas.

( ) A presença de fissuras com aberturas inferiores a 0,3 mm em lajes e vigas com deformações dentro do especificado pela ABNT é frequente e não deve ser motivo de preocupações, podendo ser sempre ignorada.

( ) Ocorre fissuração provocada pela retração hidráulica do concreto nas paredes estruturais monolíticas, moldadas no local da obra, construídas com fôrmas de chapas de aço, em concretos com alto fator águacimento e taxa de armação relativamente pequena, em regiões mais vulneráveis em que estão localizadas aberturas para janelas e portas.

( ) É impossível evitar as deformações dos materiais pela variação de temperatura, então devem ser tomadas na fase de projeto, medidas criativas de modo a permitir a livre movimentação da estrutura. Quando isso não for adequadamente realizado, aparecerão fissuras devido à dilatação térmica. Essas fissuras são passivas e deverão ser tratadas com selantes rígidos capazes de acompanharem as deformações das peças estruturais.

( ) Em elementos estruturais em que o aço está em processo de corrosão, ocorre aumento de volume da parte afetada da armadura, produzindo tensões de tração a que o concreto não resiste, aparecendo fissuras ao longo das barras da armadura situadas na periferia do elemento estrutural. Essa fissuração contribui para a aceleração do processo, transformando, com o passar do tempo, as fissuras em trincas e até em rachaduras.

Assinale a sequência correta.

O estudo geotécnico do local onde será implantado um edifício revelou ser o solo argiloso com NSPT = 12. A sapata do pilar P3 está sujeita a uma força supostamente centrada, tem forma quadrada com 350 cm de lado. A pedido do proprietário, o construtor realizou uma prova de carga no terreno e obteve os resultados apresentados na tabela a seguir.

*Ruptura do terreno.

Na prova de carga, utilizou-se placa quadrada com 75 cm de lado. Assinale a estimativa do recalque imediato da fundação, em milímetros, para a tensão de contato total de trabalho de 180 kPa.

As armaduras longitudinais das vigas de concreto armado são calculadas no estado limite último com o emprego de “ferramentas” numéricas, por exemplo, a tabela universal. Considerando uma tabela universal, calculada para o diagrama de tensões simplificado, onde o diagrama parábola-retângulo é substituído pelo diagrama de tensão constante, no qual a tensão máxima de compressão vale 0,85 f_cd e na profundidade da \( \zeta \) = 0,5, assinale a alternativa que apresenta os valores das variáveis \( \mu \) e \( \zeta \) correspondentes.

O Código de Ética dos profissionais de Engenharia estabelece conceitos e regras pertinentes ao exercício profissional. Sobre esse tema, analise as afirmativas.

I - As modalidades e especializações profissionais poderão estabelecer preceitos próprios de conduta atinentes às suas peculiaridades e especificidades.

II - A profissão é um bem social da humanidade, e o profissional é o agente capaz de exercê-la.

III - A profissão é alto título de honra, e sua prática exige conduta honesta, digna e cidadã.

IV - Nas relações com os clientes, empregadores e colaboradores deve sempre ser resguardado o sigilo profissional.

Estão corretas as afirmativas

Um eletricista, ao realizar a manutenção em um circuito elétrico de iluminação de 200W/127Volts A/C, precisou utilizar o multímetro da figura abaixo. Para encontrar o defeito, ele utilizou primeiro a escala de medição de tensão alternada e constatou que não havia tensão no circuito. Em seguida, realizou o teste de continuidade e verificou que um dos fios estava rompido. Após realizar o reparo, o eletricista aferiu a corrente elétrica e verificou no display do equipamento uma leitura de 1,5 ampères.

Considerando a ordem de execução do reparo pelo eletricista, assinale a sequência correta de posicionamento das escalas utilizadas no multímetro.

Considerando o circuito da figura abaixo, assinale a afirmativa correta.
