Determine a expressão booleana simplificada para o Mapa de Karnaugh na Tabela 1 a seguir:



Tabela 1

Uma indústria possui um equipamento que apresenta fator de potência 0,5 indutivo. Sabendo que a tensão de alimentação é de 220V e que o equipamento possui uma potência aparente de 20KVA, determine o novo fator de potência se for ligado, com essa carga, um banco de capacitor de 633 µF. Considere a frequência da rede elétrica em 60Hz e o valor de π = 3,14.

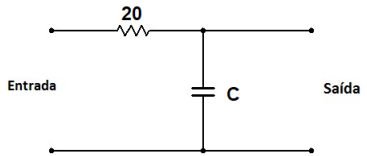

Sabendo que o sistema da Figura 7 possui um ruído de 100π radianos, determine o valor do capacitor, arredondado sem casas decimais, para o projeto de um filtro passa-baixa de primeira ordem no dobro dessa frequência. Considere que o resistor deverá ser de 20Ω. π = 3,14.



Figura 7

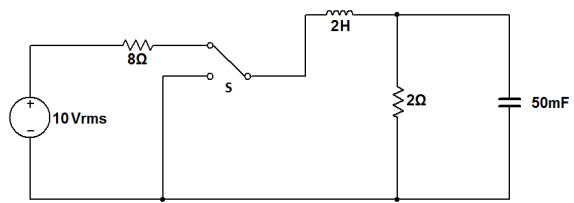

O circuito da Figura 6 abaixo inicialmente está com a fonte conectada no indutor de 1H. No instante t=0, a chave S passa para a segunda posição, desconectando a fonte do indutor.



Figura 6


Com base no circuito RLC, é correto afirmar que o sistema terá um comportamento:

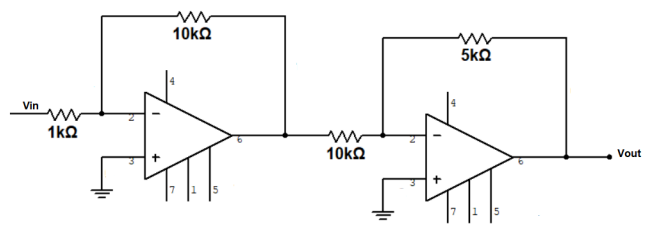

Para o circuito da Figura 5 a seguir, determine o ganho em dB, sabendo que log 2 = 0,301, log 3 = 0,477 e log 5 = 0,699. Considere o valor arredondado sem casas decimais e que os AMPOP estão devidamente alimentados.



Figura 5

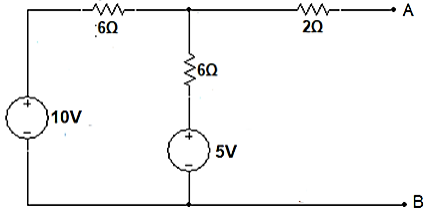

Para o circuito da Figura 4 a seguir, determine o equivalente de Thévenin entre os terminais A e B.



Figura 4

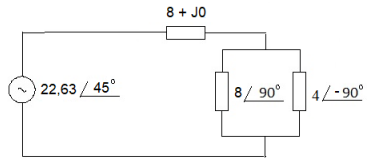

Para o circuito da Figura 3 a seguir, determine a corrente I fornecida pela fonte.



Figura 3

Para o circuito da Figura 2 a seguir, determine a potência no resistor de 1KΩ, sabendo que o diodo IN4736 tem Vz = 6,8V e Iz = 37mA e que o diodo 1N4007 tem Vd = 0,65V. Considere a resistência série do diodo desprezível e o valor arredondado sem casas decimais.



Figura 2

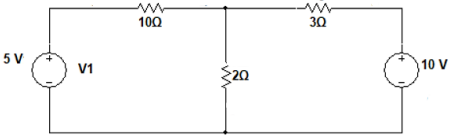

Para o circuito da Figura 1 a seguir, determine a potência da fonte V1 de 5 V. Considere o valor arredondado com 2 casas decimais.



Figura 1
