Ao tomar um disco singelo girando em torno de um eixo vertical de peso desprezível e admitindo que o disco seja totalmente rígido e que os mancais e suportes sejam infinitamente rígidos fazendo com que o sistema não perca energia, adote a condição de repouso do disco. A distância entre o centro geométrico e o centro de gravidade do disco é d e em seu plano radial existirá um ponto A de equilíbrio que passa pelo centro de gravidade e intercepta o eixo de rotação na posição de repouso estático. Se o disco começar a girar, surgirá uma força centrífuga que age no centro de gravidade, fazendo tender a dirigir-se para fora e tal força é equilibrada pela rigidez do eixo. Em qualquer velocidade de rotação, deve haver equilíbrio entre as forças centrífugas e de elasticidade do eixo. Assinale a alternativa correta do equilíbrio, sendo x a deflexão dinâmica do eixo.

Assinale a alternativa INCORRETA. De acordo com a NR- 12, os dispositivos de partida, acionamento e parada das máquinas devem ser projetados, selecionados e instalados de modo que

Assinale a alternativa correta de acordo com a NR- 13 – Caldeiras, Vasos de Pressão e Tubulações.

O comando CTRL + ALT + DEL é uma combinação especial de teclas na maioria dos sistemas operacionais que pressionado uma única vez forma um comando presente em microcomputadores compatíveis IBM-PC no Windows para

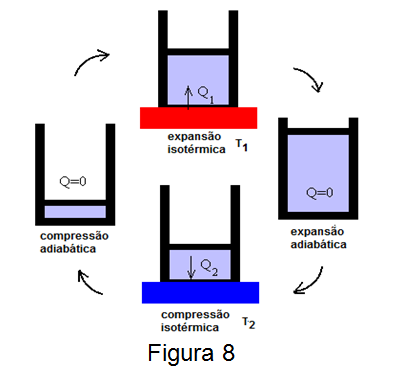

Em relação ao esquema apresentado na Figura 8, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) É um ciclo Otto onde ocorre na expansão isotérmica uma retirada de energia térmica da fonte quente, pelo gás.

( ) É um ciclo Stirlin onde na fase de compressão adiabática o gás troca calor.

( ) É um ciclo Carnot que na compressão isotérmica o gás rejeita energia térmica para a fonte fria.

( ) É um ciclo Carnot onde na fase de compressão adiabática o gás não troca calor.

( ) Se o esquema for uma máquina de Carnot apresenta rendimento maior que qualquer outro tipo de máquina, operando entre as mesmas fontes (mesmas temperaturas).

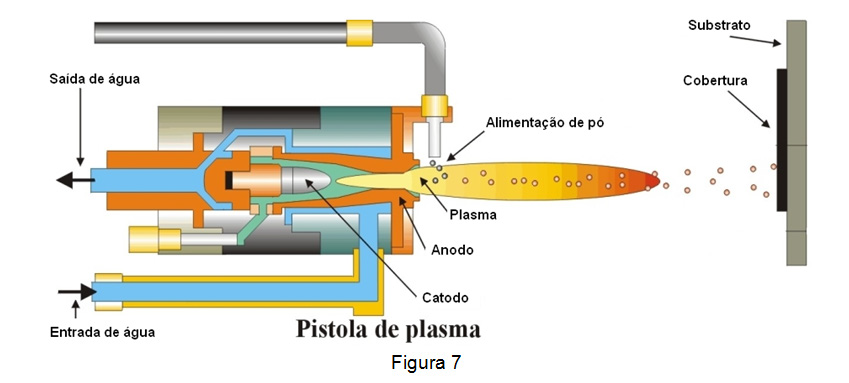

Na Figura 7 apresenta-se um processo de solda por aspersão térmica. Assinale a alternativa INCORRETA.

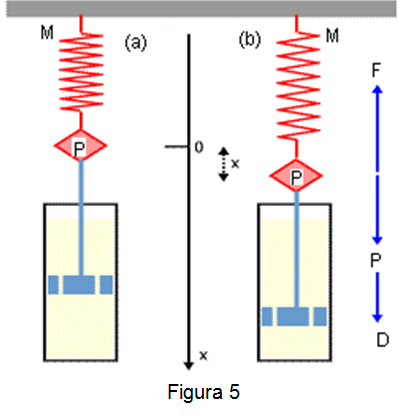

Um amortecedor hidráulico típico é formado por um cilindro com óleo e um êmbolo com furos, de forma que o escoamento do fluido exerce uma força contrária ao deslocamento. E essa força é proporcional à velocidade. Na Figura 5, indica-se uma posição genérica do movimento oscilatório.

Assim, além das forças F e P, atua sobre o corpo a força D tal que D = cv sendo c coeficiente de amortecimento e v velocidade. Da avaliação do conjunto massa-mola tem-se

(1) m [(d²x)/dt²] + c [(dx)/dt] + kx = 0…. Essa equação diferencial que tem solução na forma:

x = e^rt que também pode ser escrita como mr²+cr+k=0.

(2) Essa é uma equação simples de segundo grau, que tem as soluções:

r=−c/(2m)±[(c/2m)²−(k/m)]^1/2

Considera-se c₀ o valor de c que faz nula a segunda parcela dessa igualdade, isto é, (c₀/2m)²−(k/m)=0. Reagrupando, c₀=2m(k/m)^1/2. Usando a definição ω²=k/m, tem-se c₀=2mω, logo a solução de (1) depende do valor de c em relação a c₀, com três possibilidades distintas conforme Figura 6:

Considerando as informações apresentadas, assinale a alternativa INCORRETA.

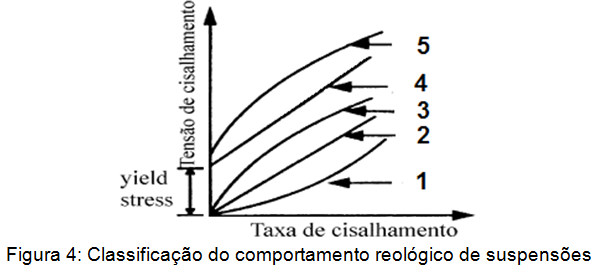

De acordo com Kawatra et al., 1996, a classificação do comportamento reológico de suspensões ocorre de acordo com a Figura 4. Sobre o assunto, assinale a alternativa correta.

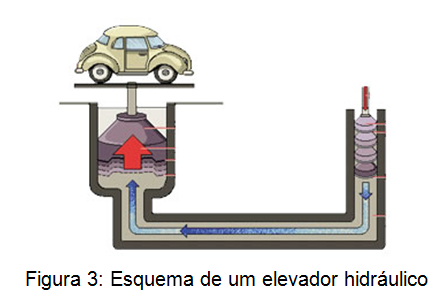

As máquinas hidráulicas são instrumentos capazes de multiplicar forças que estão presentes em nosso cotidiano. Apesar das diferentes aplicações, todas as máquinas hidráulicas têm em comum a possibilidade de serem explicadas a partir do princípio de Pascal conforme Figura 3. De acordo com o princípio de Pascal, preencha as lacunas e assinale a alternativa correta.

“o ................de pressão, em um ponto de líquido em .............., transmite-se .................... a .................. os pontos .....................”

Uma mola de extensão de fio duro repuxado tem um diâmetro de fio de 0,060in, um diâmetro externo de espira de 0,300in, raios do gancho r₁= 0,126in e r₂= 0,099in, e uma tração inicial de 2 lbf. A partir das informações dadas, assinale a alternativa correta na sequência dos parâmetros - diâmetro médio da mola, o índice de mola e o fator de correção da tensão para curvatura.
