O eletromagnetismo está presente em, praticamente, todas as atividades que envolvem circuitos elétricos. Existem três principais fenômenos eletromagnéticos e que regem todas as aplicações tecnológicas do eletromagnetismo; analise-os.

I. Condutor percorrido por corrente elétrica produz campo magnético.

II. Fluxo magnético constante sobre um condutor gera (induz) corrente elétrica.

III. Campo magnético provoca ação de uma força magnética sobre um condutor percorrido por corrente elétrica.

Está correto o que se afirma apenas em

A manutenção com a linha energizada, também conhecida como “linha viva”, é uma atividade realizada mediante a adoção de procedimentos e metodologias que garantam a segurança dos trabalhadores. Nesta condição de trabalho, as atividades devem ser realizadas mediante alguns métodos. Dois desses métodos estão descritos a seguir; analise-os.

I. Método em que o trabalhador tem contato com a rede energizada, mas não fica no mesmo potencial da rede elétrica, pois está devidamente isolado desta, utilizando Equipamentos de Proteção Individual (EPIs) e Equipamentos de Proteção Coletiva (EPCs) adequados à tensão da rede.

II. É o método no qual o trabalhador fica em contato direto com a tensão da rede, no mesmo potencial. Nesse método, é necessário o emprego de medidas de segurança que garantam o mesmo potencial elétrico no corpo inteiro do trabalhador, devendo ser utilizado o conjunto de vestimenta condutiva ligada através de cabo condutor elétrico e cinto à rede objeto da atividade.

Os métodos descritos são, respectivamente:

Analise as afirmativas a seguir e marque V para as verdadeiras e F para as falsas.

( ) As vias são similares aos pads; entretanto, são empregadas para realizar conexões elétricas em placas com mais de uma superfície de cobre. Servem, portanto, para ligar eletricamente as trilhas da parte superior da placa às trilhas da parte inferior, ou de camadas intermediárias se houverem.

( ) O pad descreve o cobre em torno do pino de um componente (neste caso, o PTH). É o local onde será realizada a solda do componente e por onde o pino será inserido. Portanto, o pad possui um furo interno.

( ) Quando se desenha uma PCI deve-se ter o cuidado de não errar as dimensões dos pads, senão se torna muito difícil atravessar os pinos dos componentes pelos furos.

( ) Existem basicamente três tipos de pads: os circulares (DILCC); os quadrados (DILSQ); e, os retangulares (STDDIL).

( ) A trilha deve ter sua largura mínima determinada pela tensão de isolação do material da PCI (placa de circuito impresso). Esta largura depende da espessura do cobre da placa. Como as unidades de desenho ainda são antigas, emprega-se a onça/pé2 (oz) para descrever o peso do cobre por unidade de superfície. O padrão é 1 oz, mas existem 0,5, 2 e 4 oz.

A sequência está correta em

Uma Placa de Circuito Impresso (PCI) com tecnologia Stripline possui uma trilha interna com sinal CC e as demais trilhas com sinais CA. Houve um surto de alta frequência na rede de energia elétrica onde essa PCI estava conectada. O circuito eletrônico da PCI não funciona adequadamente na parte CC. Podemos afirmar que o defeito foi causado provavelmente por:

Sobre os capacitores de desacoplamento em uma PCI (Placa de Circuito Impresso), marque V para as afirmativas verdadeiras e F para as falsas.

( ) O ruído, oriundo da etapa de alimentação de uma PCI, causa problemas no funcionamento de circuitos integrados (CIs). Uma das soluções para este problema é adição de capacitores de desacoplamento, o mais próximo possível dos pinos de alimentação dos CIs.

( ) Recomenda-se inseri-los próximos a todos dispositivos com bordas de transição mais rápidas que dois milissegundos.

( ) Esses capacitores podem ser vistos como pequenas baterias, que fornecem elétrons imediatamente para os CIs, sem que eles precisem passar pelo longo caminho do sistema de distribuição de potência. Isso faz com que a troca de energia de alta frequência fique localizada em pequenos loops, ao invés de atravessar toda placa, gerando, consideravelmente, menos emissões eletromagnéticas.

( ) O valor desses capacitores de desacoplamento deve ser selecionado para ressonar na segunda, quarta e/ou sexta harmônica do sinal predominante no dispositivo, como seu clock.

( ) Capacitores possuem uma curva de impedância versus frequência em formato de V, com impedância quase zero na sua frequência de ressonância. Portanto, se forem inseridos capacitores em série com a fonte de alimentação, se está, efetivamente, diminuindo a impedância em alta frequência.

A sequência está correta em

Sobre o processo de soldagem em uma PCI (Placa de Circuito Impresso), marque V para as afirmativas verdadeiras e F para as falsas.

( ) O fluxo que se encontra dentro do fio de solda está normalmente no estado sólido; quando o fio é aquecido o fluxo que normalmente se torna líquido a 775º C escorre após se liquefazer e espalha-se na superfície a ser soldada. A seguir, a temperatura atinge o ponto de fusão do fio de solda e também se liquefaz, iniciando a molhagem ou a soldagem propriamente dita.

( ) A soldagem dos componentes na placa se faz necessária para fixação mecânica do componente, bem como a realização do contato elétrico entre o mesmo e as ilhas.

( ) A solda em fio é basicamente uma mistura de estanho e chumbo. A mistura de, aproximadamente, 63 % de estanho e 37 % de chumbo apresenta características peculiares como a de se fundir passando do estado líquido para o estado sólido sem passar por um estado médio pastoso, ou seja, de líquida torna-se instantaneamente sólida na temperatura de aproximadamente 183º C.

( ) Na composição próxima aos 63% de estanho e 37 % de chumbo é exatamente o chumbo que é considerado o elemento “ativo” que fornecerá a conexão. Esta liga é denominada eutética por suas propriedades peculiares.

( ) Para que o chumbo forme a ligação intermolecular com os materiais a serem soldados, suas superfícies devem estar perfeitamente livres de óxidos. É nesta ocasião que o fluxo se apresenta necessário para remover os óxidos nocivos à soldagem, ao mesmo tempo que protege a superfície limpa da reoxidação pelo ar ambiente.

A sequência está correta em

Assinale, a uma seguir, prática ruim no aspecto mecânico de construção de uma Placa de Circuito Impresso (PCI).

Sobre as PCIs (Placas de Circuito Impresso), marque V para as afirmativas verdadeiras e F para as falsas.

( ) No desenho da PCI, deve-se separar terra digital de terra analógico. A interconexão entre estas terras pode ser realizada em um ou mais pontos. Depende das questões de compatibilidade eletromagnética.

( ) Se possível, os circuitos digitais de maior frequência devem ficar localizados na borda da placa.

( ) Organizar os componentes na PCI evitando simetria sempre que possível. A disposição dos componentes deve ser bem pensada, de acordo com as questões elétricas, de fixação da placa após montada e conforme será realizada a solda.

( ) As trilhas de alimentação devem ser bem dispostas no desenho: se forem críticas, devem ser as primeiras a ser desenhadas. Deve-se procurar distribuir homogeneamente as correntes elétricas ao longo do circuito de cobre. As trilhas de terra e alimentação devem ser as mais largas possíveis e, ainda, estar próximas, evitando laços de corrente.

( ) Evitar trilhas de potência ao longo da extensão da placa. Se a placa tiver uma entrada de tensão alternada e uma saída de baixa tensão, uma deve estar de um lado da placa e outra do outro.

A sequência está correta em

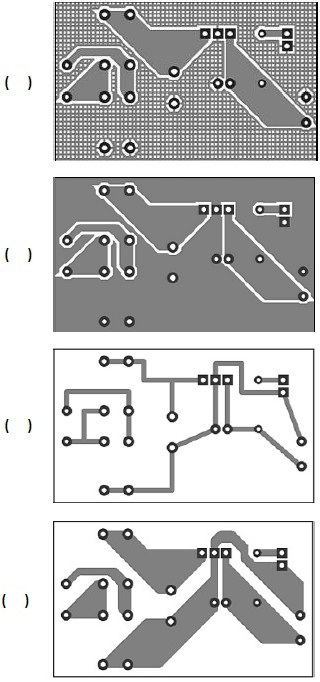

Relacione adequadamente as imagens dos diferentes projetos de Placas de Circuito Impresso (PCI) para um esquema eletrônico.

1. PCI com plano de terra maciço.

2. PCI com plano de terra e relieve pins.

3. PCI com um desenho bom.

4. PCI inadequada para algumas aplicações.

A sequência está correta em

Observe a imagem a seguir:

Quando se realiza a medição de obra, deve-se levar para campo a medição anterior, para evitar erros na medição e também não medir o item mais de 100%, o que não é raro ocorrer em fiscalizações rotineiras de obra. De acordo com a imagem, calcule o volume de terra a ser escavada para a execução da sapata, desconsiderando o empolamento do solo, adotando a largura média para a base da cava quadrada.
