Analise a Figura 11 e as ações para a medição da corrente elétrica listadas abaixo:

1. Ligar o multímetro, botão power.

2. Ajustar seletor para a região A, escolhendo a escala adequada.

3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.

5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.

6. Ler o valor da tensão em Volts.

7. Desconectar o multímetro.

8. Ajustar seletor para a região C, escolhendo a escala adequada.

9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.

11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.

12. Ler o valor da corrente em Amperes.

Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.

O circuito elétrico da Figura 10 abaixo ilustra um processo de controle de velocidade de motores de indução e de corrente contínua, conhecido como:

De acordo com a Figura 9 abaixo, que apresenta as bobinas e os terminais de conexão de um motor trifásico, assinale a alternativa que corresponde às corretas conexões para que o motor opere na configuração estrela.

Uma reforma será realizada no saguão de recepção da emergência da ala NORTE de um hospital situado na capital. Nesse local, serão instaladas 20 lâmpadas LED de 12 W. Por ser uma recepção de emergência médica, está previsto um funcionamento contínuo no setor de 12 horas por dia, em média, exceto nos finais de semana. Nos períodos de inatividade, incluindo os fins de semana, a recepção da emergência da ala SUL realiza o atendimento, garantindo ao hospital um funcionamento 24/7 nos serviços de emergência. Qual será o consumo mensal de energia elétrica referente à iluminação do saguão da emergência da ala NORTE? Observações:

• Considere mês útil: 20 dias.
• Realize arredondamentos a partir da segunda casa decimal.

As redes de distribuição são classificadas segundo diversos esquemas de aterramento, que diferem entre si em função da situação da alimentação e das massas com relação à terra. Os diferentes sistemas são classificados segundo um código de letras na forma XYZ, em que:

X = identifica a situação da alimentação em relação à terra:
T = sistema diretamente aterrado; I = sistema isolado ou aterrado por impedância.
Y = identifica a situação das massas da instalação com relação à terra:
T = massas diretamente aterradas; N = massas ligadas ao ponto de alimentação, onde é feito o aterramento.
Z = disposição dos condutores neutro e de proteção:
S = condutores neutro e de proteção separados; C = neutro e de proteção combinados em um único condutor (PEN).

Com base na nas informações acima e na Figura 8 abaixo, assinale a alternativa correta.

Com referência à norma NR-10 – Segurança em Instalações e Serviços em Eletricidade, Seção: 10.2 – Medidas de Controle, subitem 10.2.4, referente ao conteúdo mínimo de informações no Prontuário de Instalações Elétrica em estabelecimentos com carga instalada superior a 75 kVA, assinale a alternativa INCORRETA.

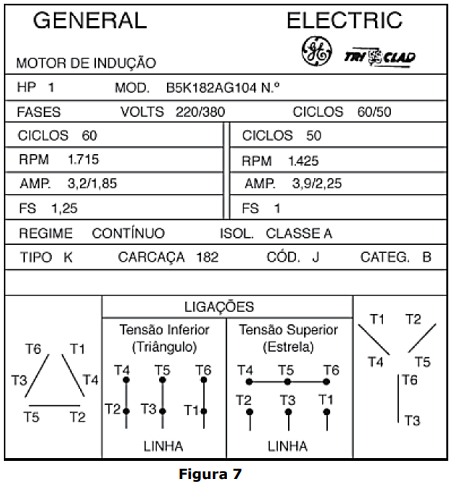

Analise a Figura 7 abaixo e assinale a alternativa INCORRETA.

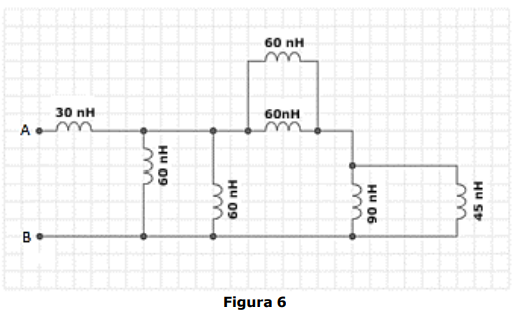

Determine o indutor equivalente entre os pontos A e B da associação de indutores da Figura 6 abaixo:

Após a reforma em um banheiro de um escritório na capital, onde antes existia apenas circuitos de iluminação e tomada de 100 W, um chuveiro elétrico de 4000 W monofásico será instalado. Sendo assim, um novo circuito deverá ser adicionado ao quadro de disjuntores existentes no escritório, ampliando a carga instalada. A empresa que administra o escritório decidiu adiantar-se ao eletricista, sem consultá-lo, realizando a compra dos materiais que, no entendimento deles, atenderiam as necessidades da instalação, quais sejam:

• Cabo cobre antichama flexível de 1,5 mm² cor vermelha (comprimento adequado para instalação).
• Cabo cobre antichama flexível de 1,5 mm² cor azul claro (comprimento adequado para instalação).
• Cabo cobre antichama flexível de 4,0 mm² cor verde (comprimento adequado para instalação).
• Chuveiro elétrico, monofásico (4000 W/127 V) com aterramento.
• Disjuntor 40 A.
• Conector barra sindal, fita isolante e outros itens diversos para instalação.

Com base nas informações acima, analise as assertivas abaixo e assinale a alternativa correta.

I. Não está incluído o condutor de neutro na lista de compras.
II. O único dimensionamento correto dos condutores é o do condutor de terra.
III. O disjuntor está adequadamente dimensionado para o circuito do chuveiro elétrico.
IV. O cabo de cor vermelha deverá ser substituído, pois vermelho é cor exclusiva para retorno de fase.

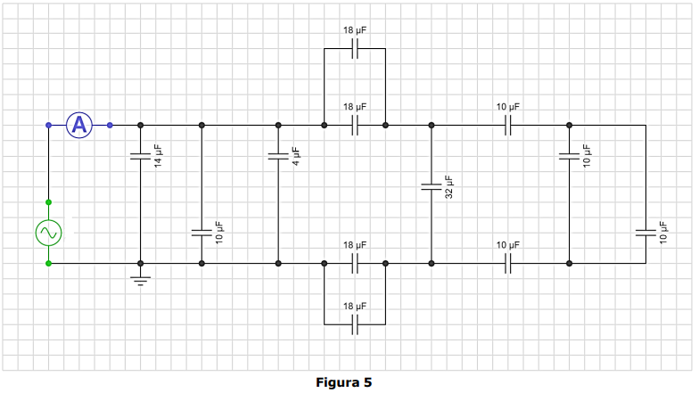

Determine a leitura do amperímetro no circuito (valor de Pico) da Figura 5 abaixo. Considere ω = 1000 rad/s e tensão de pico da fonte: 12,5 V. Expressões úteis: Reatância Capacitiva: Xc = 1/ωC e Reatância Indutiva: X_L = ωL.
