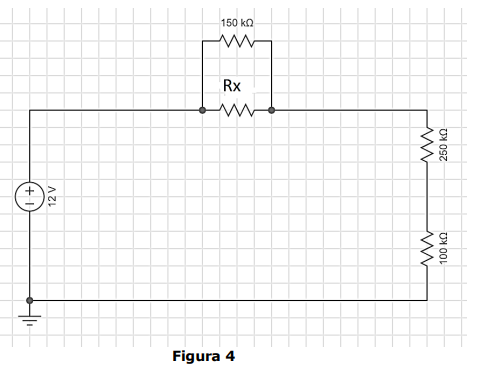

Para que a corrente total circulante seja de 30µA, com base no circuito da Figura 4 abaixo, qual será o valor do resistor Rx?

Qual é a potência aparente que um transformador monofásico deve possuir para a ligação de um motor monofásico de 12 cv com fator de potência FP = 0,50? Observações:

• Considere 1 cv = 735,5 W.
• No dimensionamento do transformador, realize o arredondamento da potência aparente para cima, ao maior valor inteiro.

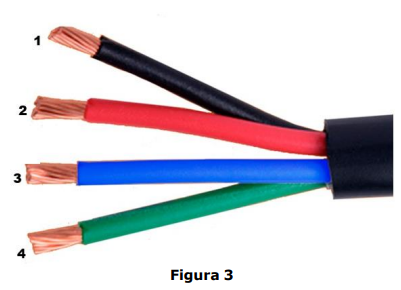

De acordo com a NBR 5410/2008 e com base na Figura 3 abaixo, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Área da seção transversal: 1,5 mm²
2. Área da seção transversal: 2,5 mm²
3. Área da seção transversal: 2,5 mm²
4. Área da seção transversal: 2,5 mm<sup>2

Coluna 2</sup>

( ) Condutor de neutro.
( ) Condutor de fase – circuito de força.
( ) Condutor de terra.
( ) Condutor de fase – circuito de iluminação.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise o diagrama unifilar da Figura 2 abaixo e assinale a alternativa correta.

Com base na Figura 1 abaixo, os instrumentos corretos de medição necessários nas posições dos instrumentos X e Y, e potência dissipada pela carga são, respectivamente: Observação: Assumir os instrumentos de medição como ideais.

O reúso de água é uma prática que traz diversos benefícios para a sociedade e o meio ambiente. Analise as assertivas a seguir acerca do reúso de água:

I. A água de reúso pode ser destinada tanto para usos não potáveis, como em processos industriais, quanto para usos que exigem potabilidade, desde que submetida a tratamento adequado.
II. Um dos benefícios do reúso é a redução do volume de efluentes lançados nos corpos hídricos, o que contribui para a preservação da qualidade ambiental dos corpos receptores.
III. Em termos de benefícios econômicos, há uma redução dos custos de produção industrial, já que as águas de reúso são majoritariamente mais baratas que as águas oferecidas pelas concessionárias.

Quais estão corretas?

As Estações de Tratamento de Esgoto (ETE) desempenham um papel essencial na preservação ambiental e na saúde pública. Sobre as ETEs, assinale a alternativa correta.

A etapa de coagulação no tratamento de água envolve a adição de um coagulante para facilitar a formação de flocos a partir de partículas coloidais presentes na água bruta. Sobre esse processo, assinale a alternativa correta:

Nas estações de tratamento de água, o pré-tratamento é uma etapa importante para garantir a remoção de materiais grosseiros e flutuantes, preparando a água para as etapas seguintes. Sobre essa fase, assinale a alternativa correta.

Em relação aos sistemas de reservação de água, os reservatórios podem ser classificados quanto à sua localização em relação à rede de distribuição, situando-se a montante ou a jusante dela. Com relação ao exposto, analise as assertivas a seguir:

I. Os reservatórios localizados a montante da rede de distribuição são os mais comuns no Brasil, pois garantem que toda a água distribuída passe por eles, proporcionando vazão e pressão constantes.
II. A principal vantagem dos reservatórios a montante é que eles mantêm a água armazenada mesmo após a distribuição, funcionando como reserva adicional para complementar o abastecimento em caso de aumento na demanda.
III. Em razão de sua localização, os reservatórios a jusante normalmente requerem cotas elevadas para garantir a pressão necessária à rede de distribuição.

Quais estão corretas?
