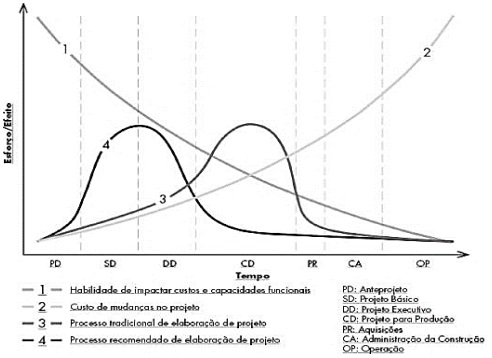

A Modelagem da Informação da Construção (BIM – Building Information Modeling) pode ser considerada como uma transição de época na prática de projeto; influencia toda a gama de atividades de projeto, desde os estágios iniciais de desenvolvimento de um projeto, lidando com a viabilidade e o projeto básico, até o projeto executivo e o detalhamento da construção. A imagem ilustra a relação geral entre esforço de projeto e tempo, indicando como o esforço é tradicionalmente distribuído (linha 3) e como ele pode ser redistribuído como um resultado da aplicação do BIM (linha 4).



Valor agregado, custo de mudanças e distribuição de compensação atual para serviços de projeto. (Disponível em: CURT 2004, apud SACKS 2021.)
Sobre o exposto e as características da BIM, é INCORRETO afirmar que:

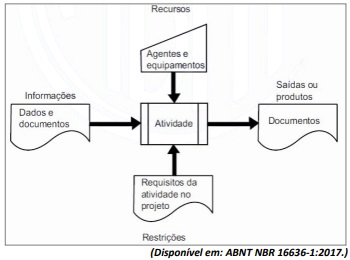

Cada atividade técnica no processo de projeto deve ter definida em planos de trabalho específicos, suas entradas, ou seja, dados iniciais, informações e documentos necessários, recursos a serem aplicados em cada fase dos trabalhos, requisitos a serem respeitados e demais restrições definidas para o projeto, como prazos e custos, na forma como se refletem na atividade em questão conforme a imagem a seguir:



Considerando a ABNT NBR 16636-1:2017, assinale a afirmativa correta.

A NBR 9050:2020 estabelece critérios e parâmetros técnicos a serem observados quanto ao projeto, construção, instalação e adaptação do meio urbano e rural, e de edificações às condições de acessibilidade. Considerando termos, definições e aplicações, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Linha-guia: elemento edificado ou instalado junto aos limites laterais das superfícies de piso, destinado a definir claramente os limites da área de circulação de pedestres.
( ) Rota de fuga: trajeto contínuo, desobstruído e sinalizado, que conecta os ambientes externos ou internos de espaços e edificações, e que possa ser utilizado de forma autônoma e segura por todas as pessoas, inclusive aquelas com deficiência e mobilidade reduzida.
( ) “Adequado”: se refere ao espaço, edificação, mobiliário, equipamento urbano ou elemento, cujas características foram originalmente planejadas para serem acessíveis.
( ) Equipamento urbano: conjunto de objetos existentes nas vias e nos espaços públicos, superpostos ou adicionados aos elementos de urbanização ou de edificação, de forma que sua modificação ou seu traslado não provoque alterações substanciais nesses elementos como semáforos, postes de sinalização e similares, terminais e pontos de acesso coletivo às telecomunicações, fontes de água, lixeiras, toldos, marquises, bancos, quiosques e quaisquer outros de natureza análoga.
( ) Desenho universal: trata da concepção de produtos, ambientes, programas e serviços a serem utilizados por todas as pessoas, sem necessidade de adaptação ou projeto específico, incluindo os recursos de tecnologia assistiva. O conceito de desenho universal tem como pressupostos: equiparação das possibilidades de uso; flexibilidade no uso; uso simples e intuitivo; captação da informação; tolerância ao erro; mínimo esforço físico; dimensionamento de espaços para acesso; uso e interação de todos os usuários.
A sequência está correta em

Pode-se afirmar que a eficiência energética em edifícios está relacionada a construir minimizando insumos de obras e otimizando os recursos naturais como luz solar, água, ventilação natural, para então racionalizar a energia durante a operação do edifício. Considerando que o Building Information Modeling – Modelagem da Informação na Construção (BIM), é uma ferramenta que permite simular diferentes cenários, possibilitando a tomada de decisão baseada em evidências e dados, analise as afirmativas a seguir.
I. Pode-se basear a eficiência energética em dois pontos: a construção e a operação do edifício. O grande desafio dos engenheiros e arquitetos é encontrar o balanço ideal entre estes dois pilares. As simulações realizadas com a ajuda de ferramentas BIM aceleram o processo e aumentam a quantidade e a qualidade dos dados, para que sejam tomadas melhores decisões na fase inicial de execução do projeto.
II. A qualidade da iluminação dos ambientes é mais um desafio na concepção dos edifícios. As ferramentas BIM permitem simular diferentes tipos de lâmpada, a altura e a sua disposição, verificar diferentes cores e materiais de revestimentos, simular diferentes tamanhos e tipos de aberturas nos ambientes, analisando a quantidade de luz distribuída e, ainda, a utilização de sombreamento – brizes ou cortinas.
III. Os softwares paramétricos destinados a uma arquitetura sustentável podem apresentar modos de conceber, visualizar, gerar, desenhar e modelar formas físicas a partir de elementos naturais, onde cadeias de informação permitem que a forma se torne arquitetura com uma maior precisão, maior sustentabilidade, mais eficiência. Uma desvantagem é que os estudos paramétricos não permitem a obtenção de mobiliários urbanos.
IV. As ferramentas BIM permitem fazer simulações de cargas térmicas de aquecimento e resfriamento, que sofrem influências pelos ganhos de calor interno devido ao número de ocupantes e padrões de uso e operação da edificação e seus sistemas (iluminação e equipamentos). Elas variam em diferentes estações do ano, dependendo da orientação das fachadas, que podem ter insolação direta, ou que não pegam muito sol.
V. Uma vantagem da arquitetura paramétrica pode ser vista no momento em que uma mesma programação consegue gerar milhões de hipóteses diferentes a partir de vários parâmetros que mudam de acordo com seu contexto de inserção projetual; cada vertente de escolha do algoritmo pode gerar um novo ativo que em questões de minutos pode ser testado de diferentes formas para estudar múltiplas possibilidades de projeto dentro das premissas condicionadas na programação; a desvantagem é não possuir interface com o sistema BIM.
Está correto o que se afirma apenas em

Sanitários, banheiros e vestiários acessíveis devem obedecer aos parâmetros da ABNT NBR 9050/2020 quanto às quantidades mínimas necessárias, localização, dimensões dos boxes, posicionamento e características das peças, acessórios, barras de apoio, comandos e características de pisos e desnível. Devem, ainda, possuir entrada independente, de modo a possibilitar que a pessoa com deficiência possa utilizar a instalação sanitária acompanhada de uma pessoa do sexo oposto. Considerando o tipo de edificação, relacione adequadamente as colunas a seguir.
1. Edificação de uso público. 2. Edificação de uso coletivo. 3. Edificação de uso privado áreas de uso comum.
( ) Em edificação a ser ampliada ou reformada, o número mínimo de sanitários acessíveis com entradas independentes deve ser de 5% do total de cada peça sanitária com, no mínimo, um por bloco.
( ) Em edificação existente, o número mínimo de sanitários acessíveis com entradas independentes deve ser um por pavimento, onde houver, ou onde a legislação obrigar a ter sanitários.
( ) Em edificação a ser construída, o número mínimo de sanitários acessíveis com entradas independentes deve ser de 5% do total de cada peça sanitária com, no mínimo, um, onde houver sanitários.
( ) Em edificação a ser construída, o número mínimo de sanitários acessíveis com entradas independentes deve ser de 5% do total de cada peça sanitária com, no mínimo, um em cada pavimento, onde houver sanitário.
( ) Em edificação a ser construída, o número mínimo de sanitários acessíveis com entradas independentes, deve ser de 5% do total de cada peça sanitária, com, no mínimo, um, para cada sexo em cada pavimento, onde houver sanitários.
( ) Em edificação a ser ampliada ou reformada, o número mínimo de sanitários acessíveis com entradas independentes deve ser de 5% do total de cada peça sanitária com, no mínimo, um em cada pavimento acessível, onde houver sanitário.
A sequência está correta em

A ABNT NBR 15575-5/2021 estabelece critérios relativos ao desempenho térmico, acústico, lumínico e de segurança ao fogo, que devem ser atendidos individual e isoladamente pela própria natureza conflitante dos critérios de medições, referentes aos Sistemas de Coberturas (SC). Considerando que os SC exercem funções importantes nas edificações habitacionais, desde a contribuição para a preservação da saúde dos usuários até a própria proteção do corpo da construção, interferindo diretamente na durabilidade dos demais elementos que a compõem, analise as afirmativas a seguir.
I. A ABNT NBR 15575-5:2021, no que tange à adequação ambiental, considera que a avaliação técnica do impacto gerado ao meio ambiente pelas atividades da cadeia produtiva da construção ainda é objeto de muitas pesquisas e que no atual estado da arte não é possível estabelecer critérios, métodos de avaliação e níveis de desempenho; recomenda-se, para as edificações, a consideração dos aspectos relacionados na ABNT NBR 15575-1: 2013, Seção 18.
II. Segundo o critério para captação e escoamento de águas pluviais, o sistema de cobertura deve ter capacidade para drenar a máxima precipitação passível de ocorrer, na região da edificação habitacional, não permitindo empoçamentos ou extravasamentos para o interior da edificação habitacional, para os áticos, ou quaisquer outros locais não previstos no projeto da cobertura. O método de avaliação consiste na análise das premissas de projeto e verificação da compatibilidade entre as aberturas.
III. Em relação aos requisitos e critérios para a avaliação do isolamento acústico entre os meios externo e interno de coberturas, considera-se o isolamento a ruído aéreo do conjunto fachada e cobertura de edificações e o isolamento a ruído de impacto no piso (caminhamento, queda de objetos e outros) para as coberturas acessíveis de uso público e coletivo. O atendimento dos valores de desempenho é avaliado por meio de ensaios realizados em laboratório credenciado para os sistemas de vedações externas da unidade habitacional. Este requisito aplica-se, também, às fachadas e coberturas com função estrutural.
IV. Sobre o desempenho térmico, a norma descreve o processo de avaliação do desempenho térmico de coberturas, por meio do procedimento simplificado, que permite a verificação de desempenho térmico no nível mínimo, de caráter obrigatório. A avaliação dos níveis intermediário e superior deve ser realizada por meio do procedimento de simulação computacional, conforme item 11.4 da ABNT NBR 15575- 1:2021. A avaliação das coberturas deve ser realizada para os Ambientes de Permanência Prolongada (APP) da Unidade Habitacional (UH). As UH que possuírem APP que não atendam a um ou mais dos critérios descritos neste procedimento devem ser avaliadas pelo procedimento de simulação computacional.
V. Respeitando o critério de impermeabilidade, o SC não pode apresentar escorrimento, gotejamento de água ou gotas aderentes. Aceita-se o aparecimento de manchas de umidade, desde que restritas a, no máximo, 35% da área das telhas. Para os componentes, telhas e peças complementares, constituídos por plásticos, aços, alumínio, vidros, ou quaisquer outros materiais historicamente considerados impermeáveis, este requisito está implicitamente atendido. O projeto deve prever detalhes construtivos que assegurem a não ocorrência de umidade e de suas consequências estéticas no ambiente habitável.
Está correto o que se afirma apenas em
