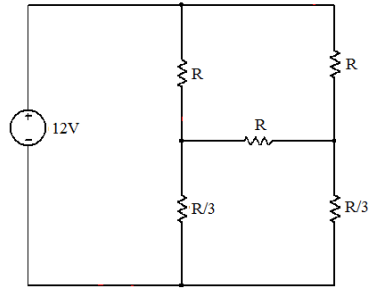

Sabendo que a fonte do circuito abaixo fornece 24W, determine o valor de R.

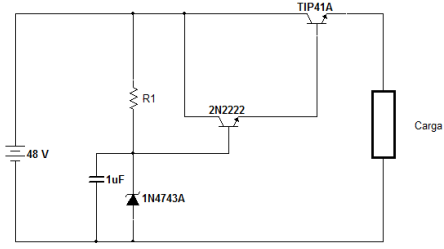

Para o circuito do regulador linear em malha aberta abaixo, determine o valor máximo de R1 de modo que o regulador tenha capacidade de fornecer pelo menos 10A para a carga. Para o zener operar adequadamente, é necessário uma corrente de 70 mA. O transistor 2N2222 apresenta um β1 de 50 e o transistor TIP41 um β2 de 20. A fonte apresenta uma tensão de 48V ± 10%. Tensão do zener de 13 V.

A partir da leitura do texto e da charge a seguir, analise as proposições que se colocam:

I. A charge corrobora o tema central do texto.

PORQUE

II. Mostra o incentivo à cultura ocorrendo na prática.

Fonte: https://br.pinterest.com/pin/411868328419265417/.

A respeito dessas preposições, assinale a alternativa correta.

Considerando a palavra “resiliência” (l. 35), analise as assertivas a seguir e assinale V, se verdadeiras, ou F, se falsas.

( ) O substantivo “resiliência” poderia ser substituído, sem prejuízo ao sentido do texto, por “suscetibilidade”.

( ) Caso a palavra se referisse a um objeto concreto, poder-se-ia tomar seu significado como “elástico”.

( ) O adjetivo formado a partir desse substantivo é invariável.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

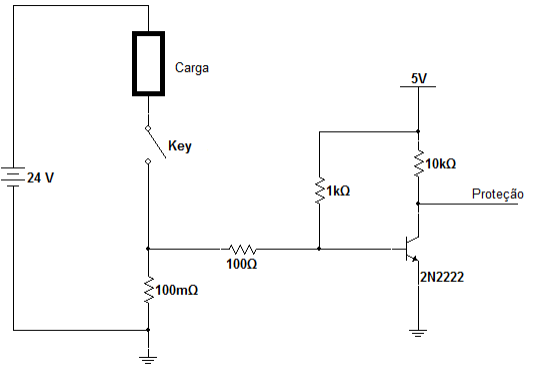

O circuito da figura a seguir é um detector de sobrecorrente na chave (Key) em função da impedância da carga. Determine a corrente mínima na carga necessária para que o circuito acione a saída de "Proteção" em nível baixo (tensão próxima de 0V). Considere a tensão Vbe do transistor em 0,6V.

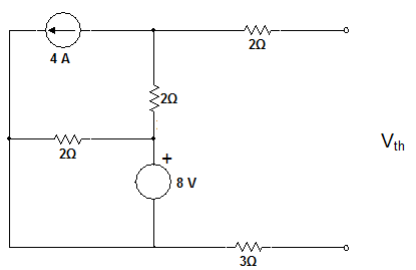

Determine para o circuito abaixo o equivalente de Thevenin. Assinale a alternativa que apresenta os valores de tensão de Thevenin (V_th) e resistência de Thevenin (R_th), respectivamente.

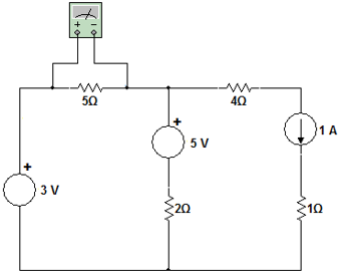

Determine a tensão medida pelo voltímetro no circuito abaixo.

A NR-10 prevê, no item 10.5.2, que o estado de instalação desenergizada deve ser mantido até a autorização para reenergização, devendo ser reenergizada respeitando a sequência de procedimentos abaixo. Assinale a alternativa que descreve a sequência correta para reenergização do sistema.

I. Retirada das ferramentas, utensílios e equipamentos.

II. Remoção da sinalização de impedimento de reenergização.

III. Retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização.

IV. Remoção do aterramento temporário, da equipotencialização e das proteções adicionais.

V. Destravamento, se houver, e religação dos dispositivos de seccionamento.

A NR 10 prevê, no item 10.12, a situação de emergência. Analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) As ações de emergência que envolvam as instalações ou serviços com eletricidade devem constar do plano de emergência da empresa.

( ) Havendo necessidade de primeiros socorros, os trabalhadores autorizados deverão acionar com brevidade o serviço médico para realização dos procedimentos de reanimação.

( ) A empresa deve possuir métodos de resgate padronizados e adequados às suas atividades, disponibilizando os meios para a sua aplicação.

( ) Os trabalhadores autorizados somente devem manusear e operar equipamentos de prevenção e combate a incêndio existentes nas instalações elétricas se não houver brigada de incêndio devidamente treinada.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Assinale a alternativa que indica o número correto de artigos presentes no trecho a seguir, considerando, inclusive, a ocorrência de artigos contraídos ou combinados a outras palavras. “Além do modelo híbrido, é preciso aprofundar o que queremos das escolas; qual ambiente físico melhor acolhe e estimula em uma era de uso exacerbado das tecnologias”.
