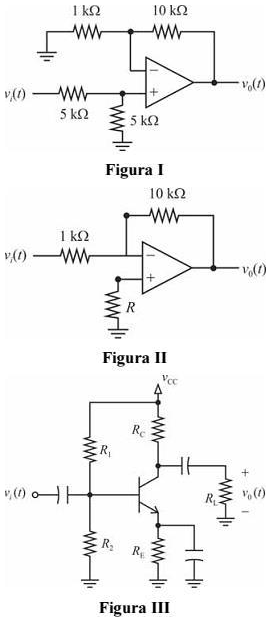

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.


No circuito da figura II, a razão entre a tensão de saída e a de entrada é igual a -10.

Julgue o item subsequente , relativo à conversão analógica-digital e digital-analógica.

Se um conversor analógico-digital tiver entrada analógica entre 0 V e 5 V e saída de 8 bits que formem números entre 0 e 255, então uma entrada de 2 V corresponderá à saída 102.

A seguir, é mostrada a representação de um sistema linear contínuo no tempo em que !$ A = \begin{bmatrix} 1 & 2 \\ 1 & 2 \end{bmatrix} !$

!$ \begin{cases} \dot{x} (t) = Ax (t) + Bu (t) \\ y (t) = Cx (t) + Du (t) \end{cases} !$

A respeito desse sistema, julgue o seguinte item.

Para que o sistema em análise seja observável, a matriz de observabilidade deverá ter posto igual a 3.

Julgue o próximo item , relativo à modulação e à codificação.

A eficiência espectral de um sistema de transmissão digital que utiliza 256-QAM corresponde a, no máximo, 8 bps/Hz.

Julgue o item a seguir, acerca de processamento de sinais.

A convolução entre os sinais e x(t) = 1 e y(t) = e^-t , que sejam avaliados somente para t 0, será igual a z(t) = 1 - e^-t .

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.

No circuito da figura III, como o transistor está operando na região ativa, ambas as junções base-emissor e coletor-base estão polarizadas diretamente.

Julgue o item a seguir, referente à análise de sistemas lineares contínuos no domínio da frequência.


O pico de ressonância representa o valor máximo da magnitude da resposta em frequência de um sistema linear em malha- fechada.

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.

No circuito da figura I, o ganho de tensão da entrada para a saída é igual a 10.

Julgue o item a seguir, referente à análise de sistemas lineares contínuos no domínio da frequência.

A largura de banda de um sistema linear é definida pela faixa de valores de frequências na qual a razão de variação de magnitude ultrapassa o valor de 3 dB.

Julgue o próximo item , relativo à modulação e à codificação.

Se um sinal de áudio analógico com largura de banda igual a 4 kHz for modulado em frequência em uma portadora de 100 MHz, o sinal modulado resultante ocupará sempre uma banda de 8 kHz.
