Considerando que uma carga equilibrada, ligada em triângulo, seja alimentada por uma rede trifásica de 60 Hz cuja tensão de linha seja de 220 V, que cada fase da carga seja representada por uma resistência de 40Ω conectada em série a uma indutância de 1/12H, e assumindo 3 como o valor aproximado de π , julgue o item a seguir.


O fator de potência da carga é 0,75 indutivo.

Acerca de máquinas elétricas, julgue o próximo item.


Se um motor de indução de rotor de gaiola, com oito polos e 60 Hz e resistência, por fase, igual a 0,3 Ω, for carregado até atingir o torque máximo e começar a desacelerar a 650 rpm por ter atingido o torque máximo, então o escorregamento desse motor, nessa situação, será superior a 1/3 .

A respeito de transformadores de corrente (TCs), transformadores de potencial (TPs) e disjuntores, julgue o item subsequente.


Para aplicação em um sistema com tensão nominal de 13,8 kV, recomenda-se adotar um TP do tipo indutivo. A ligação usual, nesse tipo de TP, é estrela aterrada-estrela aterrada.

Com base no circuito mostrado na figura acima e considerando que s é a variável usada no domínio da transformada de Laplace, julgue o item que se segue.

Se a tensão de entrada for do tipo degrau unitário, isto é, v_i (t) = u (t), então a tensão de saída será v₀ (t) = e^-t u (t).

Tendo como referência o circuito elétrico apresentado na figura acima, julgue o item a seguir.

Se a fonte de tensão de 15 V fosse substituída por um curto-circuito, V_o seria igual a 5 V

A respeito das características e das propriedades dos materiais condutores, isolantes e magnéticos, julgue o item a seguir.


Em um capacitor de placas planas e paralelas no qual a constante dielétrica do meio interplacas seja igual a 2,5, se o meio for substituído por outro de constante dielétrica 4, então, para que a capacitância não seja alterada, o espaçamento entre as placas deverá ser aumentado em 60%.

Tendo como referência o circuito elétrico apresentado na figura acima, julgue o item a seguir.

Pelos resistores de resistência 5 kΩ passa uma corrente de 1,5 mA.

Julgue o item a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

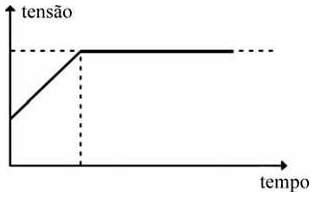

A figura abaixo ilustra o comportamento típico da tensão de partida de um motor de indução acionado por chave compensadora.

Com referência à figura acima, que ilustra parte da planta de um projeto de instalação elétrica predial de baixa tensão, bem como à segurança e à legislação que rege a execução de obras, julgue o item que se segue.


Caso uma empresa de engenharia seja contratada para executar a obra a que se refere o projeto em questão, ao se fazer o registro de anotação de responsabilidade técnica (ART), a assinatura do contratante será exigida mesmo que ele apresente cópia do contrato.

Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue o próximo item.

Para fins de cálculo de valores pu em um transformador trifásico de dois enrolamentos, a impedância base será maior no lado cujo enrolamento apresente maior tensão.
