Um sistema de armazenamento de líquido (com densidade constante !$ \rho !$) é constituído por dois tanques em série, cilíndricos, com seções transversais constantes A₁ e A₂, tal que a corrente de saída do primeiro tanque alimenta o segundo, conforme ilustrado a seguir.

As vazões volumétricas de saída do tanque 1 e do tanque 2 são dadas, respectivamente, por F₁ = h₁/R₁ e F₂ = h₂/R₂ tal que as resistências R₁ e R₂ são constantes e A₁R₁ = A₂R₂ . Se, em um tempo t = 0, a vazão de entrada F_in sofrer um degrau positivo, pode-se afirmar que o nível de líquido do tanque 2 apresentará resposta transiente

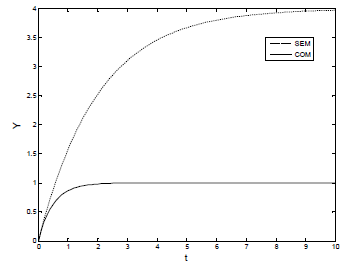

Um dado processo, quando submetido a uma variação de grau em uma entrada do tipo perturbação ou distúrbio, exibe as curvas de resposta mostradas abaixo para o caso sem controle (curva tracejada) e com controle (curva cheia), tal que Y é a variável controlada em variáveis-desvio.

Admitindo que o set-point não foi alterado, o valor absoluto do offset para o caso com controle é dado por

Seja a função de transferência em malha aberta: !$ G_p G_f G_m= \dfrac {2} {ts + 1} !$, tal que a constante de tempo t > 0 e GP , G_f e G_m são as funções de transferência do processo, da válvula e do elemento de medida, respectivamente.

Admitindo que a malha seja fechada com controle P (G_c = K_c), pode-se afirmar que o valor de ganho do controlador K_c(K_c > 0) que torna a resposta cinco vezes mais rápida que em malha aberta é

Sobre o comportamento de um líquido escoando em uma linha contendo uma bomba centrífuga, assinale a afirmativa incorreta.

Uma modificação de processo pretende reduzir o diâmetro de uma tubulação pela metade, mantendo a vazão constante.,

Admitindo que o fator de atrito permaneça inalterado, a perda de carga

Em uma tubulação de 0.1 m de diâmetro provida de um manômetro e um tubo de Pitot apropriadamente instalados para permitirem a medida direta da vazão, a pressão indicada no manômetro é de 50kPa e a pressão indicada no tubo de Pitot é de 100kPa. Assinale a alternativa que indica a vazão volumétrica de água (densidade igual a 1000g/L) nessa tubulação.

Relacione a condição térmica da carga de um separador do tipo flash à correspondente inclinação da reta de operação no plano formado por composição do vapor versus composição do líquido

1. Apenas líquido saturado

2. Mistura de líquido e vapor saturado

3. Apenas vapor saturado

( ) Igual a 90º

( ) Entre 90º e 180º

( ) Igual a 180º

Assinale a alternativa que mostra a relação correta, de cima para baixo.

Sobre a natureza do comportamento de fluidos, assinale a afirmativa incorreta.

Uma corrente com 10 Kmol/h de mistura binária com 50 % em mols de n-pentano e heptano são submetidos à destilação integral (flash). A relação de equilíbrio para n-pentano na temperatura e pressão de operação é dada por y = 5 x, sendo y a fração molar de n-pentano no vapor e x a fração molar de n-pentano no líquido. Para que a fase vapor contenha 98 % em mols de n-pentano, as vazões molares de vapor e líquido devem ser iguais a, respectivamente

Em um equipamento de extração líquido-líquido, utiliza-se metilisobutil-cetona (MIC) como solvente para se promover a separação de uma mistura com 55% de acetona e 45% de água, a 30ºC e 1 atm. O diagrama a seguir representa o comportamento do sistema em questão.

Sabe-se que as correntes de extrato e rafinado possuem, respectivamente, 45% e 2% de acetona.

Assinale a alternativa que fornece as melhores estimativas para a porcentagem de água na corrente de extrato (x_água,E) e para a razão entre a vazão do solvente e a vazão da mistura original alimentados ao equipamento (S/F).

Observação: todos os dados deste problema estão em base mássica, tal como as frações representadas no diagrama.
