Legenda
A – junta tratada com espaçador entre painéis e aplicação de selante do lado externo;
B – esqueleto metálico.

A figura precedente mostra uma planta com vista isométrica e o corte de um painel de fachada que reveste um esqueleto metálico. Tendo como referência os detalhes executivos de aço, como os mostrados na figura, julgue o item seguinte.

Para dotar a edificação de uma linguagem de arquitetura verdade, foi mantido o destaque da modulação visível, da retícula que define a vedação na fachada.

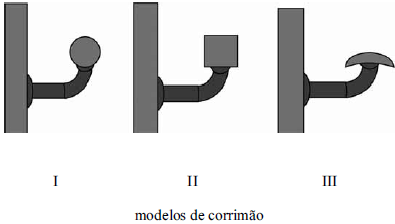

Nos termos da NBR 9077:2001, além da ausência de obstáculos e descontinuidades, o corrimão deve permitir que as mãos deslizem por ele sem causar ferimentos. Considerando essas informações e os modelos de corrimão apresentados, julgue o item a seguir.

O corrimão que melhor atende à norma citada é o mostrado na figura I.

A figura precedente ilustra um corrimão contínuo. Com referência a essa figura, julgue o item subsecutivo.

De acordo com a NBR 9077:2001, o corrimão deve ser contínuo e estar localizado entre 80 cm e 92 cm de altura acima dos degraus, conforme mostra o corrimão contínuo ilustrado. No entanto, em ambientes frequentados por pessoas de pequena estatura, como creches e escolas de educação infantil, é necessário instalar elementos verticais entre o corrimão e os degraus.

Quanto à acústica, o tempo de reverberação pode ser estimado por meio da seguinte expressão:

!$ t= 0,16 \large {V\over A + mV} !$

Nessa expressão, τ = tempo de reverberação (s); V = volume da sala (m³); A = absorção da superfície (m²); e m = absorção do ar (m = 0,12 para o ar a 2.000 Hz, 20 ºC de temperatura e 30% de umidade relativa). Com relação a essas informações, julgue o item subsecutivo.

É correto afirmar que, quanto maior for o tamanho da sala, menor será o tempo de reverberação do som e que a reverberação pode ser minimizada com o uso de materiais absorventes.

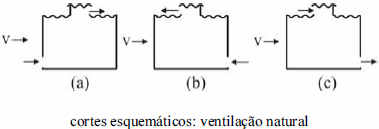

O principal sistema de renovação do ar é a ventilação natural, que pode ser promovida por: (a) efeito dos ventos; (b) diferença de densidade do ar interno e externo do ambiente (efeito chaminé); ou (c) conjugação do efeito dos ventos com efeito chaminé. Considerando essas informações e os cortes esquemáticos mostrados, julgue o item seguinte.

A partir das informações e das figuras apresentadas, é correto inferir que, nos três casos (a, b e c), o efeito dos ventos auxilia o efeito chaminé.

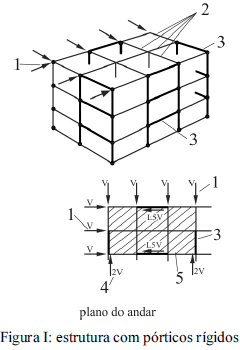

Legenda
1 – esforços horizontais; 2 – vigas rotuladas nas colunas;
3 – pórticos rígidos; 4 – resistência aos esforços horizontais;
5 – laje rígida

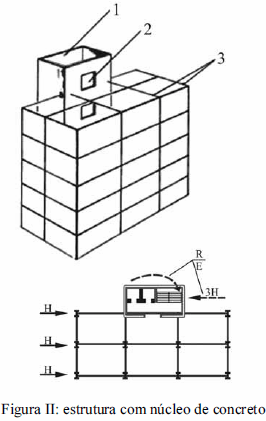

Legenda

1 – núcleo de concreto com torre de escadas e fosso para elevadores; 2 – abertura para acesso aos andares; 3 – vigas rotuladas nas colunas.

Considerando as figuras apresentadas, julgue o item a seguir no que se refere a modulação e racionalização das construções e estruturas em aço.

Um dos recursos para enrijecer esqueletos metálicos é o emprego de tirantes em diagonal — em xis. O emprego de pórticos estruturais e(ou) núcleos de concreto resistentes é apropriado para sistemas mais econômicos, uma vez que elimina o xis metálico.
