A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue o próximo item.

Considerando apenas os condutores que chegam até o QD, não é possível instalar tomada no quarto para aparelhos que funcionem em 220 V, porque há apenas um condutor fase chegando ao QD. Caso chegassem ao QD pelo menos dois condutores fases, seria possível instalar no quarto uma tomada que permitisse suprir energia em tensão 220 V.

A figura acima representa o esquema de um circuito magnético alimentado por uma bobina com corrente constante i. O núcleo ferromagnético é constituindo por um material com permeabilidade magnética relativa igual a 10.000. A seção reta ao longo do entreferro e do material ferromagnético é considerada constante, e no entreferro não há espraiamento do fluxo magnético.Considerando µ₀ = 4π×10^-7 H/m, o caminho médio (l_m) igual a 5 cm e a medida do entreferro 5 mm, julgue o item.

Caso a bobina tenha 1.000 espiras, a corrente necessária para produzir indução magnética no entreferro igual a 0,01 T deverá ser superior a 24 mA.

A figura acima representa o esquema de um circuito magnético alimentado por uma bobina com corrente constante i. O núcleo ferromagnético é constituindo por um material com permeabilidade magnética relativa igual a 10.000. A seção reta ao longo do entreferro e do material ferromagnético é considerada constante, e no entreferro não há espraiamento do fluxo magnético.Considerando µ₀ = 4π×10^-7 H/m, o caminho médio (l_m) igual a 5 cm e a medida do entreferro 5 mm, julgue o item.

A indutância da bobina é diretamente proporcional ao número de espiras N e proporcional ao quadrado da seção reta do entreferro e do material ferromagnético

A figura acima representa o esquema de um circuito magnético alimentado por uma bobina com corrente constante i. O núcleo ferromagnético é constituindo por um material com permeabilidade magnética relativa igual a 10.000. A seção reta ao longo do entreferro e do material ferromagnético é considerada constante, e no entreferro não há espraiamento do fluxo magnético.Considerando µ₀ = 4π×10^-7 H/m, o caminho médio (l_m) igual a 5 cm e a medida do entreferro 5 mm, julgue o item.

A relutância do entreferro é 1.000 vezes maior que a do material ferromagnético.

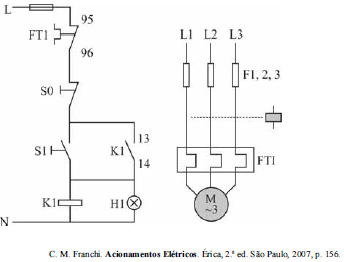

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue o item seguinte.

Há indicação no diagrama de força que o motor é acionado remotamente a partir de três pontos localizados em diferentes lugares.

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue o item seguinte.

O componente H1 no diagrama de comando é uma lâmpada de sinalização; quando esta lâmpada está acesa é sinal de que o contactor está energizado.

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue o item seguinte.

Caso o motor seja submetido à sobrecarga no seu eixo e a proteção atue para eliminar essa sobrecarga, somente o dispositivo FT1 deverá comandar o desligamento do motor.

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue o item seguinte.

É possível controlar a velocidade do motor interferindo nas correntes do rotor. No entanto, para que esse procedimento seja factível, é necessário inserir reostatos nos enrolamentos do rotor e ajustar a velocidade conforme a corrente de interesse.

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue o item.

Se determinado motor de corrente contínua tem a característica de conjugado versus rotação no eixo conforme ilustrado no gráfico abaixo, é correto afirmar que se trata de um motor do tipo excitação shunt em derivação.

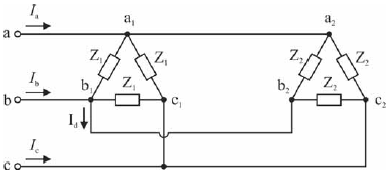

O circuito elétrico acima ilustra duas cargas em paralelo, ambas ligadas em triângulo. As cargas são supridas por uma rede elétrica trifásica, que fornece tensão equilibrada e simétrica. As impedâncias Z₁ e Z₂ são iguais a 1 + j2 Ω e 1 - j2 Ω,respectivamente. Considerando essas informações e que j = √-1 julgue o item subsecutivo.

As correntes I_a, I_b e I_c, embora apresentem ângulos de fase diferentes, terão necessariamente a mesma magnitude.
