Considere que, no circuito apresentado na figura acima, os potenciais nos pontos A, B, C, D, E, F e G sejam representados, respectivamente, por v_A, v_B, v_C, v_D, v_E, v_F e v_G e que o ponto B, fixado como potencial de referência, seja igual a 0 V. Considere, ainda, que I₁ e I₂ sejam correntes de malhas. Com base nessas informações, julgue o item seguinte.

Caso o resistor entre os nós E e F seja retirado do circuito, o modelo equivalente de Norton, para o circuito à esquerda dos nós E e F, deverá conter uma fonte de corrente CC com valor igual a 5 A, em paralelo com uma resistência de 35 Ω.

Considere que, no circuito apresentado na figura acima, os potenciais nos pontos A, B, C, D, E, F e G sejam representados, respectivamente, por v_A, v_B, v_C, v_D, v_E, v_F e v_G e que o ponto B, fixado como potencial de referência, seja igual a 0 V. Considere, ainda, que I₁ e I₂ sejam correntes de malhas. Com base nessas informações, julgue o item seguinte.

Considere que o resistor presente entre os nós C e E seja retirado do circuito. Nessa situação, o modelo equivalente de Thevenin, para o circuito entre os nós C e E, deverá conter uma fonte CC com 25 V em série com uma resistência de 30 Ω.

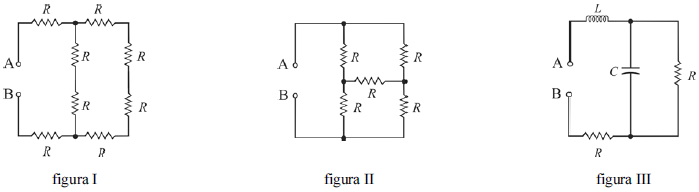

Nos circuitos elétricos acima apresentados (figuras I, II e III), todas as resistências são iguais a R, e a capacitância e a indutância são representadas, respectivamente, por C e L. Considerando que o circuito esteja em regime senoidal permanente, com frequência angular dada por ω, julgue o item que se segue.

No circuito da figura II, a resistência equivalente entre os pontos A e B é igual a R.

Nos circuitos elétricos acima apresentados (figuras I, II e III), todas as resistências são iguais a R, e a capacitância e a indutância são representadas, respectivamente, por C e L. Considerando que o circuito esteja em regime senoidal permanente, com frequência angular dada por ω, julgue o item que se segue.

No circuito da figura I, a resistência equivalente entre os pontos A e B é igual a

Em subestações há para-raios, transformadores de potencial (TPs) e transformadores de corrente (TCs), entre outros equipamentos. Acerca desse assunto, julgue o item que se segue.

Um TC utilizado para serviço de medição poderá também ser utilizado com eficiência para qualquer serviço de proteção.

Determinado material dielétrico com constante dielétrica ε_r > 1,presente no interior das placas paralelas de um capacitor, é submetido a um campo elétrico de intensidade E. Considerando essa situação hipotética, julgue o próximo item.

Nesse caso, a suscetibilidade do material é considerada nula.

Acerca da magnetização em materiais magnéticos, julgue o item subsequente.

Nos materiais magnéticos não magnetizados, como as ligas de aço, os domínios magnéticos estão fortemente alinhados, característica muito diferente do que ocorre em materiais magnetizados, como os ímãs.

Com relação a conceitos de eletromagnetismo, julgue o item seguinte.

Em geral, o aumento da temperatura aumenta a condutividade dos metais.

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue o item.

Considere um motor de indução trifásico com bobinas do estator conectadas em estrela. Caso apenas uma das bobinas do estator não tenha sido alimentada (esteja aberta) e o motor tenha sido ligado, a velocidade do motor não alcançará o valor nominal.
