O fator de potência de um circuito de corrente alternada é definido pela relação entre a potência real e a potência aparente. Em uma instalação com uma potência fixa, operando com um fator de potência de 0,5, o indicador de corrente mostra uma corrente de 50 A. Se essa instalação estivesse operando com fator de potência 1, a leitura no indicador seria igual a

Ao escolher materiais para uma dada aplicação, deve-se levar em conta propriedades mecânicas e físicas e também considerar o comportamento do material durante o processamento, o custo, a disponibilidade e outros aspectos. Acerca das aplicações dos principais materiais de engenharia, julgue os itens a seguir.

I Os ferros fundidos brancos são materiais não-dúcteis, muito frágeis, porém resistentes à abrasão e, por isso, recomendados para aplicações como freios de material ferroviário.

II A vulcanização por enxofre das borrachas estabelece ligações cruzadas que restringem os movimentos relativos entre as cadeias poliméricas, variando a elasticidade das mesmas. Quanto maior o grau de vulcanização, mais moles e elásticas as borrachas ficam.

III Os vidros temperados são vidros tratados termicamente de forma a introduzir tensões residuais de compressão nas suas superfícies, tornando-os indicados para aplicações que exijam resistência à tração.

IV Embora não apresente grande resistência à corrosão, o monel, nome dado a uma liga de cobre-níquel, é indicado para aplicações a altas temperaturas em função de suas excelentes propriedades mecânicas nessas condições.

V Os aços inoxidáveis conhecidos como 18-8 (18% Cr — 8% Ni) formam austenita estável à temperatura ambiente, o que lhes proporciona alta dureza e elevada resistência, porém com redução da resistência à corrosão, sendo, por isso, indicados para aplicações a temperaturas elevadas, como peças de fornos e estufas.

Estão certos apenas os itens

É possível evitar a corrosão ou minimizá-la consideravelmente por meio de métodos de prevenção adequados. Com relação aos métodos de prevenção da corrosão, julgue os itens a seguir.

I Placas de magnésio fixadas à superfície de dutos de aço enterrados é uma forma de proteção galvânica, pois essas placas tornam-se anodos de sacrifício, corroendo-se em lugar do aço.

II Pintar superfícies com tintas orgânicas não é uma forma efetiva de prevenção contra corrosão por camada protetora, pois a tinta não isola o metal do eletrólito corrosivo.

III O aço estanhado só estará protegido da corrosão enquanto a superfície do mesmo estiver completamente coberta. Se a camada de estanho for perfurada, o estanho passará a atuar como anodo, acelerando a corrosão.

IV A galvanização das chapas de aço, operação em que a chapa é recoberta com uma camada de zinco, é um exemplo de proteção contra corrosão pelo método de camada protetora.

V A aplicação de uma tensão elétrica contínua a uma tubulação subterrânea, tornando-a catódica, é um exemplo de prevenção contra corrosão pelo método de proteção galvânica.

Estão certos apenas os itens

Para haver corrosão galvânica, é necessário que se forme uma célula galvânica, ou seja, um circuito elétrico composto por um eletrólito e dois eletrodos com potenciais diferentes. A respeito do processo de corrosão eletroquímica, assinale a opção incorreta.

Um ventilador axial possui um rendimento interno = 0,8, um rendimento mecânico = 0,9 e uma vazão de 1,6 m³/s de ar atmosférico cuja densidade P é igual a 1,2 kg/m³, e desenvolve um trabalho específico interno Y = 375 J/kg. Nesse caso, a potência necessária para acionar esse ventilador será igual a

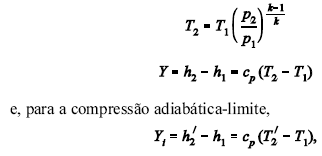

O processo mostrado no diagrama h-s acima ocorre em um turbocompressor axial que comprime ar ideal no qual, para a compressão adiabática reversível,

em que Y e Y_i indicam, em cada caso, o trabalho específico interno para máquinas que trabalham com fluidos compressíveis. Nessa situação, o rendimento interno do turbocompressor será dado por

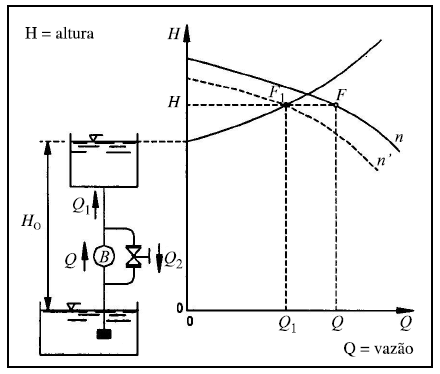

A figura acima mostra o esquema de uma instalação de bombeamento com by-pass, solução utilizada em algumas aplicações para variar a vazão, na qual a bomba é acionada por um motor elétrico. Acerca dessa instalação, julgue os itens a seguir.

II A bomba opera com vazão Q₁, enquanto a instalação solicita uma vazão Q.

III Se a rotação da bomba fosse reduzida de n para n', a bomba funcionaria no ponto F₁, reduzindo o consumo de energia elétrica.

IV A instalação mostrada pode ser representada pela equação H = H_o - H_p , em que H_p corresponde às perdas de carga na linha de sucção e recalque.

V Operando no ponto F(Q, H), a bomba consumirá mais energia que a necessária para o funcionamento da instalação.

Estão certos apenas os itens

A árvore mostrada na figura acima está submetida a uma carga axial P. Assumindo que não há problemas de flambagem nem existem tensões residuais em qualquer ponto do componente, a tensão será igual a P/S, em que S é a área de uma das secções

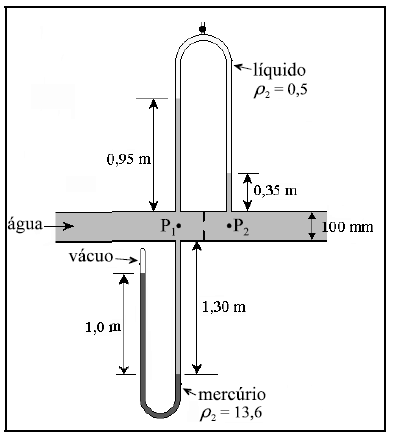

Um manômetro de tubo em U fechado, contendo mercúrio (P_r = 13,6), está instalado na parte inferior de uma tubulação de água, conforme mostrado na figura acima. No ponto P₁, diretamente acima da tomada de pressão, está montado um outro manômetro de tubo em U invertido, que contém um líquido de densidade relativa P_r = 0,5. Nessa situação, considerando os dados apresentados na figura, a pressão em P₂ será igual a

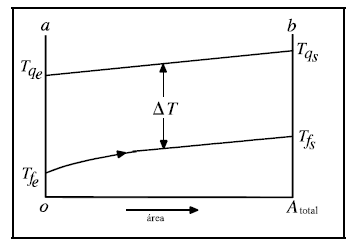

A figura acima mostra a variação de temperatura em dois fluidos ao longo de um trocador de calor simples do tipo tubo-e-carcaça concêntricos. T_fe e T_qe são as temperaturas de entrada dos fluidos frio e quente, respectivamente, e T_fs e T_qs são, analogamente, as temperaturas de saída dos fluidos frio e quente. A situação esquematizada
