Deseja-se determinar o fator de potência de um motor de indução trifásico, ligado em triângulo, conectado a um circuito de força equilibrado, e que é utilizado para o acionamento de uma bomba de recalque d'água de um prédio. Assinale a opção que apresenta um conjunto de medidores que, conectado ao circuito de força, permite, a partir de medidas adequadas, o cálculo correto do fator de potência desse motor.

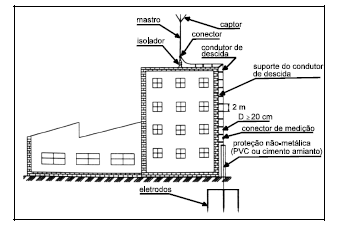

A figura acima mostra o esquema de um pára-raios de haste (ou do tipo Franklin), que foi instalado para proteger um edifício contra descargas atmosféricas. Na figura, são indicados os principais elementos do dispositivo, bem como a distância mínima da parede do prédio ao condutor de descida (D). A especificação do referido sistema de proteção contra descarga atmosférica (SPDA) segue a norma NBR-5419.

I Toda construção deve ser dotada de um SPDA.

II O condutor de descida deve ser somente de fio de cobre, com condutividade mínima de 98% para o tipo recozido.

III O isolador normalmente utilizado nesse sistema é confeccionado em porcelana vitrificada ou vidro temperado.

IV Todo condutor de descida é conectado na sua extremidade inferior a, no máximo, três eletrodos de terra.

V A conexão de medição é assim denominada em razão de ser desmontável, a fim de permitir a medição da resistência de aterramento.

Estão certos apenas os itens

Assinale a opção incorreta em relação à determinação, com base no método dos lumens, do nível de iluminamento (iluminância), a ser usado em um determinado ambiente de um prédio de serviços.

De acordo com a norma NBR-5410, os tipos de eletrodos que podem ser usados para a finalidade de aterramento em instalações de baixa tensão incluem

I canalizações metálicas de fornecimento de água.

II condutores nus.

III hastes ou tubos de aterramento.

IV barras ou placas metálicas.

V armações metálicas do concreto.

A quantidade de itens certos é igual a

A norma NBR-5410 estabelece alguns tipos de proteção que visam garantir a segurança de pessoas, de animais domésticos e de bens em geral contra danos imprevistos causados por instalações elétricas. Assinale a opção correta em relação aos tipos de proteção em baixa tensão, tendo como base a referida norma.

No Brasil, a energia elétrica em baixa tensão é fornecida na forma de corrente alternada, com freqüência de 60 Hz, mas a tensão nominal não é necessariamente a mesma em todos os estados da Federação. No entanto, algumas condições referentes ao ponto de entrada da rede elétrica são padronizadas em todo o país. Assinale a opção correta, acerca das condições no ponto de entrega de energia em se tratando de ramais para edificações prediais, tendo como base as normas técnicas brasileiras.

Julgue os itens a seguir, acerca de fusíveis utilizados em instalações elétricas de baixa tensão.

I Cobre, prata e estanho são materiais adequados para utilização como elemento metálico do fusível.

II A corrente nominal de um fusível é aquela que pode percorrêlo por tempo indefinido sem provocar aquecimento excessivo do dispositivo.

III O valor da corrente de fusão de um fusível é, normalmente, 20% superior ao valor da sua corrente nominal.

IV A tensão nominal de um fusível é a tensão de operação a partir da qual haverá danificação do fusível.

V Fusíveis de efeito retardado são adequados para a proteção de circuitos contra sobrecargas periódicas.

A quantidade de itens certos é igual a

Considere a situação em que um transformador de 225 kVA, pertencente a uma subestação que supre um edifício comercial, precisa ser substituído por outro semelhante, tendo igual potência nominal e relação de transformação. Para que a substituição possa ser realizada corretamente, os elementos mínimos que devem ser especificados no pedido de compra do novo transformador incluem

Atualmente, a infra-estrutura predial e residencial, em geral, deve ser concebida de forma a contemplar instalações elétricas de energia e de sinais de comunicações, projetadas seguindo normas específicas. Com o advento da Internet e dos serviços por ela suportados — que exigem, em muitos casos, tráfego seguro de informações em rede, tais como em transações comerciais —, torna-se necessário um projeto adequado do cabeamento estruturado das edificações, para que os sinais de comunicações sejam devidamente transmitidos aos seus destinos, sem sofrer interferências de sinais espúrios da rede de energia elétrica. Com relação a um sistema de cabeamento estruturado para fins de transmissão de sinais de comunicação em um edifício, projetado de acordo com a norma EIA/TIA 568A, assinale a opção incorreta.

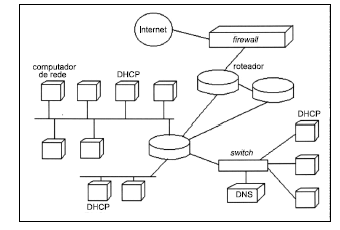

A figura acima mostra o esquema de uma rede de comunicação de dados, os seus serviços básicos e a estrutura de conectividade entre redes locais e a Internet. Com relação a essa rede, assinale a opção correta.
