Os sistemas de detecção e alarme de incêndio são um conjunto de dispositivos que fornecem indicação sonora e visual do incêndio por meio da identificação de fenômenos físicos primários e secundários provenientes da queima de combustível.

No contexto dos sistemas de detecção e alarme, é correto afirmar que:

Para o combate a incêndios são usados diversos equipamentos que têm por finalidade permitir o emprego do agente extintor do incêndio.

Dentro do contexto dos equipamentos de combate a incêndios, relacione os equipamentos a seguir com suas respectivas aplicações.

1. coletor

2. chave tipo T

3. mangote

4. esguicho

( ) Equipamento que é conectado à mangueira e que tem por finalidade, regular e direcionar o fluxo da água durante o combate ao incêndio.

( ) Usado, normalmente, para o abastecimento das viaturas.

( ) Equipamento empregado para abertura e fechamento do registro da válvula do hidrante.

( ) Peça metálica que recebe água de duas fontes e a canaliza para uma.

A relação correta, na ordem apresentada, é:

Em uma instalação onde ocorre o incêndio, deve-se tomar especial cuidado ao avançar pelas dependências do local, pois a sua abertura pode fornecer o comburente necessário para fazer com que o fogo se propague.

Dentre os tipos de comportamento do fogo, aquele caracterizado pela explosão em função de uma entrada repentina de ar, em uma dependência pouco ventilada, é denominado(a):

Uma instalação fabril hipotética paga mensalmente multa por consumo reativo excedente. Na análise da fatura de energia da instalação, é verificado que o consumo de energia ativa mensal é 600 kWh e que o consumo de energia reativa mensal é 800 kVArh. Para um mês comercial de 200 horas e considerando que os consumos mensais de potência ativa e reativa não oscilem ao longo dos meses do ano, a potência do banco de capacitores para corrigir o fator de potência para 0,92, em kVAr, é aproximadamente:

Dados:

cos^-1(0,92) = 23º

sen(23º) = 0,39

tan(23º) = 0,42

Durante a execução de serviços em eletricidade, devem ser adotadas medidas de proteção, de modo a garantir a segurança dos trabalhadores e das instalações.

Sob a luz da NR 10, a Norma Regulamentadora que trata da Segurança em Instalações e Serviços em Eletricidade, analise as seguintes afirmativas a seguir:

I. Nos serviços de eletricidade, as medidas de segurança individual são prioritárias às medidas de segurança coletiva.

II. A desenergização elétrica é uma medida de proteção individual.

III. A instalação de uma barreira física em um local onde é realizado um serviço de eletricidade configura uma medida de proteção coletiva.

Está correto somente o que se afirma em:

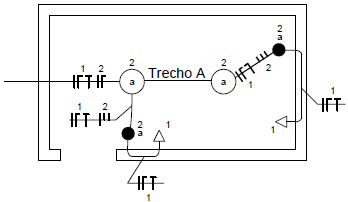

A figura acima apresenta um croqui do projeto das instalações elétricas de uma residência.

A correta representação dos condutores que estão instalados no eletroduto indicado por Trecho A é:

A seção de informática de uma empresa hipotética possui equipamentos sensíveis em suas instalações que necessitam de um regime de funcionamento sem interrupções. Com o intuito de atender a esse requisito, será instalado um sistema no-break com banco de baterias.

As instalações da seção de informática dispõem dos seguintes aparelhos:

- sistema de ar-condicionado: 200 V, 20 kW;

- servidores de informática: 200 V, 15 kW; e

- iluminação: 200V, 2 kW.

Sabendo-se que cada bateria é de 70 Ah, a quantidade de baterias necessária para fornecer energia durante 4 horas é:

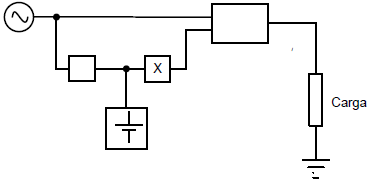

A figura acima mostra uma unidade de alimentação ininterrupta (UPS) estática, que alimenta uma carga em corrente alternada.

Da análise da figura, pode-se afirmar que o componente identificado com o X é o(a):

Leituras efetuadas em uma máquina indicam que os parâmetros de funcionamento estão apresentando uma queda de seu desempenho. Em função da observação desse comportamento da máquina, a equipe de manutenção da empresa realiza uma manutenção na máquina, que volta a apresentar o padrão esperado de funcionamento.

Diante do exposto, o tipo de manutenção executada na máquina é a:

Um transformador trifásico !$ \Delta \, - \, \Delta !$ é formado a partir de um banco de transformadores monofásicos de 500 kVA, 2000 V / 500 V.

Uma falha no sistema faz com que a proteção retire um dos transformadores do banco.

Diante do exposto, analise os itens a seguir.

I. O transformador trifásico deverá ser retirado de operação, posto que não terá condições de atender a carga com tensões trifásicas equilibradas no lado de baixa tensão, mesmo sendo aplicadas tensões trifásicas equilibradas no lado de alta tensão.

II. De modo a permanecer em operação, a tensão deverá ser reduzida a 1/3 do valor nominal.

III. De modo a permanecer em operação, sem o comprometimento de seus enrolamentos, a potência aparente do transformador deverá ser !$ \dfrac {1500} {\sqrt{3}} !$ kVA.

Está correto somente o que se afirma em:
