Questões do Concurso TJ-MS - PUC-PR

620556 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Meio Ambiente e SustentabilidadeEstudos Ambientais
PaisagismoPaisagismo Urbano

O planejamento contemporâneo da paisagem nas cidades ultrapassa a dimensão estética, incorporando soluções de problemas associados à água, ao clima e à ecologia urbana de forma geral. Estratégias que abrangem esses conteúdos promovem espaços públicos mais estimulantes e uma imagem local associada ao equilíbrio ambiental. Nesse contexto de tratamento paisagístico, são medidas consideradas sustentáveis

A

presença de vegetação, proteção da fauna urbana e canalização de cursos d’água.

B

calçamento com blocos de concreto intertravado, remoção de espécies vegetais exóticas e impermeabilização de encostas com risco de deslizamento.

C

canalização de cursos d’água, planejamento da arborização urbana e promoção do uso da madeira no mobiliário urbano.

D

promoção de áreas permeáveis com controle do risco de contaminação de aquíferos, planejamento da arborização urbana e instalação de biovaletas nas calçadas e estacionamentos.

E

remoção de espécies vegetais exóticas, uso de palafitas em ocupações de fundo de vale e promoção de áreas permeáveis com controle do risco de contaminação de aquíferos.

Provas

Questão presente nas seguintes provas

620555 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação

Leia o texto a seguir sobre uma das modalidades de representação em arquitetura.

Usamos cortes para projetar e comunicar os detalhes de construção de uma edificação, bem como a composição de móveis e equipamentos fixos. Na representação gráfica em arquitetura, contudo, os cortes são os melhores desenhos para revelar e estudar as relações entre a estrutura de pisos, paredes e coberturas de uma edificação e as dimensões e escala vertical dos espaços definidos por estes elementos.

CHING, Francis D. K. Representação gráfica em Arquitetura. Porto Alegre: Bookman, 2011. 71p.

Tendo essa forma de representação como essencial na comunicação pela representação gráfica arquitetônica, analise as afirmações a seguir e assinale a alternativa CORRETA.

A

O corte de uma edificação é representado pela sua secção horizontal, removendo-se uma das partes e tendo a projeção ortográfica da porção que permanece feita sobre o plano horizontal do desenho.

B

O corte de uma edificação é representado pela sua secção vertical, removendo-se uma das partes e tendo a projeção ortográfica da porção que permanece feita sobre o plano horizontal do desenho.

C

O corte de uma edificação é representado pela sua secção horizontal, removendo-se uma das partes e tendo a projeção ortográfica da porção que permanece feita sobre o plano vertical do desenho.

D

O corte de uma edificação é representado pela sua secção vertical, removendo-se uma das partes e tendo a projeção ortográfica da porção que permanece feita sobre o plano vertical do desenho.

E

O corte de uma edificação é representado pela sua secção vertical, removendo-se uma das partes e tendo a projeção oblíqua da porção que permanece feita sobre o plano vertical do desenho.

Provas

Questão presente nas seguintes provas

620554 Ano: 2017
Disciplina: Ética e Regulação Profissional
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Arquitetura

Considerando o disposto na Lei nº 12.378/2010, que regulamenta o exercício da Arquitetura e Urbanismo e dá outras providências, assinale a alternativa CORRETA.

A

Alterações em trabalho de autoria de arquiteto e urbanista, tanto em projeto como em obra dele resultante, somente poderão ser feitas mediante consentimento por escrito da pessoa natural titular dos direitos autorais, salvo pactuação em contrário.

B

Aquele que implantar ou executar qualquer trabalho técnico de criação ou de autoria de arquiteto e urbanista deve fazê-lo de acordo com as especificações e o detalhamento constantes do trabalho, mesmo se houver autorização em contrário, por escrito, do autor.

C

Ao arquiteto e urbanista é vedado acompanhar a implantação ou execução de projeto ou trabalho de sua autoria, por meio de preposto, sendo possível apenas averiguar pessoalmente a adequação da execução ao projeto ou concepção original.

D

Em havendo três coautores em projeto de arquiteto e urbanista, as alterações poderão ser realizadas desde que um dos coautores concorde com elas, independentemente da pactuação específica nesse sentido.

E

Ao arquiteto e urbanista que não participar de alteração em obra ou trabalho de sua autoria, é permitido o registro de laudo no Conselho de Arquitetura e Urbanismo de seu domicílio, apenas para garantir a autoria, não sendo possível limitar sua responsabilidade.

Provas

Questão presente nas seguintes provas

620553 Ano: 2017
Disciplina: Engenharia Civil
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×
Analista Judiciário - Engenharia Civil
Provas ×
Analista Judiciário - Engenharia Elétrica
Provas ×

Gerenciamento, Planejamento e Controle de Obras

Visando à elaboração de um cronograma de obra para o planejamento e o controle físico financeiro de um edifício com 4 pavimentos, sendo um subsolo com desnível de 4m em relação à rua, um pavimento térreo duplo, um pavimento tipo corporativo com capacidade de carga na laje de 1000 kgf/cm² e um pavimento de cobertura, analise as assertivas a seguir sobre as ferramentas gerenciais que poderão ser utilizadas na atividade e assinale a CORRETA.

A

Após a elaboração da EAP (Estrutura Analítica de Projeto), poderá ser confeccionado o cronograma físico financeiro da obra.

B

A utilização de pavimento térreo duplo nos obriga a utilizar o método do PDCA (PLAN - DO - CHECK – ACT), pois somente pavimentos térreos simples são contemplados no cronograma físico financeiro.

C

A existência de subsolo com desnível de 4m obriga serviços de contenção de solos e fundações. Estes influenciam na confecção da EAP (Estrutura Analítica de Projeto), de modo a não ser possível contemplá-los no cronograma físico financeiro.

D

A carga de 1000 kgf/cm² altera completamente o sistema de aferição da estrutura da edificação, dificultando a elaboração do cronograma físico financeiro.

E

A construção do cronograma físico financeiro independe da confecção de uma EAP (Estrutura Analítica de Projeto).

Provas

Questão presente nas seguintes provas

620552 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Instalações PrediaisInstalações Elétricas

Na vistoria de uma instalação elétrica de uma edificação, foi constatado que a rede elétrica do chuveiro estava composta por:

Rede elétrica de 220 V

1 disjuntor de 30A

1 chuveiro elétrico de 6000 W

Fiação de 2,5 mm²

A partir dessa constatação, o vistoriador emitiu um relatório. Sobre o relatório do vistoriador, marque a alternativa CORRETA.

A

O disjuntor deve ser alterado para uma capacidade de 20A, regularizando o circuito.

B

O chuveiro tem potência elevada e o disjuntor não aguenta essa potência. Para regularizar o circuito, deve-se utilizar um disjuntor de maior amperagem.

C

Existindo problema no circuito, não deve haver preocupação, pois o disjuntor desarmará automaticamente.

D

Essa rede, nessas condições, não irá funcionar.

E

A fiação elétrica da instalação está incorreta. Essa bitola é deficiente e existe risco.

Provas

Questão presente nas seguintes provas

620551 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×
Analista Judiciário - Engenharia Civil
Provas ×
Analista Judiciário - Engenharia Elétrica
Provas ×

Arquitetura Digital

Considere a planilha apresentada a seguir, elaborada no Microsoft Excel 2016, na sua instalação padrão do Windows.

enunciado 620551-1

Escolha a alternativa CORRETA, que corresponde ao resultado que será exibido na célula H4, após o usuário apertar a tecla ENTER tendo inserido nessa mesma célula o seguinte conteúdo: =PROCV($H$3;$B$3:$E$7;4;1).

Provas

Questão presente nas seguintes provas

620550 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação

Em arquitetura, o desenho técnico é a principal forma de expressão, ou seja, sem a representação do desenho, não é possível que o arquiteto comunique seu projeto aos demais agentes da construção civil. Portanto, o desenho arquitetônico é uma aplicação especializada do desenho com base em normas técnicas, voltada para a representação de projetos de arquitetura. O projeto de arquitetura se exprime como um código, uma linguagem, estabelecida entre o emissor (o desenhista ou arquiteto) e o receptor (o leitor do projeto), e deve conter todas as informações necessárias para que possa ser completamente compreendido e executado. A respeito de desenho técnico de projetos de arquitetura, é CORRETO afirmar que:

A

seu entendimento envolve um certo nível de treinamento para que seja elaborado na linguagem correta de desenho, descrevendo, de maneira compreensível, informações técnicas relativas a uma concepção arquitetônica. Segue normas de codificação fundamentadas na significação de retas, curvas, círculos e formas geométricas para poder ser claramente compreendido por outros profissionais envolvidos.

B

a escala é uma razão expressa pela medida do desenho e a medida do objeto representado, ou seja, é a relação que indica a proporção entre cada medida do desenho e a sua dimensão real no espaço. Portanto, a escolha da escala de um desenho é determinada pelo tamanho da folha que se pretende utilizar, independentemente da necessidade de detalhe da informação em fase na etapa projetual demonstrada.

C

o elemento base para representação de grande parte do desenho arquitetônico é a linha. Em um desenho constituído somente de linhas, a informação arquitetônica transmitida (espaço volumétrico; definição dos elementos planos, sólidos e vazios; profundidade) precisa ser identificada com informações complementares textuais para que os elementos arquitetônicos atribuídos possam ser identificados.

D

as cotas são necessárias à caracterização da forma e da grandeza do objeto e devem ser indicadas diretamente sobre o desenho. No entanto, caso o projetista considere adequado, pode estabelecer que, posteriormente, o cálculo ou a estimativa de medidas venha a ser complementada pelo leitor do projeto como recurso complementar ao processo projetual.

E

o AUTOCAD é um software produzido pela empresa americana Autodesk para representação de desenhos técnicos de projeto arquitetônico, assistidos por computador. Seu formato de arquivos é o .dwg, considerado de uso obrigatório pelas normas técnicas quando da aprovação de projetos em órgãos públicos por já virem pré-configurados com os padrões estabelecidos pelas NBRs.

Provas

Questão presente nas seguintes provas

620549 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Instalações PrediaisSegurança Contra Incêndio e Pânico

Em um projeto de prevenção de incêndio de uma edificação, especificou-se um sistema de proteção contra incêndio sob comando. Nesse tipo de sistema de proteção, é possível afirmar que

A

as caixas destinadas a hidrantes de recalque devem ficar localizados no passeio, enterradas e com engate de mangueira a 45º, voltadas para cima.

B

nesses sistemas de proteção, as bombas de pressurização não são necessárias, podendo ser dispensadas.

C

a reserva técnica de incêndio está situada em reservatórios inferiores e é recalcada na situação de incêndio.

D

é necessário um sistema de bombas de recalque hidráulico e um sistema de bombas principal, sendo ambos comandados pelo corpo de bombeiros.

E

as mangueiras devem ser dispostas abrigadas conforme especificado, sendo que as flexíveis podem ser acondicionadas enroladas ou dobradas, facilitando a utilização.

Provas

Questão presente nas seguintes provas

620548 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×

Tecnologia das ConstruçõesAcabamentos
Tecnologia das ConstruçõesPatologias

Uma edificação apresenta problemas em seu revestimento externo em placas cerâmicas e as evidências são descolamento de placas e eflorescências. Numa análise inicial, pode-se afirmar que

A

as eflorescências podem ser decorrentes da presença de água na base, ou de substâncias agressivas, que são transportadas à superfície, gerando essa substância esbranquiçada.

B

os descolamentos são problemas muito comuns, decorrentes da variação de temperatura por incidência solar e dilatação térmica.

C

a aplicação correta do revestimento de base impede a ocorrência do descolamento das peças.

D

as eflorescências ocorrem em produtos não esmaltados, indicando deficiência de especificação do produto.

E

as eflorescências aparecem sempre com a presença de fungos.

Provas

Questão presente nas seguintes provas

620547 Ano: 2017
Disciplina: Arquitetura
Banca: PUC-PR
Orgão: TJ-MS

Provas:

Analista Judiciário - Arquitetura
Provas ×
Analista Judiciário - Engenharia Civil
Provas ×

Planejamento e Controle de Obras

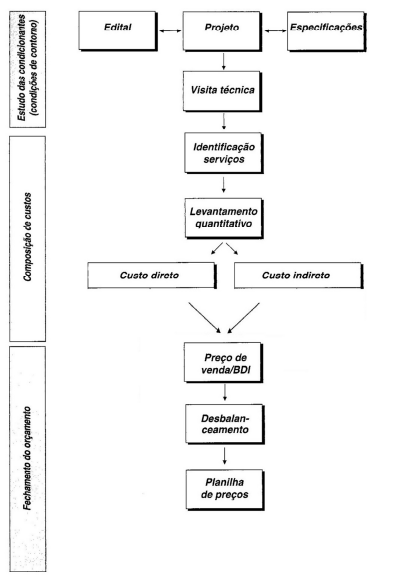

Observe o fluxograma apresentado a seguir com suas etapas de estudo condicionantes, composição de custo e fechamento do orçamento.

enunciado 620547-1

Referência: MATTOS, Aldo Dórea. Como preparar orçamentos de obras. 1ªEd. São Paulo: PINI, 2006. 31p.

Sobre orçamento e composição de custo, analise as afirmações a seguir e marque a CORRETA.

A

O BDI é o percentual de lucro de uma obra.

B

O levantamento quantitativo permite precificar a edificação.

C

O custo direto e o custo indireto irão construir o custo total da obra civil, sendo que somente a composição dos custos unitários permite orçar e confeccionar o real custo da obra.

D

Ao utilizar o desbalanceamento do BDI, com sua aplicação não uniforme, evita-se o jogo de planilha de preços.

E

A planilha de preços é composta pela multiplicação dos custos diretos e indiretos e do levantamento quantitativo.
