Uma linha de transmissão de 120 km de extensão possui impedância em série própria igual a 0,02 + j0,05 [O/km] e impedância mútua entre as fases de j0,02 [O/km]. A impedância de sequência direta para essa linha, em ohms, é

Para a partida de um motor trifásico foi utilizada uma chave estrela-delta. Se a corrente de partida desse motor na configuração estrela é igual a I , na configuração delta a corrente será igual a

A reatância de uma máquina síncrona de 50 MVA e 15 kV é de 10%. O valor dessa reatância, em p.u., sabendo-se que as bases no setor em que se encontra esse equipamento são de 100 MVA e 30 kV, é

Dois motores de corrente contínua têm potências e velocidades nominais iguais, um, com excitação em derivação, e outro, com excitação série. Com respeito a esses motores, analise as afirmações seguintes.
I – No motor com excitação em derivação, a corrente de excitação é pequena em relação à corrente nominal.
II – No motor com excitação série, a queda de tensão no enrolamento de excitação é pequena em relação à tensão nominal.
III – Para ambos os motores, a queda de tensão no enrolamento de excitação é pequena.
É correto o que se afirma em

Uma subestação que se liga à rede pública de distribuição de média tensão e disponibiliza ao usuário baixa tensão possui dois transformadores em paralelo e atende a uma demanda total de 1125 kVA. Dados dos transformadores:
• Trafo 1: potência de 500 kVA nominais e impedância percentual de 2,5%.
• Trafo 2: potência de 750 kVA nominais e impedância percentual de 3%.
Com base nos dados acima, a distribuição de cargas para as unidades de transformação 1 e 2 são dadas pelas demandas parciais, em kVA, respectivamente, por

O disjuntor termomagnético e o dispositivo à corrente Diferencial Residual (DR) são equipamentos de proteção muito utilizados em instalações elétricas de baixa tensão. As suas atuações ocorrem

A respeito do curto-circuito em uma linha de transmissão, analise as afirmativas.
I - O curto-circuito trifásico depende somente do circuito equivalente de Thèvenin de sequência positiva.
II - O curto-circuito bifásico depende dos circuitos equivalentes de Thèvenin de sequências positiva e zero.
III - O curto-circuito monofásico depende dos circuitos equivalentes de Thèvenin de sequências positiva, negativa e zero.
Está correto APENAS o que se afirma em

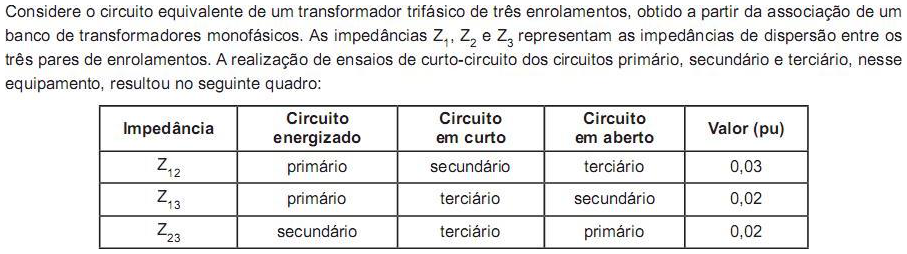

A partir desses resultados, os valores das impedâncias Z₁ , Z₂ e Z₃ do circuito, em pu, equivalente desse banco de transformadores são, respectivamente,

Considere um motor trifásico de 10 HP (1 HP = 746 W), com rendimento de 80%, fator de potência de e alimentado por uma tensão de linha de 100 volts. A corrente elétrica a ser considerada no dimensionamento dos cabos elétricos utilizados em sua instalação, em ampères, é

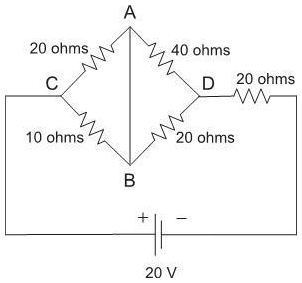

A figura acima apresenta um circuito elétrico, puramente resistivo, alimentado por uma fonte CC. As correntes elétricas nos trechos entre os pontos A-B, C-A e B-D são, respectivamente, em ampères, iguais a
