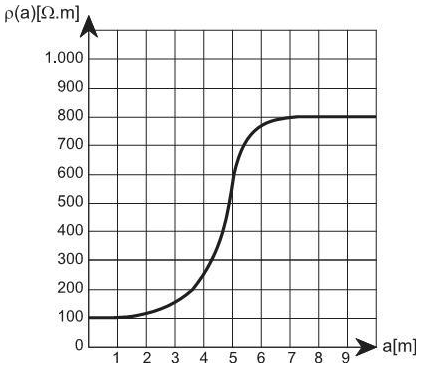

Com o objetivo de elaborar o projeto de malha de terra de um centro de processamento de dados, foi levantada a curva ?(a) x por meio do método de Werner, conforme a figura acima. Com base no método simplificado para a estratificação do solo em duas camadas, considere as afirmativas abaixo.
I - A resistividade da 1^a camada do solo é aproximadamente igual a 800 Om.
II - A reflexão do solo vale 7/9.
III - A resistividade da 2^a camada do solo é aproximadamente igual a 450 Om.
Está correto APENAS o que se afirma em

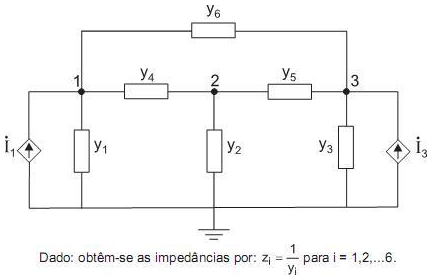

Considere o circuito da figura acima, com três nós (1, 2 e 3), seis admitâncias (y₁ a y₆ ), alimentado por duas fontes senoidais de corrente, em regime permanente. Equacionando a solução desse circuito na forma matricial, obtém-se I = Y.V, onde I é o vetor das injeções de correntes nodais, Y a matriz de admitância nodal, e V o vetor das tensões nodais. A expressão do elemento Y₂₂ da matriz Y é

Para o circuito apresentado na figura acima, o valor da tensão V_x , em volts, é

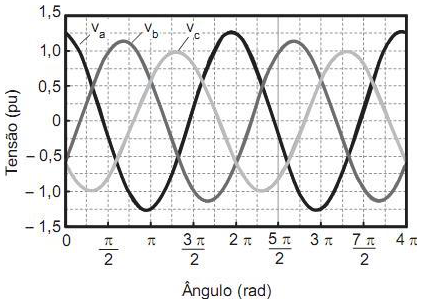

A figura acima mostra a forma de onda da tensão trifásica em um determinado ponto de um sistema de distribuição. Os fasores representativos das componentes de sequências zero, positiva e negativa são V₀ = 0,02 ? 20° pu, V₁ = 0,80 ?5° pu e V₂ = 0,10 ?45° pu, respectivamente. No ponto em questão, o valor percentual do fator de desequilíbrio de tensão é

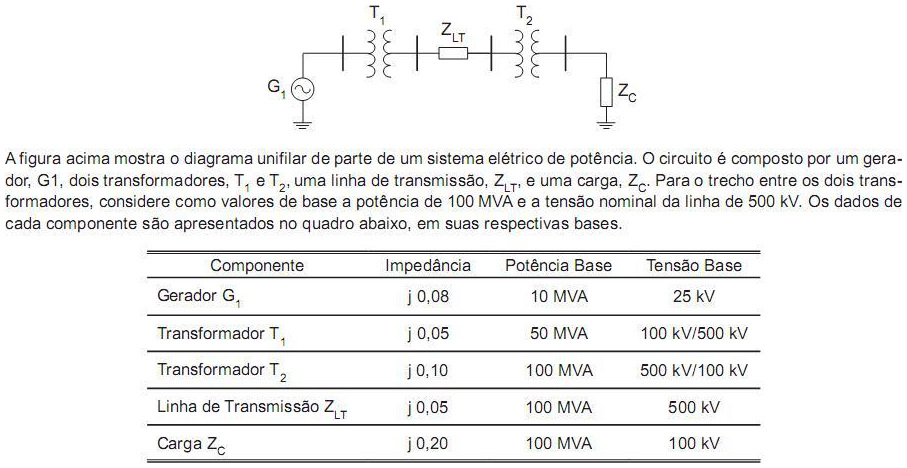

De acordo com as informações acima, e supondo que o gerador está operando com tensão de 25 kV, o valor do módulo da corrente que passa pela linha, em valores por unidade (pu) na base da linha, é

O circuito trifásico da figura acima mostra uma carga alimentada por uma fonte. A tensão da fonte é tal que as componentes de sequência zero, positiva e negativa são 9 ? 0° V, 110 ? 15° V e 20 ? 5° V , respectivamente. A carga é aterrada por meio de uma impedância, conforme indicado na figura. De acordo com essas informações, o valor, em ampère, do módulo da corrente de sequência zero presente no circuito é

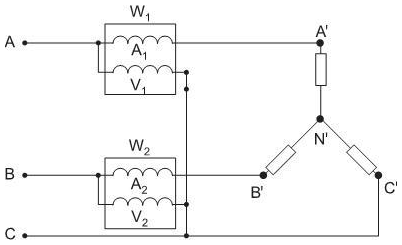

A figura acima apresenta dois wattímetros W₁ e W₂ ligados a uma carga trifásica, com suas respectivas bobinas de tensão e corrente medindo A₁ , V₁ e A₂ , V₂ . Sabe-se, pelo método adotado para a medição, que a potência ativa trifásica é dada pela expressão P_3F = A₁ V₁ cos 25° + A₂ V₂ cos 85° .Essa carga possui um fator de potência igual a

As constantes generalizadas de circuito de uma linha de transmissão monofásica são A = 0,80 < 1,5°, B = 145 < 85°Ω, C = 0,0025 < 89,7° S e D = 0,80 <1,5°. Considere que a linha está em vazio, em regime permanente, e a tensão no terminal emissor é igual a 100 < 0° kV. Então, o valor, em kV, do módulo da tensão no terminal receptor da linha é

Em relação aos dispositivos de proteção, seccionamento e comando de circuitos, empregados em instalações elétricas, de acordo com as Normas em vigor e a disponibilização dessas unidades no mercado, afirma-se que o(s)

Em um sistema de bombeamento de água, utiliza-se uma bomba centrífuga cuja vazão e altura de carga total são, respectivamente, 0,5 m ³/s e 3 m quando operando a 1.800 rpm. A bomba é acionada por um motor elétrico síncrono de 4 polos, conectado a uma rede elétrica de frequência igual a 60 Hz. Considere que o escoamento é permanente, não viscoso, uniforme e sem perdas. Se o motor elétrico for substituído por um motor síncrono de 2 polos, então, nessa nova condição, a altura de carga total da bomba, em metros, é
