Inicialmente a bomba opera com uma vazão de 720 m³/h, com velocidade de rotação descrita anteriormente (3500 rpm).
A partir do conceito da lei de similaridade para bombas, qual a altura manométrica obtida, em m, caso a velocidade de rotação dessa bomba seja alterada para 1750 rpm?

Considere uma esfera homogênea de volume V _esf , construída com um material cujo peso especifico é λ_x . Essa esfera é imersa em um recipiente com água, com peso específico λ_água e volume V_água .

Qual deve ser a expressão do peso específico da esfera para que, quando imersa na água, fique equilibrada de modo que o nível da água passe exatamente pelo seu centro?

Considere a operação de duas bombas centrífugas, idênticas à apresentada, conectadas em paralelo. A altura manométrica total do sistema é denominada H _man-total e a vazão total do sistema é denominada Q _total . As unidades de medida não foram alteradas. Qual a expressão característica que define a altura manométrica total do sistema?

Uma bomba centrífuga opera em uma velocidade de rotação de 900 rpm e com uma vazão de 40 m³ /h. Sabe-se que o diâmetro do impelidor da bomba é de 20 cm. Deseja-se substituir essa bomba por outra do mesmo tipo, porém, com diâmetro do impelidor de 10 cm e operando com uma velocidade de rotação de 1800 rpm.


Considerando que o fluído de trabalho é ideal e que todos os critérios de similaridade dinâmica são satisfeitos, o valor da vazão, em m³ /h, após a substituição da bomba, é

Um determinado gás realiza um trabalho de 5 Joules, após receber uma quantidade de calor Q = 20 Joules.
Como a energia interna do sistema, antes de receber o calor, era U = 80 Joules, qual será, em Joules, essa energia após esse recebimento de calor?

A grandeza que se caracteriza como a quantidade de energia contida em uma substância que sofre uma reação é a(o)

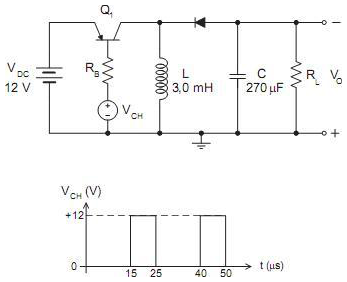

Na figura abaixo é apresentado o circuito de um conversor buck-boost, onde a evolução no tempo da tensão V_CH que controla o chaveamento do transistor de potência Q₁ também é mostrada. Assuma que o transistor funciona como uma chave ideal.



Dessa forma, considerando que o conversor acima está operando em modo contínuo e que o capacitor é grande o suficiente para que a tensão sobre ele seja considerada constante, a tensão média V_O na saída, em volts, será de

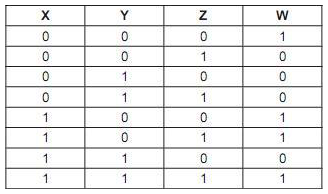

Deseja-se projetar um circuito lógico combinacional que receba três entradas digitais X, Y e Z, e produza uma saída W, de acordo com a seguinte tabela verdade:




Um circuito digital que realiza tal função lógica é apresentado em

Na figura abaixo, é apresentado o circuito de um retificador, onde os diodos D₁ e D₂ são considerados ideais e a tensão na entrada é dada por V_S(t) = 200·sen(120π t).




Dessa forma, o nível médio da tensão, em volts, sobre o resistor de carga R_L será

No circuito da figura acima, considere o amplificador operacional ideal. Nesse circuito, a(o)
