Relés de sobrecorrente são dispositivos empregados para realizar a proteção de motores elétricos contra sobrecarga. Em um projeto de proteção de um motor de indução trifásico, 220 V, 17,3 kW, fator de potência 0,8 e rendimento 0,9, que tem a capacidade de operar com uma elevação de temperatura admissível de 40 º C, o valor aproximado da máxima corrente de ajuste do relé, em ampères, é

Um motor síncrono de uma indústria é empregado para acionar uma carga que demanda uma potência constante, com fator de potência indutivo. Esse motor é alimentado com tensão terminal e frequência constantes. Em determinado ponto de sua operação, ajustes são feitos no motor de modo que a corrente de campo do rotor sofra um aumento.

Considerando-se desprezíveis as perdas no motor, ocorrerá

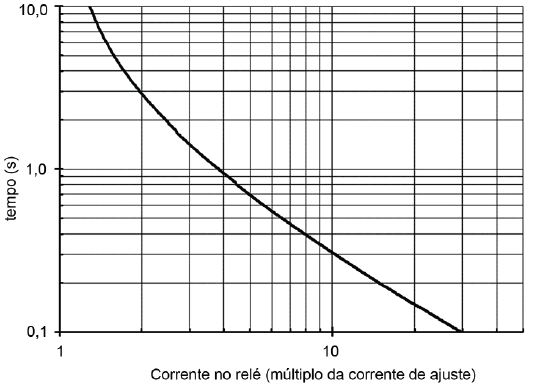

Considere um ramal de distribuição de 13,8 kV, protegido por um relé de sobrecorrente temporizado, que obedece à seguinte curva de proteção:

Sabe-se que
• a relação de transformação do transformador de corrente é 100:5; • a corrente de ajuste secundária da unidade temporizada é 3 A. Caso ocorra uma falta bifásica no ramal, cujo valor da corrente seja de 480 A, em quantos segundos, a partir do instante em que ocorreu a falta, o relé deverá atuar?

Fasores são elementos complexos, bastante empregados na solução de circuitos em corrente alternada, em seu estado estacionário senoidal.

A Figura abaixo mostra o diagrama fasorial de uma fonte de tensão monofásica E alimentando uma carga com tensão terminal V_T, conectadas por meio de um cabo, cuja impedância é Z = R + jX.

Analisando-se o diagrama fasorial, conclui-se que a

Uma carga monofásica do tipo impedância constante,composta por uma resistência de 3 ohms e indutância de 0,05/π Henry, é alimentada por uma fonte de tensão ideal,senoidal, de 100 V e 40 Hz.

A corrente elétrica na carga, em ampères, é igual a

A equação matricial que relaciona corretamente as correntes elétricas de um sistema trifásico às suas componentes simétricas é dada por:

A expressão da matriz M é:

Um motor de indução trifásico (MIT), 220 V, 6 polos, 60 Hz, ligação Y opera com um escorregamento de 5%. Esse motor drena da rede elétrica uma corrente de 40 A e opera com um fator de potência 0,8 (indutivo).

Sabendo-se que as perdas do motor, nessas condições de operação, são 1.200 W, o valor aproximado do torque mecânico aplicado à carga, em Nm, é

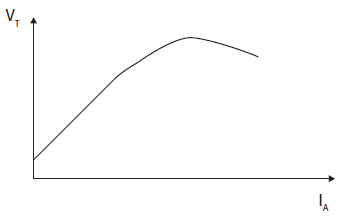

A característica terminal de um gerador é a curva que representa a variação de sua tensão terminal (V_T) em função de sua corrente de carga (I_A). Essa característica depende da forma de excitação de seu circuito de campo.

Analisando-se a Figura mostrada acima e sabendo-se que o circuito de campo do gerador é sujeito à saturação, constata-se que essa curva corresponde à característica terminal típica do gerador de corrente contínua

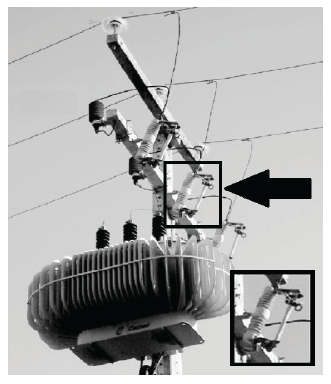

Considere a Figura a seguir que mostra um trecho de uma rede de distribuição aérea.

O dispositivo destacado na Figura é um(a)

Um motor de corrente contínua shunt, alimentado por uma fonte de tensão constante e operando em suas condições nominais, subitamente perde seu circuito de campo.

Essa falha durante a operação provocará a(o)
