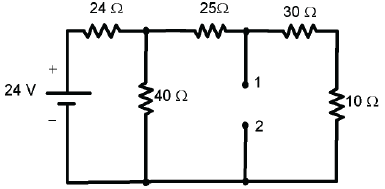

Considere o circuito elétrico de corrente contínua mostrado na Figura a seguir:

Com base nos teoremas de Norton e Thevenin, qual é o valor, em ohms, da resistência equivalente desse circuito, medida entre os pontos 1 e 2?

Foi solicitado a um engenheiro que projetasse um ramal de distribuição aéreo de 13,8 kV, de 8 km de comprimento, para alimentar diversas cargas ao longo de seu comprimento. Estima-se que as cargas a serem alimentadas por esse ramal podem ser aproximadas por uma carga trifásica uniformemente distribuída, cuja densidade linear de carga é de 250 kVA/km.

Sabendo-se que a máxima queda de tensão percentual admitida no ramal é de 4%, o maior coeficiente de queda de tensão admissível do ramal em %/ MVA.km é

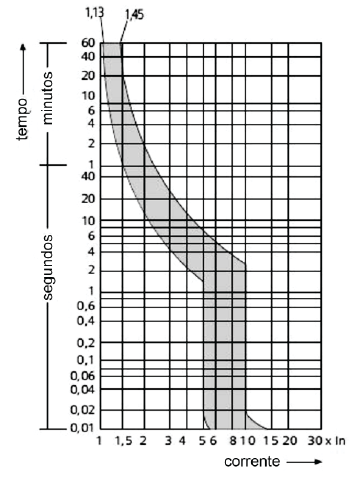

O esquema de aterramento de um sistema elétrico é o TN. Um usuário dessa instalação foi submetido a um choque por meio de um contato indireto. Para a intensidade desse choque, o tempo máximo de exposição deve ser de 6 segundos. A curva do disjuntor de 20 A do circuito do equipamento onde o usuário foi submetido ao choque é o apresentado na Figura abaixo.

Sabendo-se que o disjuntor relaciona múltiplo de corrente nominal e tempo de exposição, para que o usuário tenha a sua integridade salvaguardada, a corrente de falta deve assumir um valor, em ampères, aproximadamente igual a

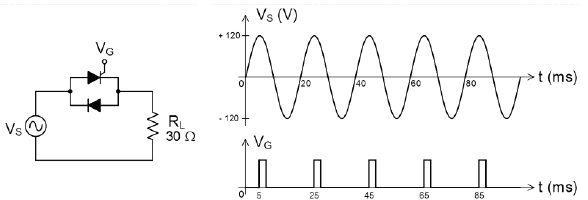

O circuito da Figura abaixo tem como objetivo controlar a potência que uma fonte de tensão alternada V_S entrega para uma carga resistiva R_L . A potência na carga é controlada através do disparo de um SCR (Silicon Controlled Rectifier). As formas de onda da tensão alternada V_S e da tensão de disparo V_G também estão representadas na Figura abaixo.

Considerando-se ideais o diodo e o SCR, a corrente média, em ampères, que circula pelo SCR é igual a

Um equipamento possui como valores nominais de potência e tensão, respectivamente, 20 MVA e 500 kV. Os valores de base adotados no setor onde esse equipamento se encontra são 2,5 MVA e 250 kV.

Sabendo-se que a reatância desse equipamento, para seus valores nominais, é de 0,3 pu, o novo valor, em pu, considerando-se a base adotada, será de

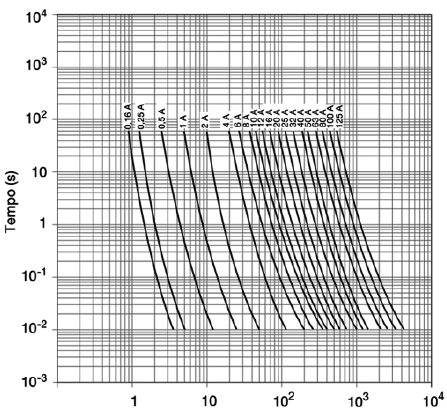

Um engenheiro está desenvolvendo um projeto de partida de um motor de indução trifásico com corrente nominal de 10 A, Ip/In = 10, cujo tempo de partida estimado é de 10 s. O fusível a ser empregado possui a curva característica corrente/tempo mostrada na Figura a seguir.
Curva de característica corrente/tempo


Corrente eficaz previsível(A)
Considerando-se os dados da curva apresentada e as características do motor, conclui-se que o fusível a ser empregado deverá ser de quantos ampères?
