Considere o seguinte sistema de equações lineares:

O valor da variável x₂ é:

Uma sequência x(n) discreta e causal, que significa dizer que x(n) = 0 para n < 0, tem como transformada Z a expressão: X(z) = 7z² - 11z/ z² - 4z + 3 .

A expressão mais simples, em função do degrau unitário u(n), que melhor exprime analiticamente essa sequência é:

Um sistema foi modelado pelas seguintes equações de estado:

A função de transferência G(z) = que corresponde a esse modelo é:

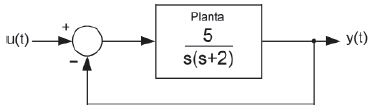

O engenheiro responsável por uma planta industrial alterou seu comportamento dinâmico por meio de realimentação unitária, conforme ilustrado na Figura abaixo.

Dessa forma, em malha fechada, as novas posições dos polos no plano s serão:

Um sistema linear de 2^a ordem é modelado em função de transferência por uma planta do tipo G(s) = K N(s)/ D(s) , em que N(s)é o polinômio do numerador, e D(s) é o polinômio do denominador.

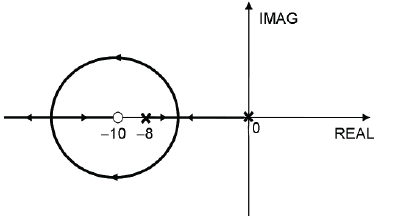

Quando esse sistema é submetido a uma realimentação proporcional de saída, e o ganho K varia de 0 a + ∞ , os polos se movimentam no plano complexo, formando trajetórias que se caracterizam como o lugar das raízes, mostrado na Figura a seguir.

Com base nos dados da Figura acima, a expressão da Função de Transferência de Malha Fechada em função do ganho K é

Sabe-se que uma determinada transformação linear T: R³ → R³ transforma o vetor v_{1 =} no vetor u1 = e também transforma o vetor v₂ = no vetor u₂ = .

Dessa forma, conclui-se que essa mesma transformação linear irá transformar o vetor v₃ = no vetor:

Um sinal de tensão elétrica, variando continuamente no tempo, tem sua amplitude limitada entre -5V e +5V para possibilitar a sua digitalização através de um conversor Analógico/Digital (A/D) operando com 8 bits.

Essa conversão, nas condições apresentadas acima, vai acarretar um erro na quantização da amplitude da tensão, medido em mV, de aproximadamente

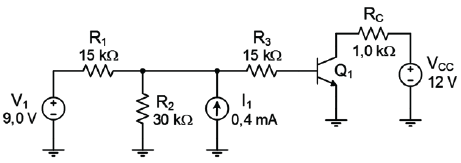

O cálculo da corrente de polarização no transistor Q₁ da Figura abaixo pode ser simplificado se o circuito em questão for substituído por um equivalente mais simples que o original, mas que produza o mesmo resultado.

Nesse sentido, o circuito equivalente ao apresentado acima que produz a mesma corrente de polarização no transistor Q₁ será:

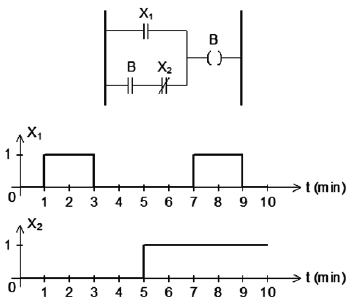

Em uma planta industrial, uma bomba de combustível é utilizada para bombear óleo diesel para um tanque de armazenamento. Quando acionada, essa bomba mantém a vazão de óleo constante em 20 litros por minuto. O acionamento dessa bomba é comandado por um Controlador Lógico Programável (CLP), cuja programação em linguagem ladder está ilustrada abaixo, onde B é o sinal que aciona a bomba quando em nível lógico alto.
Na Figura também é mostrada a evolução no tempo dos sinais de comando X₁ e X₂.

Considerando-se que o tanque de armazenamento inicia a sua operação em t = 0 completamente vazio, qual será o volume, em litros, de óleo diesel armazenado nesse mesmo tanque no instante t = 10 min?

Em um sistema elétrico de potência, um transformador na configuração estrela, aterrado em um lado e estrela não aterrado para o outro, é representado no diagrama de reatâncias de sequência zero por uma reatância
