Um navio de 200 m de comprimento e 16 m de boca tem um coeficiente de bloco de 0,75, quando flutua no calado de 8 m, sem banda e sem trim, em água doce (γ_fw = 1 t/m³ ).
Para que o navio flutue nas mesmas condições, em água salgada (γ_sw = 1,025 t/m³ ), com o mesmo calado de 8 m, deve-se adicionar a bordo uma carga, em toneladas, aproximadamente igual a

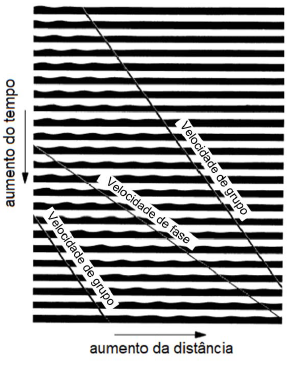

A Figura abaixo ilustra um conjunto de imagens sequenciais de um trem de ondas gerado em um tanque de provas.


A posição ao longo do tanque é dada pelo eixo horizontal. Cada imagem representa a superfície do tanque em um determinado instante de tempo, avançando no sentido vertical. Como o batedor de ondas está posicionado à esquerda, as ondas se propagam da esquerda para a direita. As duas linhas correspondentes à velocidade de grupo indicam o deslocamento da frente de onda e do final do trem de onda, como vistos no tanque. A linha correspondente à velocidade de fase acompanha o deslocamento de uma crista de onda.
Desconsiderando os efeitos de fundo do tanque, qual a velocidade de grupo, em m/s, se a velocidade de fase for igual a 1,6 m/s?

Considere as seguintes condições críticas de momentos fletores para a seção mestra de navio:
• Condição de alquebramento: 36000 t.m • Condição de tosamento: 42000 t.m
Se a máxima tensão normal para esta seção for 120 MPa, qual o valor, em m³, do seu mínimo módulo requerido?

Um eixo vazado com diâmetro interno (d_i) e diâmetro externo (d_e) é submetido a um esforço de torção provocado pela aplicação de um torque (T).
A expressão que determina os valores de tensão de cisalhamento na superfície externa do eixo é dada por

Um elemento estrutural de um navio tem as seguintes funções:
• Primária: transferir verticalmente as cargas atuantes nos conveses e plataformas para a estrutura do fundo do navio, onde serão equilibradas pelas forças de empuxo. • Secundária: fazer a amarração da estrutura na direção vertical.
Essas funções são referentes ao elemento estrutural denominado

No modelo de ciclo de potência a vapor idealizado pelo ciclo Rankine, a adição de calor na caldeira e a rejeição de calor no condensador se dão por processos

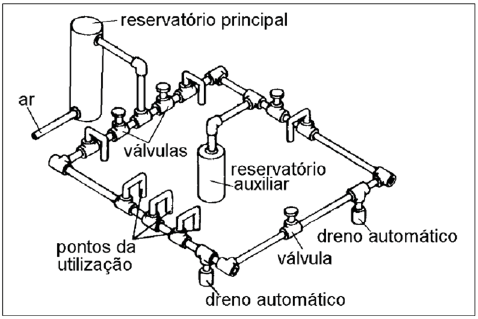

A Figura abaixo representa, esquematicamente, a rede de ar comprimido de um navio. Depois de comprimido e de ter passado pelo reservatório principal e secadores, o ar segue pela rede. A rede é um circuito fechado que mantém a pressão igual à pressão reinante no interior do reservatório principal.

Para se montar a bordo essa rede de ar comprimido durante a fase de construção da embarcação, um dos seguintes parâmetros NÃO deverá ser levado em consideração pelo engenheiro, por representar um procedimento incorreto de projeto:

Um parâmetro utilizado na descrição de um estado de mar é a altura significativa das ondas (H_1/3), definida como a média das ondas 1/3 maiores. Esse parâmetro pode ser determinado através do momento espectral do espectro de energia das ondas. Nesse contexto, se o momento espectral m₀ é igual a 4 m² , qual o valor da altura significativa das ondas (H_1/3), em metros?

Considere um sistema oceânico do tipo FPSO (Floating Production Storage and Offloading).
O melhor arranjo de áreas e volumes para esse sistema é aquele que resultar em

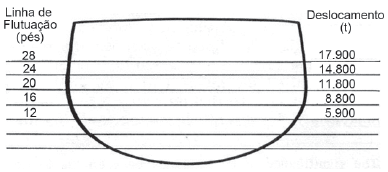

A Figura representa a seção mestra de um navio de deslocamento de projeto de 20.000 toneladas. Estão representados, para cada linha de flutuação, o calado em pés e o deslocamento equivalente em toneladas.


Qual a reserva de flutuabilidade do navio, em percentagem, quando o mesmo navega com calado de 20 pés?
