Considere uma barcaça de óleo combustível em forma de paralelepípedo, imersa em água marinha, possuindo 30 m de comprimento, 6 m de boca, 2,5 m de calado e 4 m de pontal. Sabe-se que as densidades da água do mar e da água doce são iguais, respectivamente, a 1,025 t/m³ e 1 t/m³ .
Qual o valor do deslocamento da barcaça, em toneladas, quando é transportada da praia onde estava fundeada para um porto fluvial sem desembarque de carga?

No projeto de hélices propulsores, a utilização do diagrama de Burril tem como principal propósito

A estrutura do casco dos navios é constituída por um invólucro resistente e impermeável (forro exterior) e elementos estruturais que a suporta (cavernamento ou ossada). Para navios metálicos, há mais de um sistema de construção, dependendo da disposição do cavernamento, o qual, entretanto, é sempre constituído por elementos estruturais dirigidos nos sentidos longitudinal (Sistema Estrutural Longitudinal) e transversal do casco (Sistema Estrutural Longitudinal).
Pode-se concluir que

Um dos estudos de grande importância e ponto de partida para a elaboração do projeto básico dos navios e embarcações que realizam operações e processos offshore é a execução do seu balanço elétrico. Para uma embarcação hipotética BRAVESEA, foi confeccionado o Quadro abaixo, relativo à capacidade do sistema de geração principal de energia elétrica para a embarcação.

O sistema será constituído por dois turbogeradores, ficando um em funcionamento, e o outro, na reserva, para caso ocorra uma paralisação inesperada do gerador principal. Adotado um acréscimo de 20% acima da demanda atual do projeto básico, para eventuais incrementos de cargas futuras ou substituição de equipamentos antigos por equipamentos mais modernos, bem como a redundância requerida, seriam necessários, no mínimo, quantos kW por gerador para atender à demanda?

O ciclo de ar-padrão Otto é um ciclo ideal que consiste em quatro processos reversíveis em série: compressão, adição de calor, expansão e rejeição de calor.
Dentre esses processos, são isentrópicos

De acordo com a Equação de Darcy-Weisbach, é possível escrever a perda de pressão do escoamento laminar em uma tubulação na forma de grandezas adimensionais:
, onde
Re=(cDρ/η): número de Reynolds c: velocidade do escoamento Δp: perda de pressão D: diâmetro do tubo η: viscosidade dinâmica do fluido ℓ: comprimento do tubo ρ: massa específica do fluido
Supõe-se que será construído um modelo em escala 1:10 para um projeto de uma tubulação para óleo, com ℓ = 100 m, D = 0,25 m e velocidade do escoamento c = 0,5 m/s. Se, no ensaio, o modelo apresentou uma perda de pressão de 1000 kPa com essa velocidade, a velocidade, em m/s, que o mesmo líquido deve ter no modelo para obter a similaridade dinâmica e a perda de carga, em kPa, na tubulação projetada valem, respectivamente,

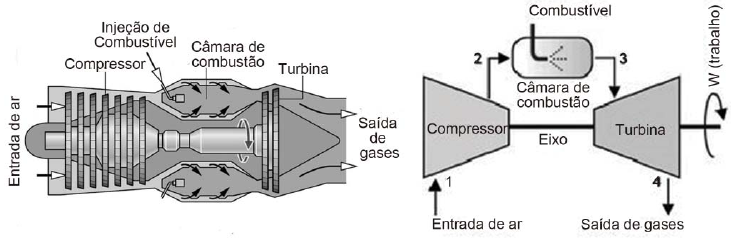

O ciclo ideal simples para uma turbina a gás de aplicação naval e seus componentes é o ciclo-padrão Brayton, representado de forma esquemática abaixo:

As condições para o ciclo ideal apresentado são definidas como: I - O processo de compressão e expansão do ar são isentrópicos. II - A variação de energia cinética do fluido de trabalho, entre a entrada e a saída de cada componente, não deve ser desprezada. III - O fluido de trabalho não apresenta a mesma composição em todo o ciclo e é considerado um gás perfeito com calor específico variável em cada componente da turbina. IV - A vazão da massa de gás é constante em todo o ciclo.
Está correto o que se afirma em

No estudo de interação casco-hélice, pode-se relacionar a velocidade do navio (Vs) com a velocidade de avanço do hélice (Va) através da expressão
Dados w - coeficiente de esteira t - coeficiente de redução da força propulsora

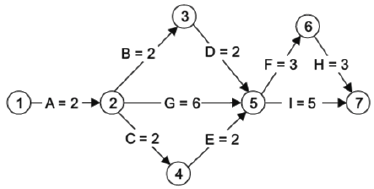

Durante o funcionamento de um propulsor naval do tipo HPC (Hélice de Passo Controlado), verificou-se um defeito em sua operação de controle de passo das pás que precisa ser corrigido. Para isso, o navio é levado ao dique seco e são executadas operações para a manutenção do HPC. Primeiramente, listam-se as tarefas de A até I, bem como os eventos que vão de 1 a 7, suas dependências e tempos gastos, numa sequência lógica para o reparo requerido, dada pelo diagrama de rede abaixo, onde a duração de cada atividade é mensurada em dias.

Durante o reparo em oficina, houve um atraso inesperado, e a duração das atividades H e I foi alterada, respectivamente, para 4 e 6 dias.
O caminho crítico do projeto, usando a técnica CPM (Critical Path Method – Método do Caminho Crítico), considerando o atraso na execução do serviço, é

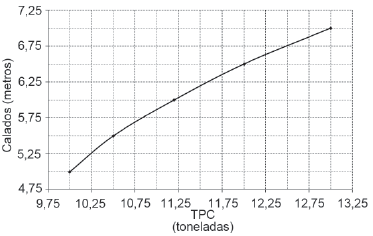

A Figura abaixo mostra a curva de TPC (toneladas por centímetro de imersão) de um navio em função dos valores de seus respectivos calados.


Se o navio estiver flutuando no calado de 6,5 m e carregar 90 toneladas de carga, o valor, em centímetros, correspondente ao acréscimo no calado será, aproximadamente, igual a
