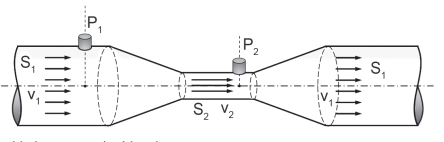

Na Figura abaixo está representado um tubo de Venturi, no qual um fluido, com densidade igual a 1.200 kg/m³ , é canalizado a uma velocidade v₁ . A área S₁ é o triplo da área S₂ , e os valores de pressão registrados nos manômetros P₁ e P₂ são, respectivamente, 180 kPa e 150 kPa.





Nessas condições, a velocidade v₁ , em m/s, é igual a

Em uma instalação hidráulica, a presença de ar na tubulação de sucção ou dentro de uma bomba centrífuga danifica seus componentes, principalmente o selo mecânico, responsável pela vedação de seu eixo. Para evitar esse tipo de dano, é preciso preencher totalmente o corpo da bomba e da tubulação de sucção com o líquido que será bombeado, a fim de eliminar o ar existente em seu interior.
Esse procedimento é denominado

Válvulas são dispositivos destinados a controlar, a estabelecer e a interromper o fluxo em um sistema hidráulico ou pneumático. Dentre os diversos tipos de válvulas, há duas que podem operar tanto na função de regulagem quanto na função de bloqueio do fluxo que as atravessa.
As válvulas que operam nessas duas funções são as de

Um técnico mecânico precisa lubrificar um trem de engrenagem. Esse mecanismo usa um lubrificante do tipo industrial para pressão extra, à base de enxofre-fósforo, com graus de viscosidade, nas classificações AGMA e ISO, iguais a 3 EP e a 100, respectivamente. Esse técnico recebeu ordem para substituir o lubrificante original desse trem de engrenagens por um de mesma viscosidade, mas sintético.
O lubrificante a ser utilizado, em substituição ao original, é o de número

Foi estabelecida uma categoria API, a partir do ano de 2007, de óleos para motores à diesel, de modo a atender aos padrões de emissões. Essa categoria de lubrificantes é compatível com produtos com baixos teores de enxofre, de fósforo e de cinzas. Tal categoria é a

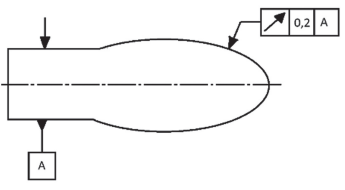

A tolerância geométrica apresentada na Figura acima indica que o batimento

O processo de fabricação mecânica comumente utilizado na produção de engrenagens de dentes helicoidais é a(o)

Um técnico de manutenção mecânica precisa refazer a solda, em chanfro, de uma estrutura. Ao analisar os desenhos e especificações da estrutura que deverá ser reparada, esse técnico se deparou com a simbologia apresentada abaixo.

Qual opção de união corresponde à solda que deverá ser implementada por esse técnico?

Ao inspecionar um perfil de solda aplicada na união de duas peças perpendiculares, um técnico identificou a geometria esquematizada na Figura abaixo, indicando um perfil de solda incorreto, e reportou para a equipe executora a necessidade de essa solda ser refeita.





Como esse erro de perfil de solda pode ser classificado?

Dois fluidos são admitidos em um reservatório: um é água, e outro é óleo. A água entra por um tubo com vazão de 30 L/s, enquanto o óleo entra por outro tubo com vazão de 15 L/s. Assuma que uma mistura homogênea seja formada no interior do reservatório e que essa mistura seja descarregada por um tubo de seção 20 cm² . Assuma, também, os fluidos e a mistura como incompressíveis.
Considerando-se as informações e os dados apresentados, qual é, aproximadamente, a massa específica, em kg/m³ , da mistura no tubo de descarga?

Dado massa específica da água = 1.000 kg/m³ massa específica do óleo = 800 kg/m³
