Um motor trifásico tem uma corrente de partida igual a oito vezes a corrente nominal para qualquer uma das configurações possíveis de seus enrolamentos, delta ou estrela. Esse motor possui potência máxima de 6.600 √3 VA e é alimentado por um padrão de fornecimento de energia elétrica de 220/127 V.
O valor da corrente de partida desse motor, em A, utilizando-se de uma chave estrela-triângulo, é

Um técnico de eletricidade está configurando uma chave para a entrada digital de um Controlador Lógico Programável (CLP). Para garantir que a entrada do CLP identifique um estado “ALTO”, quando a chave estiver aberta, e “BAIXO”, quando a chave estiver fechada, o técnico optou por utilizar um resistor de pull-up. A entrada digital do CLP possui as seguintes especificações:

• Tensão de alimentação: 24V; • Resistência interna da entrada: 6kΩ; • Tensão mínima para identificação de estado “ALTO”: 20V.

Além disso, o resistor de pull-up não deve dissipar mais do que 0,6W (600mW) para garantir sua durabilidade e segurança no circuito.
Qual deve ser o valor da resistência de pull-up para atender a todas essas especificações?

Considere o circuito lógico apresentado na Figura a seguir.

Qual deverá ser a expressão booleana do sinal S em função dos sinais X, Y, W e Z?

O circuito RC na Figura é alimentado por uma fonte de tensão senoidal, em volts, cujo sinal v _i (t) 7 sen(ω t). A frequência de operação é ajustada em ω = 5000 rad/s.





Nessas condições, em regime permanente, o valor aproximado, em volts, da amplitude de pico do sinal de tensão de saída V_o é de

A equipe de manutenção de uma empresa hipotética planeja montar um sistema de geração de emergência e, para isso, usará um antigo gerador síncrono trifásico encontrado no almoxarifado. A placa de identificação desse gerador encontra-se bastante deteriorada, o que não permite fazer o levantamento de todos os seus valores nominais de operação.

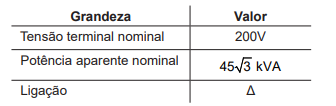

Os dados legíveis da placa de identificação encontram-se listados na Tabela a seguir:





A partir da análise dos dados legíveis, verifica-se que o módulo da corrente de fase do gerador, em A, é

Considere duas cargas A e B, alimentadas por uma tensão de linha trifásica que drenam a mesma corrente de linha da fonte.
Sabendo-se que a carga A está ligada em Δ, e a carga B, em Y, a razão entre os módulos das correntes de fase da carga A e da carga B é

Considere duas cargas trifásicas A e B, alimentadas por um sistema de distribuição de energia elétrica com tensão de linha igual a 200√3 V. A carga A está ligada na configuração Δ e possui impedância do ramo Δ igual a j6 Ω, enquanto a carga B está ligada em Y e possui impedância do ramo Y igual a j8 Ω.
Para as condições apresentadas no problema, o módulo da corrente, em A, fornecida pelo sistema de distribuição para atender às duas cargas é:

O parque fabril de uma empresa possui um quadro de força (QF) que alimenta dois motores de indução trifásicos (MIT), com as características mostradas na Tabela abaixo.





Sabe-se ainda que um banco de capacitores de 30 kVAr está instalado no QF.
Diante do exposto, e, sabendo-se que todas as cargas funcionam simultaneamente, a potência reativa, em kVAr, vista pelo QF quando os dois MIT operam simultaneamente, é de

Considere um medidor de energia elétrica monofásico analógico, que possui um disco efetuando uma volta a cada 2,5 Wh. Esse medidor será usado em uma aula de medidas elétricas para medir a energia consumida pelas cargas conectadas à bancada. As cargas possuem as potências e os tempos de operação listados na Tabela abaixo:






Diante do exposto, o número de voltas efetuadas pelo disco do medidor, após a realização da prática, será de

Uma bateria de automóvel, com tensão contínua nominal de 12 V, por estar algum tempo em uso, teve sua resistência interna aumentada para 5 Ω.
Em um primeiro ensaio, no qual essa bateria alimenta diretamente uma carga resistiva de 10 Ω, foi feita a medida da potência dissipada na carga, obtendo-se uma primeira medida P₁ , em watts.
Em um segundo ensaio, feito com essa bateria nas mesmas condições, uma outra resistência de mesmo valor, 10 Ω, foi adicionada em paralelo à primeira carga, e foi feita uma segunda medida, P₂ , da potência dissipada em toda a carga, formada pelas duas resistências.
Qual é o valor aproximado do percentual de aumento de P₂ em relação a P₁ ?
