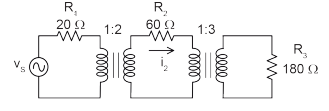

Na Figura abaixo, está representado o diagrama esquemático de um circuito empregando dois transformadores e uma fonte de tensão v_S(t) = 120 sen(ωt), expressa em volts. Considerando-se os transformadores ideais, haverá uma corrente elétrica i₂ (t) = A₂ sen(ωt) no resistor R₂ .





Qual será, em amperes, a amplitude A₂ da corrente elétrica i₂ (t)?

No circuito ilustrado na Figura abaixo, são conhecidas apenas a tensão v_S(t) = 50 cos(300t), expressa em volts, e a corrente i_S(t) = 2,0 cos(300t – 30º ), expressa em amperes.





A partir dessas informações, qual será a potência média, em watts, dissipada pela resistência de carga R_L , quando o circuito acima estiver operando em regime permanente?

Um técnico necessita gerar certa impedância, conectando, em série, uma capacitância e uma indutância. É importante que a frequência de ressonância w₀ para essa impedância seja a mais próxima possível de w₀ =500 rad/s. Para isso, o técnico dispõe de apenas dois capacitores e de dois indutores que, em caso de necessidade, poderão ser conectados em série ou em paralelo. Os componentes disponíveis são:

– Capacitores: C₁ = 1,5 mF e C₂ = 450 µF; – Indutores: L₁ = 1,8 mH e L₂ = 250 µH.

Sabe-se que a frequência w₀ , em rad/s, pode ser ajustada em função da capacitância, em F, e da indutância, em H, de acordo com a seguinte fórmula: w₀ = 1 / √LC
Nessas condições, para se obter o ajuste mais próximo da frequência w₀ desejada, o técnico deverá utilizar

Um técnico precisa instalar, de forma improvisada, um receptor de rádio na floresta. Ele sabe que vai operar para receber um sinal de onda eletromagnética; para tal, precisa improvisar, com fios, uma antena receptora, tendo de estender, entre duas árvores, um pedaço de fio condutor com, exatamente, a metade do comprimento de onda do sinal eletromagnético a ser recebido.
A onda portadora do sinal que será sintonizado no aparelho rádio receptor opera na frequência de 10 MHz.
Qual será, em metros, o comprimento do fio da antena improvisada?

Em um circuito trifásico a três fios, são utilizados dois wattímetros para aferir a potência ativa total do circuito, aplicando-se o método dos dois wattímetros.
Nesse método, a potência ativa total do circuito trifásico é obtida através da(o)

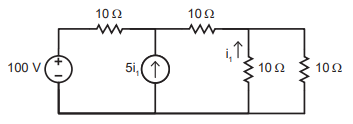

O circuito em corrente contínua da Figura é composto por uma fonte de tensão de 100 V, uma fonte de corrente controlada, cujo valor é de cinco vezes a corrente i₁ , e quatro resistências de 10 Ω. Considere que o circuito está operando em regime permanente, e que todos os componentes são ideais.





Qual a potência total, em Watt, dissipada pelos quatro resistores?

A Norma ABNT NBR 5410 estabelece os princípios fundamentais e as determinações das características gerais que orientam os seus objetivos e prescrições, sendo

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a

Um equipamento elétrico monofásico possui potência de 3.520 VA, e sua tensão de alimentação é de 220 V. O circuito utilizado para a sua alimentação possui uma queda de tensão unitária de 10 V/(A.km).
Para que o percentual de queda de tensão não ultrapasse 2%, o comprimento máximo desse circuito deve ser de
