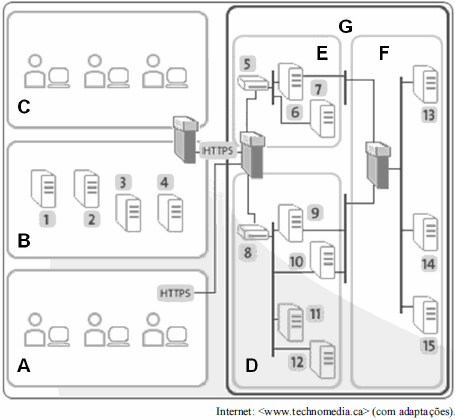

A figura acima apresenta um esquema de arquitetura tecnológica típica de um ambiente corporativo de TI de uma empresa. A empresa possui áreas de desenvolvimento e produção, entre outras. Elementos dessa arquitetura são numerados de 1 a 15, e áreas específicas são nomeadas de A a G.

Considerando as informações apresentadas no texto, julgue os itens a seguir acerca dos conceitos de arquitetura de aplicações para ambiente Internet, comunicação de dados, redes e conectividade.

I As áreas A, B e C estão mais associadas, respectivamente, a intranet, extranet e Internet que a Internet, intranet e extranet.

II Uma rede do tipo SAN (storage area network) estaria melhor localizada na área D que na área F.

III Três firewalls são representados no esquema mostrado.

IV Faz-se uso de criptografia assimétrica na comunicação entre os elementos das áreas A e G.

V Servidores http estão melhor localizados na área F que na área D.

Estão certos apenas os itens

A figura acima apresenta um esquema da constituição da pilha de protocolos TCP/IP. Os campos dos pacotes de dados foram numerados de #1 a #8 e as camadas nomeadas de A a D. Considerando o esquema apresentado, julgue os itens seguintes.

I Informações para controle de congestionamento da rede são inseridas principalmente no campo #4.

II A atuação de switches e gateways ocorre fundamentalmente por meio da manipulação de informações do campo #1.

III Quando há tráfego de dados criptografados em SSL, tais informações estão presente em maior volume no campo #5 que no campo #4.

IV Durante o envio de um quadro, os bits presentes no campo #1 chegam ao receptor antes dos bits no campo #3.

V Os dados de controle do estabelecimento e encerramento de sessões de usuário, em servidores que implementam o protocolo http, trafegam no campo #2, mas não, na parte que se refere ao campo #8.

Estão certos apenas os itens

A figura acima apresenta um esquema de arquitetura tecnológica típica de um ambiente corporativo de TI de uma empresa. A empresa possui áreas de desenvolvimento e produção, entre outras. Elementos dessa arquitetura são numerados de 1 a 15, e áreas específicas são nomeadas de A a G.

Com relação aos elementos da figura mostrada no texto, assinale a opção correta.

A figura acima apresenta um esquema de arquitetura tecnológica típica de um ambiente corporativo de TI de uma empresa. A empresa possui áreas de desenvolvimento e produção, entre outras. Elementos dessa arquitetura são numerados de 1 a 15, e áreas específicas são nomeadas de A a G.

Considerando os elementos da figura mostrada no texto, julgue os próximos itens.

I Maior número de vulnerabilidades de segurança tende a residir na área E que na área D.

II Maior número de ataques tende a ocorrer na área F que na área D.

III Maior número de controles tende a ser associado à área B que à área D.

IV Maior perímetro de segurança tende a ser estabelecido na área A que na região C.

V A presença de firewalls de aplicação é mais comum na área F que na área B.

Estão certos apenas os itens

Texto para a questão

A figura acima apresenta um esquema de arquitetura tecnológica típica de um ambiente corporativo de TI de uma empresa. A empresa possui áreas de desenvolvimento e produção, entre outras. Elementos dessa arquitetura são numerados de 1 a 15, e áreas específicas são nomeadas de A a G.

Ainda considerando os elementos da figura mostrada no texto, assinale a opção incorreta.

Internet: <www.sei.cmu.edu>.

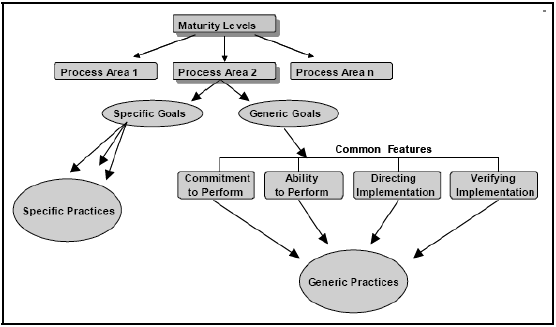

Considerando a figura acima, que apresenta os principais componentes do modelo CMMI, assinale a opção correta.

A figura acima apresenta um diagrama da arquitetura de um sistema operacional, embasado no Linux, de tempo real. Elementos específicos da arquitetura são numerados de #1 a #11.

Considerando as informações do texto, assinale a opção correta.

1 CREATE TABLE candidato (
2 numero smallint NOT NULL,
3 nome character varying (40),
4 cargo smallint,
5 votos integer );
6 CREATE TABLE cargo (
7 pk_cargo smallint NOT NULL,
8 nome character varying (40));
9 CREATE TABLE voto (
10 pk bigint NOT NULL,
11 secao integer,
12 v_cargo smallint,
13 v_candidato integer);

14 INSERT INTO cargo (pk_cargo, nome) VALUES (1, 'Presidente');
15 INSERT INTO cargo (pk_cargo, nome) VALUES (2, 'Governador');
16 INSERT INTO cargo (pk_cargo, nome) VALUES (3, 'Prefeito');
17 INSERT INTO candidato (nome, numero, votos, cargo) VALUES ('Joao', 20, 100, 1);
18 INSERT INTO candidato (nome, numero, votos, cargo) VALUES ('Maria', 12, 10, 2);
19 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 1, 12, 1);
20 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 2, 20, 2);
21 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (2, 2, 20, 2);
22 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (2, null, 12, 4);
23 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 1, null, 5);
24 SELECT v.secao, c.nome FROM voto AS v, candidato AS c where c.numero = v.v_candidato ;
25 SELECT c.nome, count (*) FROM voto AS v INNER JOIN candidato AS c on c.numero = v.v_candidato
26 GROUP BY c.numero, c.nome;
27 SELECT c.numero, ca.nome, count (*)
28 FROM voto AS v INNER JOIN candidato AS c ON c.numero = v.v_candidato
29 INNER JOIN cargo AS ca ON v.v_cargo = ca.pk_cargo GROUP BY ca.nome, c.numero;
30 ALTER TABLE ONLY candidato ADD CONSTRAINT candidato_pk PRIMARY KEY (numero);
31 ALTER TABLE ONLY cargo ADD CONSTRAINT cargo_pk PRIMARY KEY (pk_cargo);
32 ALTER TABLE ONLY voto ADD CONSTRAINT voto_pk PRIMARY KEY (pk);
33 CREATE INDEX fki_candidato_cargo_fk On candidato (cargo);
34 ALTER TABLE ONLY candidato
35 ADD CONSTRAINT candidato_cargo_fk FOREIGN KEY (cargo) REFERENCES cargo (pk_cargo);
36 ALTER TABLE ONLY voto
37 ADD CONSTRAINT candidato_fk FOREIGN KEY (v_candidato) REFERENCES candidato (numero);
38 ALTER TABLE ONLY voto
39 ADD CONSTRAINT voto cargo fk FOREIGN KEY (v cargo) REFERENCES cargo (pk cargo);

Considerando que o código apresentado represente um script SQL sintaticamente correto, julgue os itens subseqüentes.

I Nas linhas de 1 a 13, encontram-se comandos de DML (data manipulation language), e, nas das linhas de 14 a 29, comandos de DDL (data definition language).

II Os comandos das linhas de 30 a 32 inserem restrições de integridade de entidade no modelo físico do banco de dados.

III Os comandos das linhas de 34 a 39 inserem restrições de integridade no modelo físico do banco de dados.

IV O modelo de dados criado pelo script encontra-se na terceira forma normal.

Estão certos apenas os itens

1 CREATE TABLE candidato (
2 numero smallint NOT NULL,
3 nome character varying (40),
4 cargo smallint,
5 votos integer );
6 CREATE TABLE cargo (
7 pk_cargo smallint NOT NULL,
8 nome character varying (40));
9 CREATE TABLE voto (
10 pk bigint NOT NULL,
11 secao integer,
12 v_cargo smallint,
13 v_candidato integer);

14 INSERT INTO cargo (pk_cargo, nome) VALUES (1, 'Presidente');
15 INSERT INTO cargo (pk_cargo, nome) VALUES (2, 'Governador');
16 INSERT INTO cargo (pk_cargo, nome) VALUES (3, 'Prefeito');
17 INSERT INTO candidato (nome, numero, votos, cargo) VALUES ('Joao', 20, 100, 1);
18 INSERT INTO candidato (nome, numero, votos, cargo) VALUES ('Maria', 12, 10, 2);
19 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 1, 12, 1);
20 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 2, 20, 2);
21 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (2, 2, 20, 2);
22 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (2, null, 12, 4);
23 INSERT INTO voto (secao, v_cargo, v_candidato, pk) VALUES (1, 1, null, 5);
24 SELECT v.secao, c.nome FROM voto AS v, candidato AS c where c.numero = v.v_candidato ;
25 SELECT c.nome, count (*) FROM voto AS v INNER JOIN candidato AS c on c.numero = v.v_candidato
26 GROUP BY c.numero, c.nome;
27 SELECT c.numero, ca.nome, count (*)
28 FROM voto AS v INNER JOIN candidato AS c ON c.numero = v.v_candidato
29 INNER JOIN cargo AS ca ON v.v_cargo = ca.pk_cargo GROUP BY ca.nome, c.numero;
30 ALTER TABLE ONLY candidato ADD CONSTRAINT candidato_pk PRIMARY KEY (numero);
31 ALTER TABLE ONLY cargo ADD CONSTRAINT cargo_pk PRIMARY KEY (pk_cargo);
32 ALTER TABLE ONLY voto ADD CONSTRAINT voto_pk PRIMARY KEY (pk);
33 CREATE INDEX fki_candidato_cargo_fk On candidato (cargo);
34 ALTER TABLE ONLY candidato
35 ADD CONSTRAINT candidato_cargo_fk FOREIGN KEY (cargo) REFERENCES cargo (pk_cargo);
36 ALTER TABLE ONLY voto
37 ADD CONSTRAINT candidato_fk FOREIGN KEY (v_candidato) REFERENCES candidato (numero);
38 ALTER TABLE ONLY voto
39 ADD CONSTRAINT voto cargo fk FOREIGN KEY (v cargo) REFERENCES cargo (pk cargo);

Ainda considerando que o script SQL apresentado esteja sintaticamente correto, julgue os itens seguintes.

I O comando da linha 22, se executado novamente após a execução do script, provocará erro de violação de restrição de integridade referencial.

II A consulta da linha 24 retornará um resultado contendo 4 linhas.

III A consulta das linhas 25 e 26 retornará um resultado contendo 2 linhas e 2 colunas, em que a coluna “nome” sempre apresenta o valor 2.

IV A consulta das linhas de 27 a 29 retornará um resultado vazio.

V O comando da linha 33, se removido da sua posição atual e inserido entre os comandos das linhas 13 e 14, provocaria uma diferença relevante no tempo de execução do script.

Estão certos apenas os itens

Texto para a questão

Governo federal assenta 381 mil famílias em quatro anos

Tabela I – projetos de assentamento

Tabela II – famílias assentadas

O governo federal assentou 381.419 famílias nos últimos quatro anos, em um total de quase 31,7 milhões de hectares. Os números mostram o melhor desempenho do Instituto Nacional de Colonização e Reforma Agrária (INCRA) nos 36 anos de existência do órgão, considerando-se a área destinada à reforma agrária e o número de famílias assentadas.

Segundo o Ministério do Desenvolvimento Agrário, a média anual de famílias assentadas nos últimos quatro anos é de 95.355. Só no ano passado foram assentadas 136.358 famílias. O aumento de recursos destinados à obtenção de terras foi expressivo: passou de R$ 409 milhões em 2003 para R$ 1,37 bilhão em 2006, o que permitiu o cumprimento das metas de assentamento definidas no II Plano Nacional de Reforma Agrária (II PNRA). No total, em quatro anos, foram aplicados R$ 4,1 bilhões na obtenção de terras.

Nesse período foram implantados 2.343 projetos de assentamento (PA). A criação de um PA é uma das etapas do processo da reforma agrária. Quando uma família de trabalhador rural é assentada, recebe um lote de terra para morar e produzir dentro do chamado assentamento rural. A partir da sua instalação na terra, essa família passa a ser beneficiária da reforma agrária, recebendo créditos de apoio (para compra de maquinários e sementes) e melhorias na infra-estrutura (energia elétrica, moradia, água etc.), para se estabelecer e iniciar a produção. O valor dos créditos para apoio à instalação dos assentados aumentou. Os montantes investidos passaram de R$ 191 milhões em 2003 para R$ 871,6 milhões, empenhados em 2006.

Também a partir do assentamento, essa família passa a participar de uma série de programas que são desenvolvidos pelo governo federal. Além de promover a geração de renda das famílias de trabalhadores rurais, os assentamentos da reforma agrária também contribuem para inibir a grilagem de terras públicas, combater a violência no campo e auxiliar na preservação do meio ambiente e da biodiversidade local, especialmente na região Norte do país.

Na qualificação dos assentamentos, foram investidos R$ 2 bilhões em quatro anos. Os recursos foram aplicados na construção de estradas, na educação e na oferta de luz elétrica, entre outros benefícios. O governo também construiu ou reformou mais de 32 mil quilômetros de estradas e pontes, beneficiando diretamente 197 mil assentados. Além disso, o número de famílias assentadas beneficiadas com assistência técnica cresceu significativamente. Em 2006, esse número foi superior a 555 mil.

O Programa Nacional de Educação na Reforma Agrária (PRONERA), que garante o acesso à educação entre os trabalhadores rurais, promoveu, mediante convênios com instituições de ensino, a realização de 141 cursos. Com o programa Luz Para Todos — parceria do Ministério do Desenvolvimento Agrário, INCRA e Ministério das Minas e Energia —, os assentamentos também ganharam luz elétrica. Mais de 132 mil famílias em 2,3 mil assentamentos já foram beneficiadas com o programa.

O fortalecimento institucional do INCRA, com a realização de dois concursos públicos, e o aumento no número de superintendências e sua modernização tecnológica também foram algumas das ações realizadas no período. Foram nomeados 1.300 servidores aprovados no concurso realizado em 2005. Somado aos nomeados desde 2003, o número de novos servidores passou para 1.800, o que representa um aumento de mais de 40% na força de trabalho do Instituto.

Em questão, n.º 481, Brasília, 14/2/2007 (com adaptações).

Em cada opção a seguir, é apresentado um trecho adaptado do quinto parágrafo do texto apresentado. Assinale a opção em que a pontuação está incorreta.
