Tratando-se de licitação de obras públicas, o termo de referência é o documento que contém os elementos necessários e suficientes, com nível de precisão adequado, para caracterizar o objeto da licitação. A elaboração do termo de referência é obrigatoriamente baseada em informações obtidas por meio de

O documento que tem por objetivo fornecer as diretrizes básicas para elaboração do projeto básico de arquitetura e de todos os projetos complementares à edificação, bem como as diretrizes para elaboração da planilha quantitativa com especificações de serviços, unidades, quantidades, custos unitários, custos dos serviços e percentuais de cada etapa, é o

Durante a elaboração de um contrato de uso do sistema de distribuição (CUSD), entre suas diversas cláusulas, deve existir definição da modalidade tarifária e critérios de faturamento adotados para a unidade consumidora. A característica que torna obrigatória a adoção da modalidade tarifária horária azul para uma unidade consumidora é

Para a obtenção de acesso ao sistema de distribuição, é necessária a elaboração de projeto contendo especificações quanto à padronização, materiais, equipamentos, bem como os dimensionamentos adequados dos dispositivos e componentes utilizados. Estas informações, que servirão como base para a elaboração do projeto de acesso, são obtidas pelo projetista

Um sistema de cabeamento estruturado consiste em um conjunto de elementos de conectividade utilizados de acordo com regras específicas de engenharia, cujas características principais são: arquitetura aberta, meio de transmissão e disposição física padronizados, compatibilidade com padrões técnicos internacionais e sistematização do projeto e instalação. Esse sistema integra naturalmente diversos meios de transmissão (cabos metálicos, fibra ótica, rádio) que suportam aplicações diversas, incluindo voz, vídeo, dados, sinalização e controle. Considerando uma instalação baseada em cabeamento estruturado, é correto afirmar:

Um transformador trifásico de 1.500 kVA, com primário em triângulo ligado em 13,8 kV, secundário em estrela com neutro acessível, tensão nominal 440/254 V e impedância percentual Z% = 6 %, tem seu secundário protegido por um disjuntor termomagnético. Para uma proteção adequada contra curtos-circuitos e sobrecorrentes, considerando que o transformador esteja conectado a um alimentador com características de barramento infinito, assinale a alternativa que apresenta o valor de corrente nominal (In) e capacidade de interrupção (Icu) do disjuntor que melhor atende aos critérios de proteção para o transformador indicado.

Deseja-se iluminar uma sala com 12 metros de comprimento, 8 metros de largura e pé direito de 3,20 metros, com um nível de iluminamento médio de 450 lux. Serão empregadas luminárias para duas lâmpadas tubulares de 1,20 metros de comprimento, e que, nas condições da instalação e na distância ao plano de trabalho adotada, apresentem rendimento luminoso de 75%. O fator de depreciação de fluxo adotado para essas luminárias, em função das características do ambiente e do intervalo entre limpezas, corresponde a 0,80. Sabendo que o fluxo luminoso nominal das lâmpadas adotadas nessa instalação é de 2.400 lúmens, assinale a alternativa que apresenta o número de luminárias que produza o nível de iluminamento mais próximo do desejado.

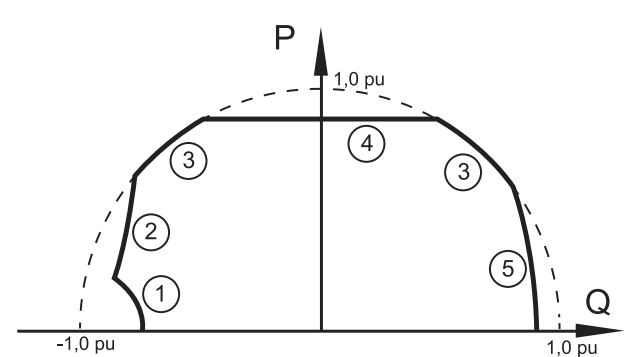

Um projeto de instalação elétrica prevê a instalação de um gerador síncrono acionado por motor Diesel, e que tem sua curva de capacidade esboçada na figura a seguir.

(Arquivo pessoal. Imagem usada com autorização.)

De acordo com a figura, o limite de potência da máquina primária, limite de corrente de estator, limite de máxima corrente de excitação e limite prático de estabilidade do gerador síncrono estão representados, respectivamente, por:

A exigência de acionamentos mecânicos com velocidade variável foi, por vários anos, atendida por máquinas de corrente contínua, que apresentam natural facilidade de controle de velocidade com a aplicação de inversores CA-CC ou fontes com controle de tensão adequadamente controladas. A evolução tecnológica, no entanto, trouxe soluções com grandes vantagens para a substituição das máquinas de corrente contínua. Considerando os conceitos atuais de projetos de acionamentos de motores elétricos, assinale a alternativa que indica a solução que mais se assemelha aos tradicionais acionamentos realizados com máquinas CC e conversores eletrônicos e que apresenta evidentes vantagens econômicas e tecnológicas.

Um sistema de potência opera isolado do sistema interligado, tendo como fonte principal um gerador síncrono acionado por uma turbina a gás. A manutenção da estabilidade de frequência desse sistema, quando submetido a variações de carregamento elétrico, produz a atuação do seguinte componente desse sistema de geração isolado:
