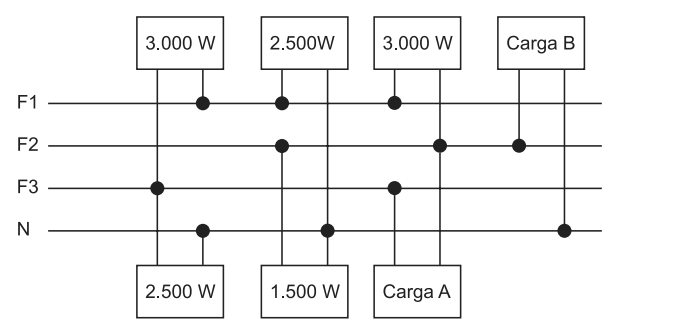

A figura a seguir mostra um quadro de distribuição no qual as cargas presentes são puramente resistivas. O valor da tensão de linha é 220 V.

(Arquivo pessoal. Imagem usada com autorização.)

Os valores de Carga A e Carga B que tornam a carga do referido quadro perfeitamente equilibrada são, respectivamente:

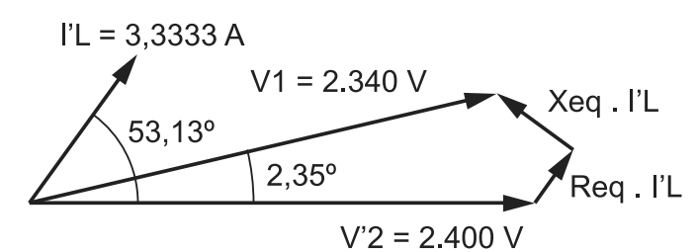

Considere o diagrama fasorial de um transformador monofásico, mostrado na figura a seguir, onde V1 é a tensão aplicada ao primário, V’2 é a tensão na carga refletida ao primário e I’L é a corrente de carga refletida ao primário.

(Arquivo pessoal. Imagem usada com autorização.)

Para os cálculos, considere (seno 53,13°) = 0,80. A regulação de tensão (RT) e o fator de potência da carga (FP) são, respectivamente:

A proteção contra choques em circuitos de baixa tensão é normalmente realizada com o emprego de interruptores diferenciais residuais (IDR). A maior impedância de contato à terra, que produz a sensibilização de um IDR de alta sensibilidade com corrente eficaz de disparo de 30 mA, instalado na proteção de um circuito com tensão de linha V_FF = 220 V (RMS), é:

Disjuntores termomagnéticos de pequeno porte são construídos com diferentes curvas de disparo instantâneo, de forma a atender os diversos tipos de cargas que podem ser conectados aos circuitos terminais de uma instalação elétrica predial. A ocorrência de uma sobrecorrente correspondente a 9,8 vezes o valor da corrente nominal do disjuntor irá produzir, na grande maioria dos casos, o disparo instantâneo dos dispositivos com curvas

Um dispositivo de manobra é dimensionado conforme a corrente de operação, a tensão nominal de isolação e a capacidade de interrupção de corrente. Para que um dispositivo de manobra seja capaz de interromper elevados valores de corrente sem a ocorrência de fusão dos contatos, que produz desgaste prematuro do dispositivo, é necessário que seus polos sejam equipados com

Um alimentador trifásico instalado em eletroduto não- -metálico, aciona uma carga de 76,2 kVA com fator de potência igual a 0,80. Sabendo que a tensão de linha desse circuito é igual a 220 V e que o condutor empregado tem, nas condições da instalação, R_CA = 0,21 Ω/km e X_L = 0,08 Ω/km, determine o máximo comprimento desse alimentador para que a queda de tensão do circuito trifásico seja aproximadamente 3% da tensão de linha. Considere nos cálculos 3^0,5 = 1,732.

Entre as principais características técnicas de um material isolante está sua temperatura de operação, que é dependente do tempo de exposição a que o material será submetido a uma determinada temperatura. No caso da aplicação de isolantes em cabos e fios condutores, verificamos que um mesmo material apresenta três faixas de temperatura em que podem operar sem apresentar dano: a temperatura de regime permanente, a temperatura de operação em sobrecarga e a temperatura de curto-circuito. As temperaturas de operação em regime permanente, de sobrecarga e de curto-circuito do XLPE são, respectivamente:

A operação com altas densidades de corrente e a exposição a temperaturas muito elevadas durante a formação de arcos elétricos exige que o material empregado na construção de contatos elétricos móveis de dispositivos de seccionamento de corrente tenha características que permitam sua operação nessas condições com o menor desgaste e maior durabilidade possível. É um material empregado frequentemente na construção de contatos elétricos:

Um material isolante é caracterizado por possuir em sua estrutura atômica uma forte ligação entre os elétrons e o núcleo do átomo, de modo que são praticamente inexistentes elétrons livres, e que a excitação atômica produz pouca ou nenhuma liberação de elétrons de suas chamadas, o que permitiria a circulação de corrente elétrica em sua estrutura. Quando um material isolante é submetido a um campo elétrico capaz de produzir elétrons livres em sua estrutura atômica, transformando o material isolante em um material condutor, é correto afirmar que, no material, ocorreu

Considere o diagrama de blocos de um sistema de geração fotovoltaico isolado, mostrado na figura a seguir:

(Arquivo pessoal. Imagem usada com autorização.)

Os blocos A, B, C, D e E são, respectivamente:
