Analise os circuitos a seguir para responder a questão.

Considere a unidade de conservação abaixo.

O componente que Não faz parte da unidade de conservação representada pelo símbolo destacado acima é o

Segundo a NBR,5410, quando for necessário limitar os riscos de incêndio (BE2), suscitados pela circulação de correntes de falta, o circuito correspondente deve ser protegido por dispositivo a corrente diferencial-residual (dispositivo DR) com corrente diferencial-residual nominal de atuação, em mA, de, no máximo,

Os métodos de referência, segundo a NBR-5410, são os métodos de instalações, para os quais a capacidade de condução de corrente foi determinada por ensaio ou por cálculo.

Considerando três métodos de referência, sendo eles:

- cabo multipolar em eletroduto de seção circular embutido em parede termicamente isolante.

- cabo unipolar ou cabo multipolar sobre parede de madeira.

- cabo multipolar em eletroduto enterrado no solo.

Os métodos apresentados correspondem, respectivamente a,

De acordo com a NBR-5419, os elementos captores e condutores de descidas devem ser firmemente fixados de forma que as forças eletrodinâmicas ou mecânicas acidentais (por exemplo, vibrações, expansão térmica etc.) não causem afrouxamento ou quebra de condutores.

A distância compreendida de fixação dos condutores do SPDA para condutores flexíveis (cabos e cordoalhas) na vertical ou inclinado deve ser, em metros, no máximo, de até

O Interruptor Diferencial Residual (IDR) possui em seu corpo um botão para teste com a finalidade de realizar uma simulação de fuga de corrente ao ser pressionado.

A figura que representa a respectiva ligação para que o botão de teste opera corretamente é:

Segundo a NBR-5410, as conexões de condutores entre si e com outros componentes da instalação devem garantir continuidade elétrica durável, adequada suportabilidade mecânica e adequada proteção mecânica.

Apresenta de forma correta uma das recomendações do item 6.2.8 sobre conexões:

As chaves de transferência são dispositivos que permitem a conexão segura ou a desconexão de diferentes fontes de eletricidade a uma carga elétrica e possuem alguns tipos de transição, que definem basicamente se haverá sobreposição das duas fontes ou não. A definição do tipo de transição a ser utilizado dependerá do tipo de carga e criticidade a qual está sendo aplicada a chave de transferência no sistema.

Para o caso em que a alimentação da carga é interrompida antes de ser transferida para a fonte secundária, o tipo transição é:

Um motor de indução monofásico, tipo gaiola, apresenta em sua plaqueta o grau de proteção IP44.

Corresponde ao tipo de proteção desse motor:

Analise o transformador de corrente abaixo:

(Disponível em: webautomacaoindustrial.blogspot.com)

Considerando que o transformador de corrente apresenta 260 espiras em seu enrolamento secundário e que a corrente primaria equivale a 600 A, a corrente do secundário aproximada, em A, é

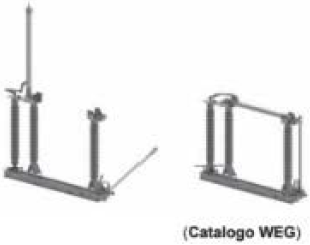

As chaves seccionadoras são componentes elétricos destinados a isolar trechos de linhas de subestações ou equipamentos.

As figuras correspondem a um tipo de chave seccionadora:
