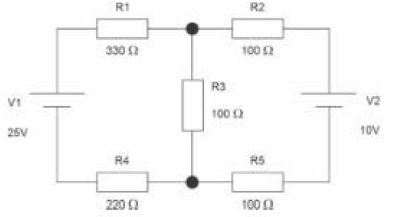

Analise o circuito eletrônico abaixo, composto por cinco resistores e duas fontes de tensão:

A tensão aproximada, em volt (V), do resistor R4 corresponde a:

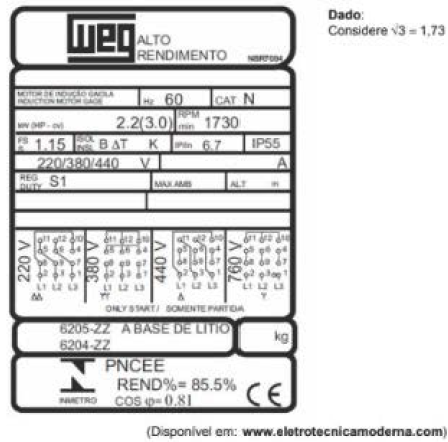

Analise a placa do motor, que teve alguns de seus dados apagados devido à sua exposição ao tempo:

A corrente nominal do motor quando o mesmo é ligado em 380 V, corresponde, aproximadamente, em ampére (A), a:

As informações abaixo devem ser utilizadas para a resolução da questão.

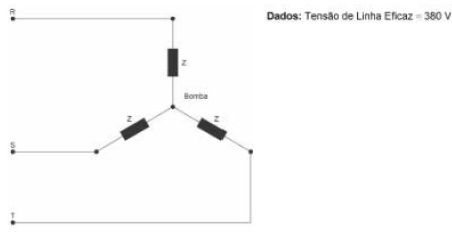

Observe o esquema elétrico de uma bomba, cujos enrolamentos apresentam uma resistência elétrica de 8 \( \Omega \) e reatância indutiva de 10 \( \Omega: \)

O fator de potência aproximado da bamba corresponde a:

As informações abaixo devem ser utilizadas para a resolução da questão.

Observe o esquema elétrico de uma bomba, cujos enrolamentos apresentam uma resistência elétrica de 8 \( \Omega \) e reatância indutiva de 10 \( \Omega: \)

A corrente de fase aproximada que circula pela bomba corresponde, em ampêre (A), a:

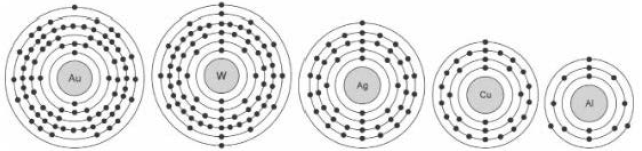

Identifique o material de cada átomo representado a seguir.

Os melhores condutores elétricos - do menor valor de resistividade para o maior, são, correta e respectivamente:

Um condutor de Níquel-cromo apresenta comprimento de 1 km, seção transversal de 0,002 dm² e resistividade e coeficiente de temperatura, conforma valores mencionados na tabela a seguir:

O valor da resistência elétrica aproximada do condutor de níquel-cromo em uma temperatura de 60ºC, equivalente em \( \Omega \), a:

Tem-se uma onda retangular com período de 20 ms, sendo 14 ms em zero volts e 6 ms em 20 volts. Com um multímetro digital e seu seletor posicionado em 200 VDC, mediu-se essa tensão.

O valor medido deve ter, em V, aproximadamente.

O texto, as figuras e o programa abaixo referem-se a questão.

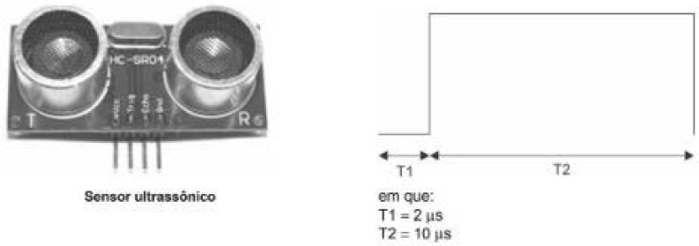

Considere o sensor, a forma de onda e o programa dados abaixo. O sensor de obstáculo, ultrassônico, modelo HC-SR04, possui 4 pinos, sendo: Vcc, GND, Trigger e Echo. Para que o sensor dispare os pulsos ultrassônicos, é necessário aplicar ao pino "Trig" um sinal como o apresentado a seguir.

O programa para o teste do sensor está estruturado conforme segue:

// Teste do sensor ultrassônico

// Tempo T em microssegundos

// Distância D em valores inteiros e em centímetros

// Velocidade padrão do som: 340 m/s

// Variáveis

const int ECHO = 6;

consl int TRIG = 7;

long T;

int D;

void setup( )

{

pinMode(ECHO, INPUT):

pinMode(TRIG, OUTPUT):

Serial.begin(9600);

}

void loop( )

{

pulsoTempo( ): // Função 1 - gera o pulso de disparo e mede o tempo
D = distancia( ); // Função 2 - calcula a distância entre sensor e obstáculo

Serial.print(T);

Serial.print(" ");

Serial.println(D);

delay(1000);

}

// Função 1

int pulso Tempo ( )

{

// código a ser identificado

}

// Função 2

int distancial ( )

{

<fórmula para calcular a distância ente o sensor e o obstáculo, em centímetros>;

return D;

}

O código da função pulso Tempo que gera o sinal de disparo e mede o tempo de ida e volta entre sensor e obstáculo é:

O texto, as figuras e o programa abaixo referem-se a questão.

Considere o sensor, a forma de onda e o programa dados abaixo. O sensor de obstáculo, ultrassônico, modelo HC-SR04, possui 4 pinos, sendo: Vcc, GND, Trigger e Echo. Para que o sensor dispare os pulsos ultrassônicos, é necessário aplicar ao pino "Trig" um sinal como o apresentado a seguir.

O programa para o teste do sensor está estruturado conforme segue:

// Teste do sensor ultrassônico

// Tempo T em microssegundos

// Distância D em valores inteiros e em centímetros

// Velocidade padrão do som: 340 m/s

// Variáveis

const int ECHO = 6;

consl int TRIG = 7;

long T;

int D;

void setup( )

{

pinMode(ECHO, INPUT):

pinMode(TRIG, OUTPUT):

Serial.begin(9600);

}

void loop( )

{

pulsoTempo( ): // Função 1 - gera o pulso de disparo e mede o tempo
D = distancia( ); // Função 2 - calcula a distância entre sensor e obstáculo

Serial.print(T);

Serial.print(" ");

Serial.println(D);

delay(1000);

}

// Função 1

int pulso Tempo ( )

{

// código a ser identificado

}

// Função 2

int distancial ( )

{

<fórmula para calcular a distância ente o sensor e o obstáculo, em centímetros>;

return D;

}

A fórmula para o cálculo da distancia entre o sensor e o obstáculo, em centímetros é:

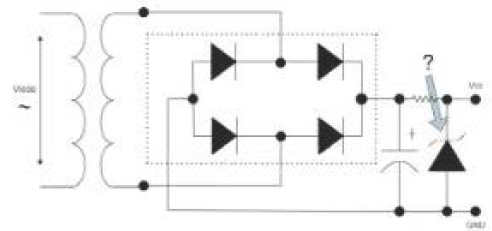

Analise a fonte de alimentação linear apresentada abaixo:

O nome do dispositivo indicado pelo ponto de interrogação e a sua função no circuito são, respectivamente:
