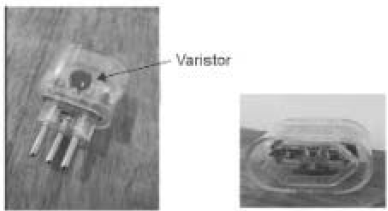

O dispositivo apresentado nas imagens abaixo deve ser conectado entre um equipamento e a tomada da rede elétrica.

O seu principal componente interno é o varistor.

A função desse dispositivo é

A figura abaixo apresenta o comportamento da tensão da rede elétrica, com um afundamento momentâneo de tensão dentro da faixa de 0,1 e 0,9 pu (RMS) e durante dois ciclos:

Na literatura internacional, esse distúrbio é identificado por:

Observe o dispositivo apresentado abaixo, modelo DHT11, que é muito usado em diversas aplicações com as plataformas Arduino e ESP32.

Seus pinos, da esquerda para a direita, são: Vcc, Data, NC e GND.

Trata-se de um

O DIAC é um componente

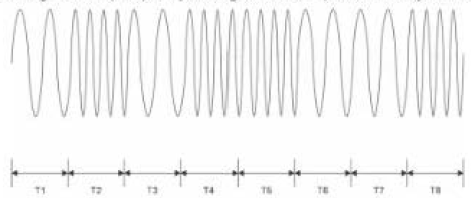

Um sistema de comunicação de dados opera com modulação chaveada, sendo a frequência f1 = 8 kHz e f2 = 16 kHz. Na geração do sinal modulado de cada byte, a frequência mais baixa corresponde ao nível "O", a frequência mais alta ao nível "1" e o bit T1 corresponde ao bit menos significativo (LSB) do byte. A figura abaixo representa um byte modulado.

A denominação do sistema de modulação e o byte representado em hexadecimal são, respectivamente,

O texto e as imagens abaixo referem-se a questão.

Um ESP32 modelo WROOM, conforme mostra a Figura I, deve ser usado num teste de acionamento repetitivo de uma carga, aqui representada por um LED. O acionamento é feito por um botão sem trava NA. O objetivo do teste é fazer com que a carga (LED) seja acionada repetitivamente em velocidade baixa (LED piscando lentamente) enquanto o botão estiver pressionado; caso contrário, a carga (LED) deve ser acionada respectivamente em velocidade alta (LED piscando rapidamente).

O esquema da montagem de teste está mostrado na Figura II.

Figura I

Figura II

Consultando o datasheet desse dispositivo, além das informações dos pinos G32 é G33 usados no teste, destacam-se informações sobre outros pinos:

Pino G32 = GPIO32 - XTAL_P - ADC1_CH4 - TOUCH_9 - RTC_IO 9

Pino G33 = GPIO GPIO33 - XTAL_N - ADC1_CH5 - TOUCH_8 - RTC_IO 8

Pino G26 = GPlO26 - DAC2 - ADC2_CH9 - RTC_IO 7

Pino G27 = GPIO27 - ADC2_CH7 - TOUCH_7 - RTC_IO 17

Pino SD2 = GPIO9 - SD_2 - SPI_HD

Pino RXD = GPIO03 - RX_D

O(s) pino(s) que permite(m) que o dispositivo converta sinais digitais em analógicos é(são):

O texto e as imagens abaixo referem-se a questão.

Um ESP32 modelo WROOM, conforme mostra a Figura I, deve ser usado num teste de acionamento repetitivo de uma carga, aqui representada por um LED. O acionamento é feito por um botão sem trava NA. O objetivo do teste é fazer com que a carga (LED) seja acionada repetitivamente em velocidade baixa (LED piscando lentamente) enquanto o botão estiver pressionado; caso contrário, a carga (LED) deve ser acionada respectivamente em velocidade alta (LED piscando rapidamente).

O esquema da montagem de teste está mostrado na Figura II.

Figura I

Figura II

A etapa "void loop( )" do programa que atende aos objetivos do teste é:

O texto e as imagens abaixo referem-se a questão.

Um ESP32 modelo WROOM, conforme mostra a Figura I, deve ser usado num teste de acionamento repetitivo de uma carga, aqui representada por um LED. O acionamento é feito por um botão sem trava NA. O objetivo do teste é fazer com que a carga (LED) seja acionada repetitivamente em velocidade baixa (LED piscando lentamente) enquanto o botão estiver pressionado; caso contrário, a carga (LED) deve ser acionada respectivamente em velocidade alta (LED piscando rapidamente).

O esquema da montagem de teste está mostrado na Figura II.

Figura I

Figura II

Abaixo, têm-se as duas primeiras etapas do programa de teste, isto é, as declarações de variáveis e o setup:

// Variáveis

#define LED 33

#define BOTAO 32

int T = 100;

void setup( )

{

pinModel(LED, OUTPUT);

pinModel(BOTAO, INPUT_PULLUP);

}

O comando {pinMODE((BOTAO, INPUT_PULLUP);} tem como função

A imagem abaixo corresponde a uma interface I2C para controlar LCD de 16x2 ou 20x4,

Os pinos A0, A1 e A2 definem um código hexadecimal, como 0x3F ou 0x27, cuja função é

Considere as descrições relativas a dispositivos semicondutores.

Dispositivo I: Circuito Integrado linear cuja tensão de saída permanece praticamente constante para uma determinada faixa de corrente, mesmo que a tensão de entrada sofra variações, dentro de limites mínimo e máximo.

Dispositivo II: Componente semicondutor que tem como um de seus parâmetros o hFE ou ganho de corrente direta.

Dispositivo III: Componente semicondutor que tem como um de seus parâmetros o VRRM ou tensão reversa de pico repetitivo.

Dispositivo IV: Sensor de luminosidade, cuja resistência diminui com o aumento da incidência da luz.

A denominação dos dispositivos descritos é:
