Nos relés de sobrecorrente, acoplada ao cursor de arraste onde se apoiam as lâminas bimetálicas principais, há uma lâmina bimetálica auxiliar cuja função é

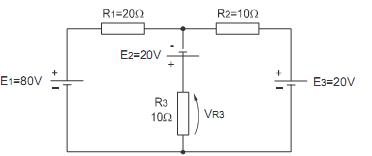

Considere o circuito abaixo.



Para VR3 tem-se o valor, em V, de

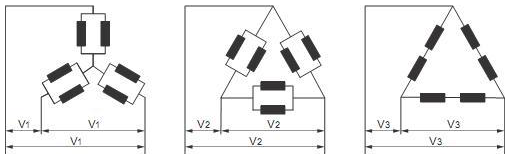

Considere um motor trifásico projetado para funcionar com tripla tensão nominal 220 V, 380 V e 440 V. Cada uma das ligações apresentadas abaixo permite a operação com uma das tensões.



Os valores de estão corretos em:

A figura abaixo mostra a placa incompleta de um motor monofásico de indução.



Visto que a rede local é de 380/220 V, 60 Hz, a corrente de partida no modo direto vale, em A, aproximadamente,

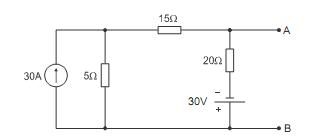

Considere o circuito abaixo.



A corrente em um resistor de 10 Ω, conectado entre os pontos A e B, é

Considere o símbolo abaixo definido pela NBR 5410 como um dos métodos de instalação:



O símbolo refere-se a

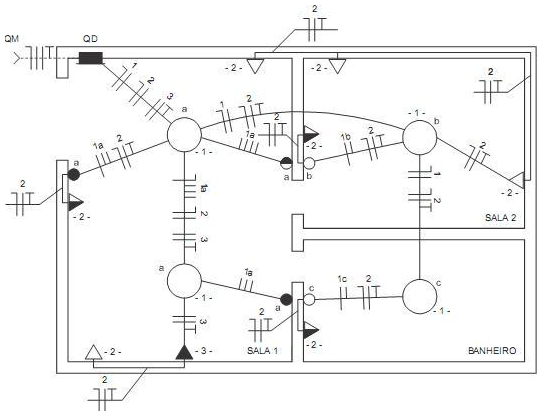

Considere o esquema unifilar abaixo.



Considere as descrições de circuitos fornecidas abaixo:

I. três tomadas baixas e 4 tomadas médias, todas bifásicas.

II. quatro tomadas baixas e três tomadas médias, todas monofásicas.

III. uma tomada alta bifásica.

IV. três tomadas altas monofásicas.

V. duas lâmpadas paralelas com dois pontos de comando.

VI. duas lâmpadas paralelas com três pontos de comando e duas outras lâmpadas, cada uma com um ponto de comando independente.

VII. duas lâmpadas paralelas com dois pontos de comando e duas outras lâmpadas, cada uma com dois pontos de comando independentes.

Os três circuitos que compõem a instalação elétrica estão expressos em:

Para a proteção de circuitos de alimentação de motores trifásicos com rotor gaiola, o dispositivo mais adequado é o

Tipo de eletroduto mais adequado para instalação aparente de cargas que produzem elevadas vibrações, como em ramais de alimentação de máquinas e motores:

Considere:

I. Esquema de aterramento em que o neutro do secundário do transformador de alimentação é diretamente aterrado, mas os condutores neutro e de proteção (PE) seguem separados em toda a instalação.

II. Esquema de aterramento em que o neutro do secundário do transformador é completamente isolado da terra ou é aterrado por uma impedância de valor elevado.

Os códigos desses sistemas de aterramento são, respectivamente,
