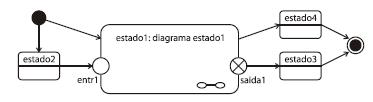

Considere o diagrama de máquina de estados de UML abaixo.



Analise as afirmativas a seguir, a seu respeito:

1. O elemento “estado1” corresponde a um estado sub-máquina.
2. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado inicial.
3. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado final.
4. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um pseudo-estado ponto de entrada e um pseudo-estado ponto de saída.

Assinale a alternativa que indica todas as afirmativas corretas.

Indique se são verdadeiras ( V ) ou falsas ( F ) as seguintes afirmativas, a respeito da modelagem com diagrama de classes de UML:

( ) Uma relação de dependência entre uma interface e uma classe denota que a classe tem a responsabilidade de implementar os métodos declarados na interface.
( ) Uma relação de realização entre uma interface e uma classe denota que a classe tem a responsabilidade de implementar os métodos declarados na interface.
( ) Uma relação de herança denota que os métodos definidos em uma das classes (superclasse) passam a fazer parte da outra (subclasse).
( ) Uma relação de herança denota que os atributos definidos em uma das classes (superclasse) passam a fazer parte da outra (subclasse).
( ) A presença de métodos com assinaturas idênticas em classes relacionadas por herança caracteriza uma inconsistência.
( ) A presença de atributos com identificadores idênticos em classes relacionadas por herança caracteriza uma inconsistência.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Analise o texto abaixo:

Existe uma correspondência, ___________de ____________ , entre os casos de uso e os requisitos _____________ de um software. No entanto, não é verificada correspondência entre requisitos _____________ e casos de uso.

Assinale a alternativa que completa correta e sequencialmente as lacunas do texto.

Na linguagem Java, qual o maior número que uma variável do tipo “byte” pode representar?

Considere o seguinte conjunto de afirmativas a respeito da linguagem XML:

1. XML Schema é uma linguagem usada para expressar restrições sobre documentos XML.
2. A linguagem XSLT pode ser utilizada para transformar documentos XML em documentos HTML.
3. Não é possível definir documentos XML de modo a garantir sua autenticidade.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere as seguintes afirmativas relacionadas a métricas de software:

1. A contagem de linhas de código (LOC) constitui um exemplo de métrica direta.

2. A medida de qualidade expressa em erros/KLOC constitui um exemplo de métrica orientada a tamanho (KLOC = 1000.LOC).

3. A medida de qualidade expressa em erros/KLOC constitui um exemplo de métrica indireta (KLOC = 1000.LOC).

Assinale a alternativa que indica todas as afirmativas corretas.

Identifique se são verdadeiras ( V ) ou falsas ( F ) as seguintes afirmativas, com relação a ciclo de vida de software:

( ) Pode-se considerar que na etapa de projeto ocorre a modelagem do domínio do problema.
( ) Pode-se considerar que na etapa de análise ocorre a modelagem do domínio do negócio.
( ) O modelo de ciclo de vida espiral prevê análise de riscos.
( ) Os modelos de ciclo de vida espiral e incremental prevêem desenvolvimento cíclico.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Qual a altura da árvore AVL resultante da inserção dos valores 18, 90, 36, 48, 52 e 20?

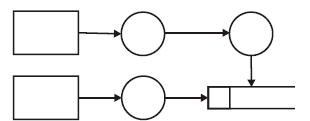

Considere o Diagrama de Fluxo de Dados (DFD) abaixo.



Assinale a alternativa que indica a quantidade correta dos seguintes elementos: entidades externas, fluxos de dados, processos e depósitos de dados, nesta ordem.

Relacione os padrões de projetos listados abaixo com suas respectivas finalidades:

Padrões de Projetos

1. Facade (fachada)
2. Decorator (decorador)
3. Memento (lembrança)
4. Proxy (procurador)
5. Observer (observador)

Finalidades

( ) Define uma dependência um para muitos entre objetos tal que, quando o estado de um objeto muda, todos os seus dependentes são notificados e atualizados automaticamente.
( ) Fornece uma interface unificada para um conjunto de objetos que constituem um subsistema. Define uma interface de mais alto nível que torna o subsistema mais fácil de usar.
( ) Sem violar o encapsulamento, captura e exterioriza o estado interno de um objeto, tal que o objeto possa ser restaurado a este estado mais tarde.
( ) Acrescenta responsabilidades adicionais a um objeto dinamicamente. Fornece uma alternativa flexível para a extensão de funcionalidade.
( ) Controla o acesso a um objeto através de outro objeto, que atua como seu substituto, ou como um envoltório.

Assinale a alternativa que indica a sequência correta, de cima para baixo.
