Na obra de um edifício de 5 pavimentos para ser usado como bloco didático no campus sede, decidiu-se por utilizar serviços de corte e aterro para garantir a implantação da obra em um terreno plano e regular. Assinale a alternativa cuja sentença apresenta o conceito errado.

Em um projeto de fundações devem-se verificar as situações de segurança quanto aos estados limites último (ELU) e os estados limites de serviço (ELS) que contemplem as ações e suas combinações e outras solicitações conhecidas como previsíveis. Deve, ainda, ser considerada a sensibilidade da estrutura às deformações das fundações de modo que estruturas sensíveis a recalques devem ser analisadas considerando-se a interação fundação-estrutura respeitados os limites de distorções angulares e os danos esperados correspondentes. Sobre os limites usados e os danos associados, assinale a alternativa correta.

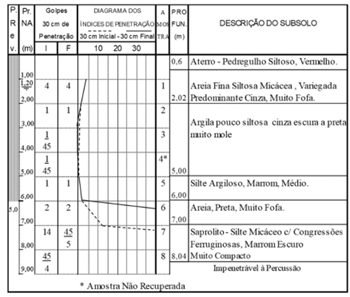

Para a construção de um bloco residencial que será utilizado como alojamento para estudantes, o subsolo do local foi caracterizado a partir de sondagens de simples reconhecimento com ensaio de SPT. O perfil de sondagem mais representativo de terreno (mostrado na figura) chamou a atenção do projetista de fundações que fez as seguintes afirmativas:



I. O tipo de fundação mais indicado para essa obra consiste em tubulões;
II. A profundidade mais indicada para apoio da ponta ou base das fundações é de aproximadamente 7m;
III. Pode ocorrer atrito negativo caso se utilizem estacas;
IV. São necessários ensaios complementares especiais para definição das propriedades de adensamento.

Está(ão) correta(s)

De acordo com a NBR 6492:2021, tratando-se da Planta de Cobertura a nível de anteprojeto arquitetônico (APARQ), alguns documentos gráficos devem ser apresentados visando subsidiar o processo de aprovação, constituindo parte da documentação para aprovação pelos órgãos oficiais responsáveis. Assinale a alternativa que corresponde a esses documentos gráficos.

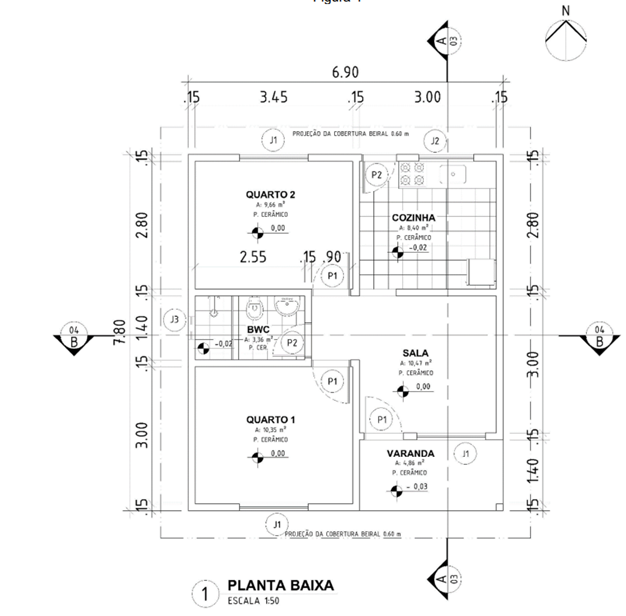

Observe a planta a seguir (Figura 4) e leia as afirmativas:

Figura 4


I. no corte BB, devem ser representadas duas portas cortadas e uma porta visualizada;
II. no corte AA desenha-se o pilar da varanda com espessura de linha estreita, porque está sendo visualizado, e não cortado;
III. o corte AA apresenta duas janelas cortadas;
IV. o corte AA apresenta uma porta desenhada com espessura de linha estreita, porque está sendo visualizada;
V. a janela do BWC possui a dimensão 0.60m x 0.80m / 1.60m. No corte BB deve-se representar a janela do BWC com linha não contínua, porque a janela está acima de 1.50m;

Estão corretas

Leia as afirmativas a seguir, referentes à NBR 15575- 1:2024:

I. A altura mínima de pé direito não pode ser inferior a 2.5m;
II. A sala de estar de uma residência deve ter iluminância geral referente à iluminação natural de 60lux para o nível mínimo de desempenho;
III. Em relação à iluminação artificial, a sala de estar de uma residência deve ter iluminamento geral de 100lux para o nível mínimo de desempenho;
IV. Para a análise do desempenho térmico das unidades habitacionais (UH), devem ser elaborados dois modelos computacionais da edificação: modelo real e modelo de referência;
V. A iluminação natural da sala de estar e dos dormitórios deve ser provida de vãos de portas ou janelas. No caso das janelas, recomenda-se que a cota do peitoril esteja posicionada no máximo a 100cm do piso interno.

Estão corretas

Assinale a alternativa correta em relação à empunhadura, segundo a NBR 9050:2020.

Com relação às propriedades mecânicas dos materiais estruturais, aço e concreto, assinale a alternativa incorreta com base nas prescrições da norma técnica de projeto de estruturas de concreto (ABNT NBR 6118, 2023).

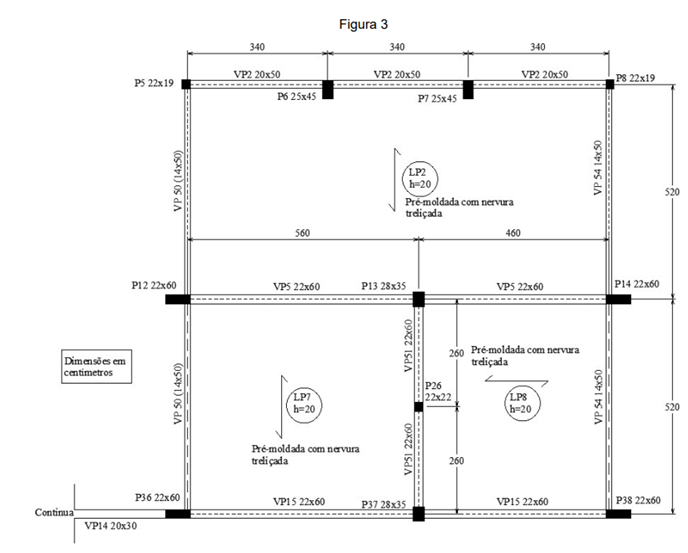

Com relação às lajes indicadas na planta de fôrmas da Figura 3, assinale a alternativa correta correspondente às dimensões construtivas e ao comportamento estrutural conforme as normas técnicas de projeto.

Sobre as disposições construtivas dos pilares na planta de fôrmas indicada na Figura 3 e as recomendações da norma técnica de projeto de estruturas de concreto (ABNT NBR 6118, 2023), assinale a alternativa correta.
