Nos termos do Código de Ética Profissional do servidor público civil do Poder Executivo Federal, Decreto nº 1.171, de 22 de junho de 1994, é vedado ao servidor público, EXCETO:

Considere o transistor NPN da figura a seguir:

Antes de ser colocado em um circuito, esse componente pode ser verificado com um multímetro na configuração para teste de diodos. No funcionamento normal do transistor, há duas medições que resultarão em leituras de tensão. Assinale a alternativa que apresenta o terminal do multímetro (positivo e negativo) e o ponto (B, C e E) ao qual ele estará conectado para essas duas medições:

Considere o circuito lógico a seguir, com entradas A, B e C, e saída S:

Os valores para as entradas A, B e C são dados nos gráficos a seguir:

A partir dessas informações, assinale a alternativa que indica os valores para a saída S:

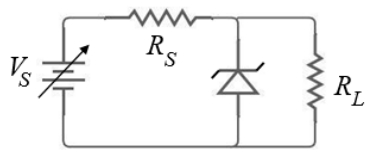

No circuito a seguir, um diodo Zener, com tensão de ruptura de 12V, é utilizado em um circuito contendo dois resistores R_S = 1kΩ e R_L = 2kΩ, ligados a uma fonte variável ajustada em V_S = 20V:


Nessas condições, a corrente que passa pelo diodo Zener é de:

Com relação ao controlador lógico programável (CLP), assinale a alternativa CORRETA:

Em relação aos varistores, considere as seguintes afirmativas:

I. Funcionam como dois diodos Zener ligados em antisérie com uma tensão de ruptura alta nos dois sentidos de polarização.
II. Podem suportar transientes de corrente com picos de centenas ou milhares de ampères.
III. São conhecidos também como diodos de estalo.
IV. Funcionam como um capacitor variável.

Assinale a alternativa CORRETA:

O funcionamento adequado dos equipamentos de proteção do tipo diferencial-residual depende diretamente do esquema de aterramento utilizado na instalação elétrica. Dessa forma, o esquema de aterramento que impossibilita o funcionamento adequado dos dispositivos de proteção do tipo diferencial-residual é:

Conforme previsto na Lei nº. 11.091/2005, caberá à Instituição Federal de Ensino avaliar anualmente a adequação do quadro de pessoal às suas necessidades, propondo ao Ministério da Educação, se for o caso, o seu redimensionamento, consideradas, entre outras, as seguintes variáveis, EXCETO:

Um motor de corrente contínua em derivação contém as seguintes especificações para operação nominal: 100cv de ponta de eixo, 300V de tensão em seus terminais, 200A de corrente de armadura e resistência de armadura de 0,05Ω. Deseja-se projetar um circuito que limite a corrente máxima de partida para o dobro do seu valor nominal. Dessa forma, deve-se adicionar uma resistência ao circuito de armadura para a partida de:

Nas questões em que for necessário o uso da aceleração da gravidade, adote g= 9,8 m/s ² .
Quando necessário, adote os valores:
π = 3,1 sen30° = cos60° = 0,5 sen60° = cos30° = 0,9

Considerando um circuito trifásico com componentes harmônicas máximas de 10% e área da seção reta do condutor de fase de 35mm² , as áreas da seção reta mínimas dos cabos neutro e de proteção valem, respectivamente:
