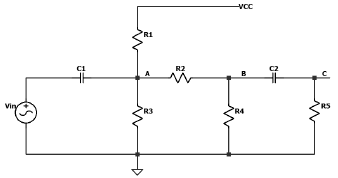

No circuito a seguir, o nó VCC está conectado a uma fonte de tensão DC ideal de 12 V, Vin é uma fonte AC senoidal com 180 mV de pico, frequência de 1 kHz e resistência de fonte nula. Neste circuito R1 = 60 kΩ, R2 = 60 kΩ, R3 = 120 kΩ, R4 = 60 kΩ, e R5 = 60 kΩ. Para a frequência de 1 kHz as reatâncias dos capacitores C1 e C2 podem ser consideradas nulas. Nestas condições, qual o valor máximo de tensão no nó B e no nó C, respectivamente?

Avalie as seguintes expressões lógicas e determine qual das alternativas está correta:

\( (S1) \overline {A+ \bar {B} . C} = \bar {A} . (B + \bar {C}) \)

\( (S2) A \bar {B} C + \bar {A} \bar {B} \bar {C} = \bar {B} (AC + \bar {A} \bar {C} ) \)

\( (S3) \overline {(A+BC) . (D+EF)} = \bar {A} \bar {B} + \bar {A} \bar {C} + \bar {D} \bar {E} + \bar {D} \bar {F} \)

\( (S4) \overline {(A \bar {B} +C) } = \bar {A} \bar {C} + B \bar {C} \)

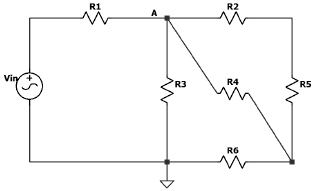

No circuito a seguir, Vin é uma fonte de tensão ideal, R1 = 8,0 kΩ, R2 = 2,1 kΩ, R3 = 3,0 kΩ, R4 = 3,0 kΩ, R5 = 3,9 kΩ, e R6 = 4,0 kΩ. Qual o valor da tensão no nó A?

No circuito a seguir, a fonte Vin é composta por uma parcela DC de 6,0 V e uma parcela AC senoidal com 1,0 V de pico e frequência de 1 KHz e resistência de fonte nula, R1 = 10 kΩ, R2 = 200 kΩ, e R3 = 10 kΩ. Qual o valor máximo da corrente em R3?

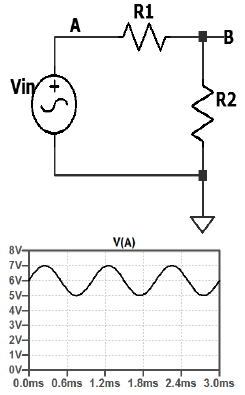

No circuito a seguir, a fonte Vin é composta por uma parcela DC de 6,0 V e uma parcela AC senoidal com 1,0 V de pico e frequência de 1 KHz, R1 = 1,0 kΩ, R2 = 2,0 kΩ e a resistência da fonte Vin é igual a 0,0 Ω. A forma do sinal de tensão no nó A é apresentada no gráfico a seguir. Qual o valor médio da tensão no nó B?

Um dos novos recursos presentes no MS Windows 7 é o GRUPO DOMÉSTICO. Esse novo recurso permite que você __________________________.

Assinale a alternativa que completa a lacuna do texto anterior de forma CORRETA:

A média aritmética geral da turma foi 6,87. Para o cálculo dessa média geral, a fórmula CORRETA, que deve ser inserida na célula I11, é:

Considere as seguintes afirmativas:

I. Um vírus de computador é um software malicioso que vem sendo desenvolvido por programadores e que, tal como um vírus biológico, infecta o sistema, faz cópias de si mesmo e tenta se espalhar para outros computadores, utilizando-se de diversos meios.

II. Como o interesse de fazer um vírus é ele se espalhar da forma mais abrangente possível, os seus criadores, por vezes, deixaram de lado o desejo de danificar o sistema dos usuários infectados e passaram a programar seus vírus de forma que apenas se repliquem, sem o objetivo de causar graves danos ao sistema. Desta forma, os seus autores visam a tornar suas criações mais conhecidas na Internet. Este tipo de vírus passou a ser chamado de verme ou worm.

III. Certos vírus trazem em seu bojo um código à parte, que permite a um estranho acessar o micro infectado ou coletar dados e enviá-los pela Internet para um desconhecido, sem notificar o usuário. Estes códigos são denominados de Trojans ou Cavalos de Tróia.

IV. Os vírus de macro (ou macro-vírus) vinculam suas macros a modelos de documentos gabaritos (templates) e a outros arquivos de modo que, quando um aplicativo carrega o arquivo e executa as instruções nele contidas, as primeiras instruções executadas serão as do vírus.

Assinale a alternativa correta:
