A visualização das atividades com suas datas de início e fim pode ser conseguida lançando-se mão do recurso gráfico chamado de cronograma de Gantt, assim batizado em homenagem ao engenheiro norte-americano Henry Gantt, que introduziu o cronograma de barras como ferramenta de controle de produção de atividades, sobretudo na construção de navios cargueiros no início do século XX. O cronograma de Gantt é um gráfico simples: à esquerda, figuram as atividades e, à direita, as suas respectivas barras desenhadas em uma escala de tempo. O comprimento da barra representa a duração da atividade, cujas datas de início e fim podem ser lidas nas subdivisões da escala de tempo. (MATTOS, 2010, p. 201).

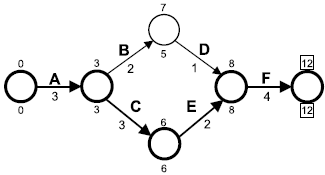

Diagrama de rede

Cronograma de barras

A partir das informações do texto e da análise das figuras, conclui-se que o cronograma de barras é a representação correspondente do diagrama de rede.

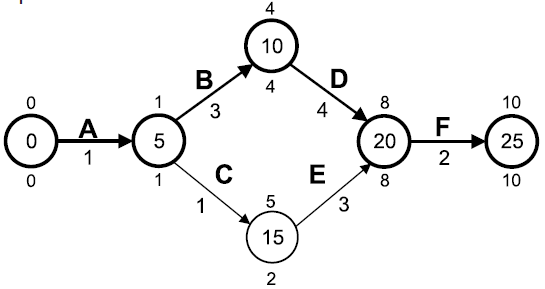

Observe-se o exemplo de um diagrama de rede de uma determinada atividade da obra, executado pelo método de flechas.

Analisando-se essa rede, é possível afirmar que a atividade D é considerada crítica, pois, se seu tempo de execução for alterado de quatro para três dias, o prazo total do projeto será reduzido de dez para nove dias; já a atividade C se tornará crítica, se a sua duração for ampliada para cinco dias, porém o prazo total do projeto não sofrerá mudança, se o tempo de duração da atividade E for de quatro dias.

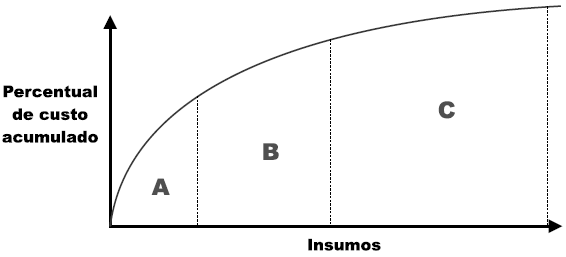

O gráfico apresenta a Curva genérica ABC de insumos.

A partir da análise da curva, é correto afirmar que, em termos econômicos, é mais vantajoso negociar um desconto de um insumo da faixa A do que insumos das faixas B e C e que, na maioria das vezes, essa mesma faixa A abrange menos insumos do que a B, e esta menos do que a C.

A tabela indica a composição de custos unitários para o serviço, ou seja, preparo, transporte, lançamento e adensamento de concreto estrutural fc_k = 200 kgf/cm², Unidade m³.

Composição de custos unitários

Considerando-se os dados apresentados na tabela, é possível afirmar que o insumo que mais incide no custo do serviço é o cimento, sendo que o custo de material corresponde a 62% do total e há uma proporcionalidade de oito serventes para um pedreiro.

O orçamento é uma peça importante em um empreendimento e deve ser executado de forma cuidadosa, por um profissional que tenha conhecimento detalhado do serviço a ser realizado. Esse orçamento nunca será exato, pois é impossível fixar o verdadeiro custo antecipadamente, embora a utilização de informações confiáveis possa gerar orçamentos com bom grau de precisão.

Para realização de um bom orçamento, é necessário fazer o levantamento da quantidade dos materiais, que são medidas lineares, de área ou superfície, volumétricas, de peso e adimensionais.

Em uma licitação na modalidade de Concurso, que é utilizada quando há necessidade de algum trabalho intelectual — seja técnico, artístico ou científico —, e seu julgamento é feito por uma comissão julgadora integrada por servidores públicos, ou não, que apresentem reconhecido conhecimento sobre o tema em análise, o prêmio (ou remuneração) a ser concedido ao vencedor deve ser anteriormente fixado.

A Lei de Licitações — Lei nº 8.666/1993 — estabelece cinco modalidades de licitação. A definição da modalidade a ser utilizada depende do tipo de bem a ser licitado e do valor total da aquisição pretendida pelo poder público. A Lei nº 10.520, de 17 de julho de 2002, instituiu uma sexta modalidade de licitação, que foi juntada às anteriores. O quadro apresenta as modalidades de licitação para obras e serviços de engenharia, e seus valores-limite.

Conforme a legislação vigente, podem ser consideradas totalmente corretas as informações apresentadas no quadro.

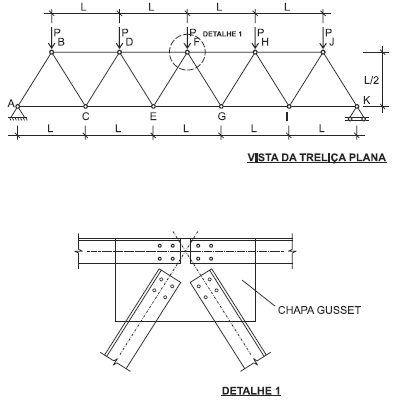

Observe a treliça plana metálica.

Levando-se em consideração o Detalhe 1 da figura, pode-se afirmar que as barras da treliça estão sujeitas à flexotorção e são compostas de perfis laminados, tipo U.

Sobre estruturas metálicas, pode-se afirmar que o aço estrutural possibilita a execução de estruturas que vencem grandes vãos, sendo sua fabricação feita com precisão milimétrica, possibilitando um alto controle de qualidade do produto acabado, de modo que há a possibilidade de sua desmontagem e posterior montagem em outro local.

Pode-se afirmar que uma laje isolada, apoiada em quatro vigas, em concreto armado moldado no local, com vãos teóricos de 4,0 metros e 6,0 metros, é uma laje “em cruz”, com armaduras positivas principais nas duas direções.
