A figura representa o experimento de balanço eletromagnético. Sabe-se que a especificação da lâmpada é 10W e 12V, e a resistividade elétrica do cobre e do silício são respectivamente iguais a 1,72 x 10^-8 !$ \Omega !$.m e 6,40 x 102 !$ \Omega !$.m.

Com base na análise da figura, é correto afirmar:

O módulo da força magnética que atua na haste de cobre pode ser minimizado, substituindo-se apenas a haste de cobre por outra de silício de mesma forma geométrica.

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

Incorporando-se um amperímetro, de resistência elétrica de 5,0!$ \Omega !$, ao circuito e substituindo-se a pilha pelo gerador elétrico, o amperímetro registra a passagem da corrente elétrica de intensidade de 5,0A.

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

O circuito será percorrido por uma corrente de intensidade igual a 5,0A, caso a pilha seja substituída pelo gerador elétrico.

As figuras representam, da esquerda para a direita, respectivamente, o esquema da experiência de Oersted, que permitiu o estabelecimento de uma ligação entre os fenômenos magnéticos e elétricos no início do século XIX, e a curva característica de um gerador elétrico de força eletromotriz !$ \varepsilon !$ igual a 50,0V, a corrente de curto circuito i_cc igual a 5,0A e a resistência da lâmpada igual a 10,0!$ \Omega !$.

Considere o sentido da corrente elétrica como sendo o convencional.

A análise das figuras permite concluir:

Ao fechar o circuito, a agulha da bússola se posiciona perpendicularmente ao fio e o ponteiro do polo norte magnético aponta para o lado direito do fio.

Para se determinar a intensidade da corrente elétrica e a queda de tensão em cada um dos três resistores em associação mista, pode-se realizar um experimento utilizando-se uma fonte de tensão contínua, dois voltímetros, três amperímetros, fios de ligação com pino banana e uma placa de montagem.

A escolha de um gerador elétrico para aquecer uma determinada massa de água contida em um recipiente de vidro, em menor tempo, utilizando-se um aquecedor de imersão de resistência elétrica r, será daquele que possui maior valor da força eletromotriz !$ \varepsilon !$ e a resistência interna igual a r.

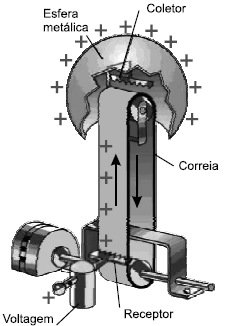

A análise da figura que representa o esquema de funcionamento de um gerador de Van der Graff permite afirmar:

Deve-se evitar a realização do experimento com gerador de Van der Graff, em dias de chuva, pois a umidade do ar dificulta o acúmulo de cargas elétricas na esfera do gerador.

A análise da figura que representa o esquema de funcionamento de um gerador de Van der Graff permite afirmar:

A superfície interna da esfera metálica não pode ser tocada porque ela fica eletrizada negativamente.

Uma lente biconvexa com ar no seu interior, feita com dois vidros de relógio colados com cola de silicone, imersa completamente na água de um aquário, quando iluminada com feixes de luzes paralelos, se comporta como uma lente divergente.

A demonstração do princípio de funcionamento de um forno solar pode ser realizada, utilizando-se uma calha de metal polido, de forma semicircular, e um tubo de metal pintado de preto, que conduz água à temperatura ambiente, colocado no ponto médio entre o raio e o vértice da calha.
