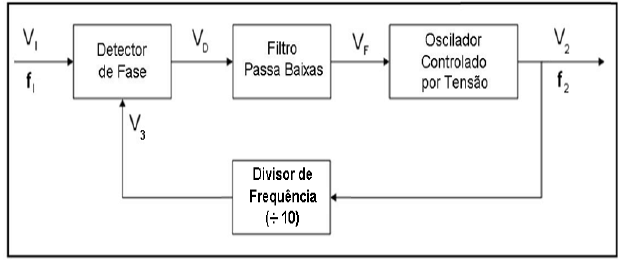

Um circuito muito utilizado em eletrônica é a malha de captura de fase (PLL, do inglês Phase-Locked Loop), composto por um detector de fase, um filtro passa baixas e um oscilador controlado por tensão (VCO). Na figura abaixo, apresenta-se o diagrama em blocos de um circuito PLL, em cuja malha de realimentação foi incluído um divisor de frequência que, nessa aplicação, divide a frequência por 10.

Considerando uma operação em regime permanente e que a frequência do sinal periódico de entrada (V₁) é de 2 kHz, a frequência do sinal na saída do VCO (V₂) será

Em um sistema de transmissão de dados, o processo de modulação é definido como a transformação de um sinal que contém uma informação útil em seu formato original num sinal modulado, adequado ao meio de transmissão que se pretende utilizar. Quanto aos principais tipos de modulação, considere as afirmativas abaixo.

I Modulação em amplitude, na qual a amplitude da onda transmitida é modificada, enquanto a frequência da portadora é mantida.

II Modulação em frequência, na qual a frequência da onda transmitida é modificada, enquanto a amplitude da portadora é mantida.

III Modulação em fase, na qual a amplitude e a fase da onda transmitida são modificadas, enquanto a frequência da portadora é mantida.

Estão corretas a(s) afirmativa(s)

Quanto às diversas condições a que os sistemas de aterramento devem obedecer, considere as afirmações abaixo.

I Em baixas frequências, o aterramento pode-se usado em um ponto.

II Em altas freqüências e circuitos digitais, deve ser utilizado um sistema de aterramento multiponto.

III Para o caso de um amplificador aterrado com uma fonte não aterrada, a entrada do cabo blindado deve ser conectada ao terminal comum da fonte.

IV Para o caso de uma fonte aterrada com um amplificador não aterrado, a entrada do cabo blindado deve ser conectada ao terminal comum do amplificador.

Estão corretas as afirmações

Quanto aos filtros digitais, analise as afirmações abaixo.

I Os filtros digitais são desenvolvidos por meio de circuitos digitais ou através de rotinas de programação.

II Os filtros digitais são cada vez mais utilizados, devido à flexibilidade e à facilidade de utilização em diversas arquiteturas computacionais.

III O filtro de resposta impulsiva finita (FIR) é basicamente um conjunto de elementos de memória ou de atrasos somados.

IV A função de transferência dos filtros de resposta impulsiva infinita (IIR) é descrita pela razão de dois polinômios.

Estão corretas as afirmações

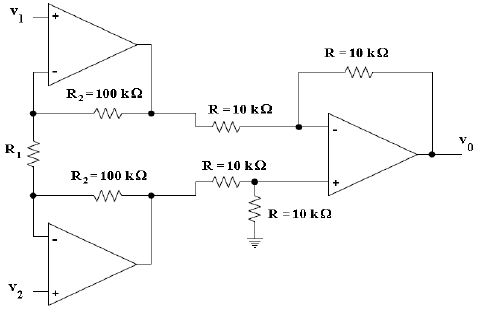

Seja o circuito de um amplificador de instrumentação representado na figura abaixo.

Para este circuito, se o ganho de tensão, dado pela relação entre a tensão de saída (v_o) e a diferença entre as tensões de entrada (v₁ – v₂), for igual a 21, o valor do resistor R₁ deverá ser igual a:

Considere a planilha do Microsoft Office Excel 2007.

Deseja-se obter, na coluna E, o seguinte resultado:

• se a média for maior ou igual a 7, exibir APROVADO

• se a média for maior ou igual a 5, mas menor que 7, exibir RECUPERAÇÃO

• se a média for menor que 5, exibir REPROVADO

Logo, a fórmula correta a ser inserida na célula E3 é

Relacione os softwares abaixo (à esquerda) com suas respectivas funcionalidades (à direita):

(1) Microsoft Office Excel ( ) Navegador de Internet

(2) Internet Explorer ( ) Editor de desenho

(3) WordPad ( ) Planilha eletrônica

(4) Paint ( ) Editor de texto

A ordem correta, de cima para baixo, é

Considere o aplicativo Microsoft Office Word 2007 em português, com sua configuração padrão. Na guia Layout da Página, o grupo Configurar Página permite executar as seguintes funções, EXCETO:

Uma forma de selecionar arquivos ou pastas não consecutivos, no Windows Explorer do Sistema Operacional Windows XP, é pressionar e manter pressionada(s)

Com relação aos conceitos de Hardware e Software, é correto afirmar:
