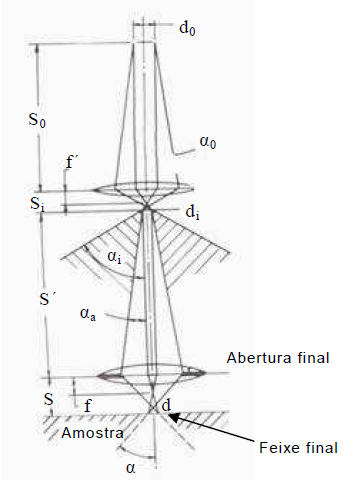

Responda às questões 10 e 11 baseando-se na figura abaixo, que ilustra a ótica geométrica de um feixe eletrônico, na coluna de um microscópio eletrônico de varredura, até a formação do feixe final. Considere que a espessura das lentes é desprezível em relação a S₀ e S_i.

A distância focal, f', da lente superior e a demagnificação, M, da lente final são expressas, respectivamente por

O sistema de demagnificação é empregado para ajustar o diâmetro final do feixe (d_f) a partir do diâmetro do feixe no ponto de convergência (d₀). Em microscopia eletrônica de varredura, faixas de valores para d_f e para d₀ são representadas, respectivamente, por

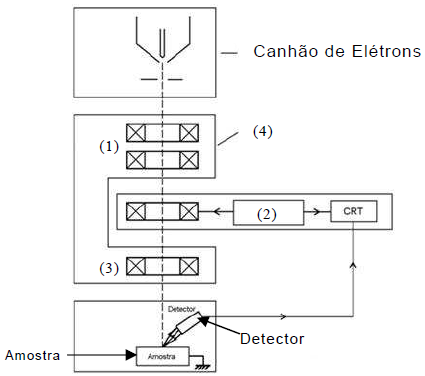

A figura abaixo ilustra, esquematicamente, os principais componentes eletrônicos de um microscópio eletrônico de varredura.

Os componentes identificados com os números (1), (2), (3) e (4) correspondem, respectivamente, a

A figura abaixo ilustra a relação existente entre a corrente do feixe e o diâmetro final deste para filamentos de tungstênio e hexaboreto de lantânio operando em diferentes voltagens (10 a 30 kV).

A unidade do eixo y dessa figura é

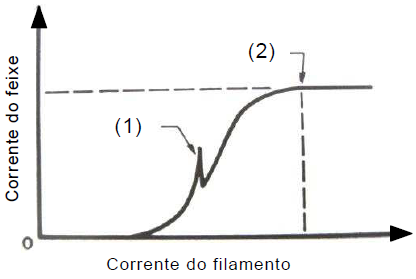

A figura abaixo mostra a relação entre a corrente de um feixe de elétrons e a corrente do filamento no ajuste do microscópio eletrônico de varredura para início de operação.

Os pontos (1) e (2) correspondem, respectivamente, a

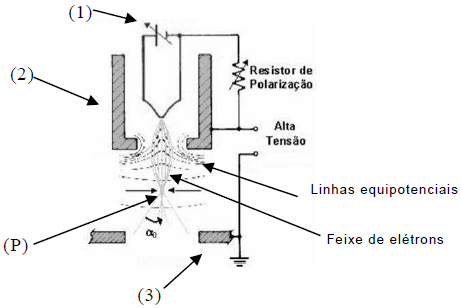

O ponto identificado com a letra (P) corresponde ao

As setas numeradas (1), (2) e (3) apontam, respectivamente, para os seguintes componentes:

Analise as afirmativas abaixo, sobre as fontes de elétrons empregadas em microscopia eletrônica de varredura.

Dentre essas afirmativas,apenas

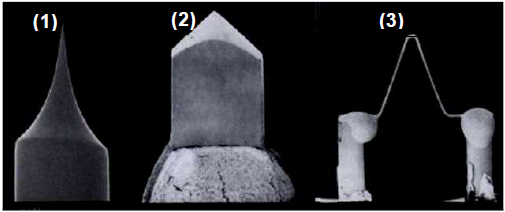

A figura abaixo ilustra três fontes de elétrons empregadas em microscopia eletrônica de varredura.

A partir de suas geometrias, é correto afirmar que as fontes de elétrons (1), (2) e (3) correspondem, respectivamente, a

Em relação ao feixe de elétrons empregado em microscopia eletrônica de varredura, é correto afirmar que ele é gerado
